Analoge Anschlüsse
12
Die Telefonanlage verfügt intern über 4 analoge Anschlüsse, die auf TAE-
Anschlussdosen (analoger Anschluss 1...4) herausgeführt sind. Alle analo-
gen Anschlüsse werden zusätzlich über Anschlussklemmen (analoger An-
schluss 1...4) herausgeführt. In die TAE-Anschlussdosen passen die
TAE-Stecker (TAE...F und TAE...N). Wenn Sie ein Endgerät über den
TAE-Anschluß anschließen, wird automatisch der zugehörige fest ange-
schaltete Anschluss (Anschlussklemme) abgeschaltet. An die 4 analogen
Anschlüsse können nur analoge Endgeräte mit Tonwahl angeschlossen
werden. Die R-Taste muss die Flash-Funktion ausführen. Stellen Sie unbe-
dingt an Ihren analogen Endgeräten die Zeiten für die R-Tasten (Flash), ent-
sprechend der Bedienungsanleitung Ihres analogen Endgerätes, auf den
»Betrieb an einer Telefonanlage, Kurzer Flash« oder »80 ms Flash« um . Mit
diesen Endgeräten sind die in der Bedienung und Konfigurierung beschrie-
benen Funktionen ohne Einschränkung zu nutzen. Beachten Sie bei der
festen Installation, dass Sie die Kabellängen etwas länger als unbedingt nö-
tig belassen, um spätere Änderungen der Anschaltung zu ermöglichen. Die
Kabel können Sie in den im Bild 10 gezeigten »Wellen« fest arretieren.
1
2
3

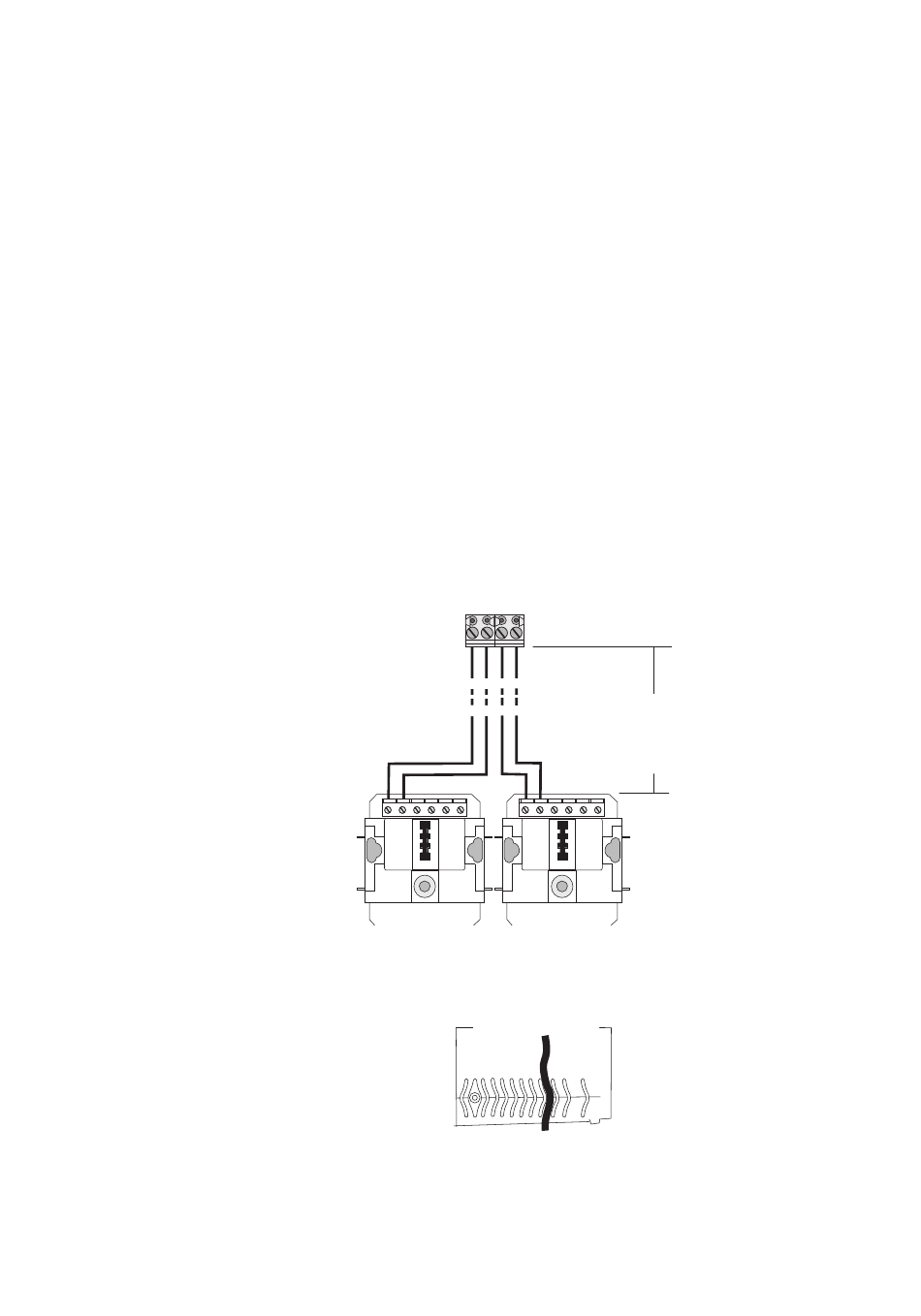

Bild 9:
TAE-Anschlußdosen
Bild 10: Arretieren der Anschlußkabel
analoger Anschluß
2
1
Entfernung:
max. 120 Meter
bei 0,6 mm Aderdurchmesser
4
5
6
1
2
3
4
5
6
Anschlußkabel
