Abmessungen Der Dekorblende Und Installation - Respekta GSP 45 VA++ Bedienungs- & Installationsanleitung

Bitte lesen Sie die Installationsanweisungen sorgfältig durch.

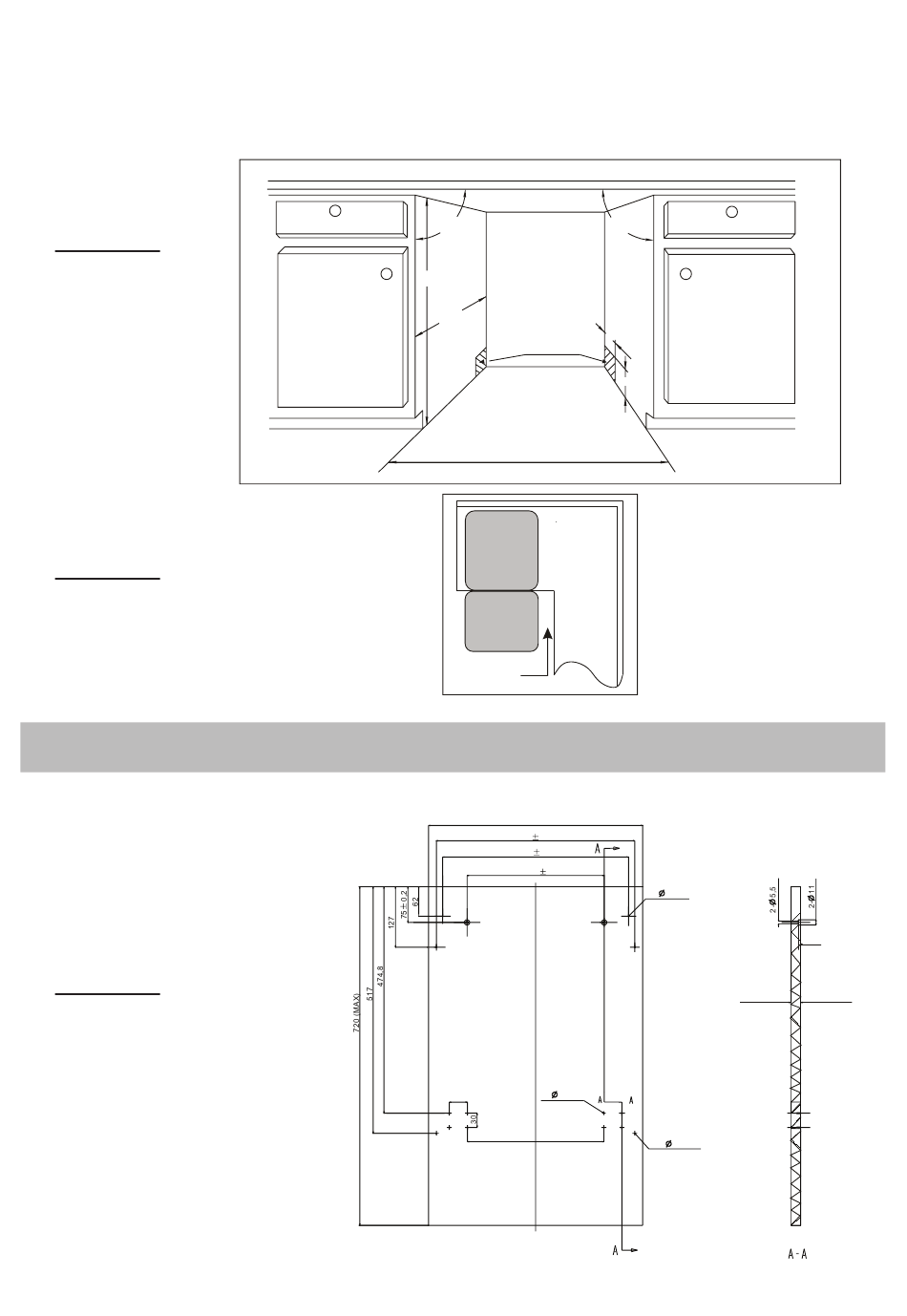

Abbildung der Küchenmöbelabmessungen und Installationsposition des Geschirrspülers
Alle Vorbereitungen sind vor dem Transport des Geschirrspülers an den Aufstellungsort zu treffen.
1. Wählen Sie einen Ort neben dem Becken, um die Installation der Einlass- und Ablaufschläuche zu erleichtern (siehe Abbildung 1).
2. Wird der Geschirrspüler in einer Ecke des Küchenmöbels installiert, sollte noch Platz frei sein (siehe die Abbildung 2), wenn die
Tür geöffnet wird.
Abbildung 1
Schrankabmessungen
Weniger als 5 mm
zwischen der Oberseite
des Geschirrspülers
und dem Küchenmöbel
und der Außentür, die
auf das Küchenmöbel
ausgerichtet ist.
Abbildung 2
Mindestplatzanforderung
bei geöffneter Tür

Abmessungen der Dekorblende und Installation

1. Die Holzblende kann wie in Abbildung 3 gezeigt montiert werden.
Abbildung 3
Die Dekorblende
muss gemäß
den abgebildeten
Abmessungen montiert
werden
(Einheit: mm)
90
820 mm
Eingänge für Elektrik,
Wasserzulaufleitung
580 mm
und Abwasserleitung
Platz zwischen
Küchenmöbelboden
und Fußboden
450 mm
Geschirrspüler
Küchenmöbel
Tür des
Geschirr-
spülers
Mindestabstand
von 50 mm
439
416 0,2
390 0,2
287,5 0,2
8- 2dp8
38
286
- 18 -
90
100
2- 2dp8
20 (MAX)
4- 2dp8
5
