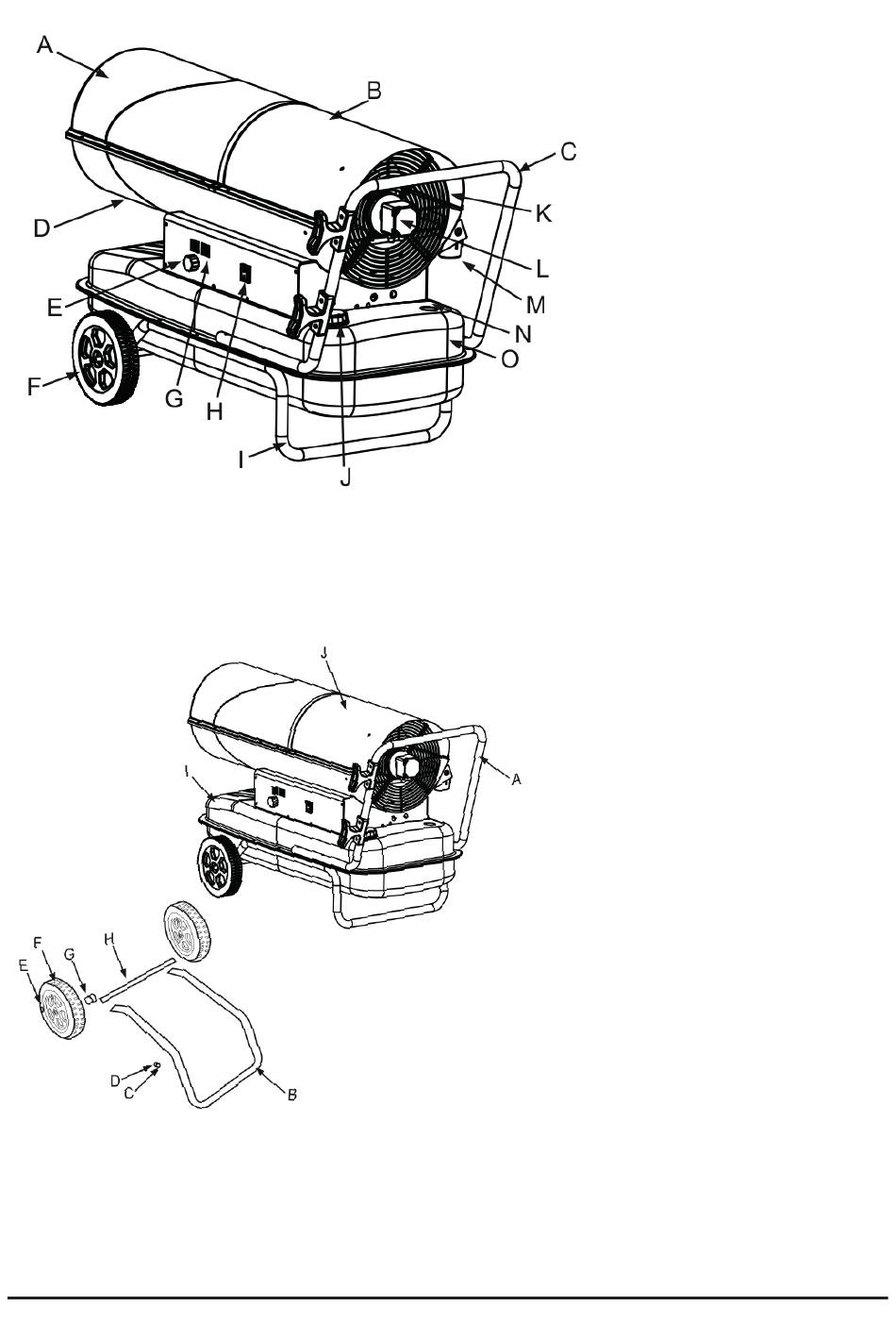

2.2. Geräteabbildungen
2.3. Endmontage
Dieses Gerät wird nahezu betriebsbereit geliefert.
Für die Inbetriebnahme müssen lediglich der Rohrrahmen und die Räder montiert werden.
Gehen Sie wie folgt vor:
(A) Luftauslass
(B) Obere Abdeckung
(C) Handgriff hinten
(D) Untere Abdeckung
(E)
Temperaturanwahl
(F)
Rad
(G) Temperaturanzeige
(H) Hauptschalter
(I)
Rohrrahmen unten
(J)
Tankdeckel
(K) Druckanzeige
(L)
Lufteinlass (Motor)
(M) Treibstofffilter
(N) Tankanzeige
(O) Tank
• Radachse (H) in die entsprechen-
den Aufnahmen des unteren Rohr-
rahmens (B) führen.
• Schieben Sie Scheibe (G) auf die
Achsen und montieren Sie beide
Räder (E) auf die Achse (H).
• Fixieren Sie diese mit den Abdeck-
kappen (E).
• Legen Sie das Gerät (I) auf den
unteren Rohrrahmen und stecken
Sie die beiliegenden Schrauben
(C) von unten durch die Rohrrah-
men-/Tankmontageöffnungen.
• Montieren Sie den oberen Rohr-
rahmen (A) auf den Tank und be-
festigen Sie die Rohrrahmen mit
den beiliegenden Muttern.
• Abschließend den festen Sitz aller
Schrauben und Klemmverschlüsse
prüfen.
