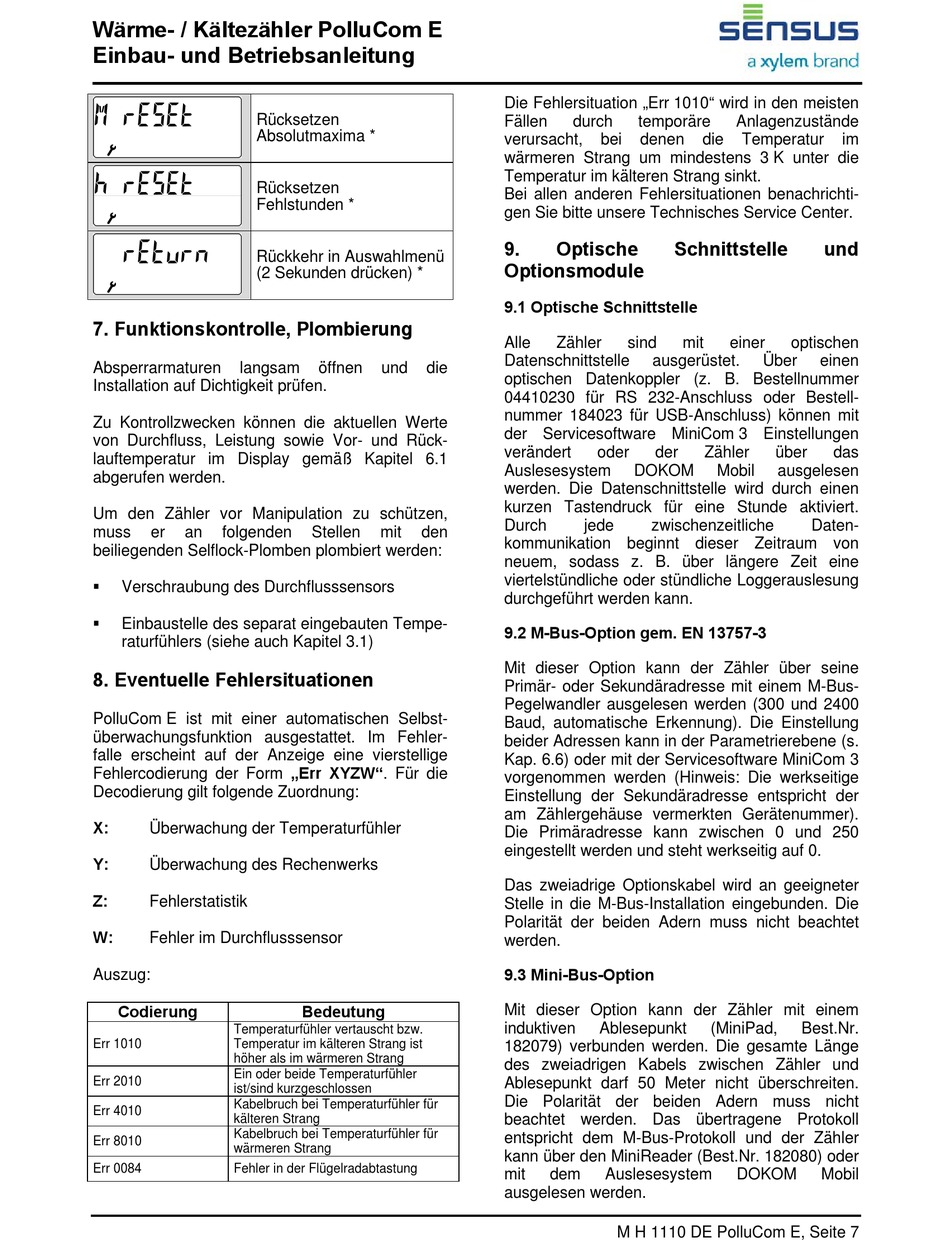

Wärme- / Kältezähler PolluCom E
Einbau- und Betriebsanleitung
Rücksetzen
Absolutmaxima *
Rücksetzen
Fehlstunden *
Rückkehr in Auswahlmenü
(2 Sekunden drücken) *

7. Funktionskontrolle, Plombierung

Absperrarmaturen langsam
Installation auf Dichtigkeit prüfen.
Zu Kontrollzwecken können die aktuellen Werte
von Durchfluss, Leistung sowie Vor- und Rück-
lauftemperatur im Display gemäß Kapitel 6.1
abgerufen werden.
Um den Zähler vor Manipulation zu schützen,
muss er an folgenden
beiliegenden Selflock-Plomben plombiert werden:

Verschraubung des Durchflusssensors

Einbaustelle des separat eingebauten Tempe-
raturfühlers (siehe auch Kapitel 3.1)

8. Eventuelle Fehlersituationen

PolluCom E ist mit einer automatischen Selbst-
überwachungsfunktion ausgestattet. Im Fehler-
falle erscheint auf der Anzeige eine vierstellige
Fehlercodierung der Form „Err XYZW". Für die
Decodierung gilt folgende Zuordnung:
X:
Überwachung der Temperaturfühler
Y:
Überwachung des Rechenwerks
Z:
Fehlerstatistik
W:
Fehler im Durchflusssensor
Auszug:
Codierung
Temperaturfühler vertauscht bzw.
Err 1010 Temperatur im kälteren Strang ist
höher als im wärmeren Strang
Ein oder beide Temperaturfühler
Err 2010
ist/sind kurzgeschlossen
Kabelbruch bei Temperaturfühler für
Err 4010
kälteren Strang
Kabelbruch bei Temperaturfühler für
Err 8010
wärmeren Strang
Err 0084 Fehler in der Flügelradabtastung
öffnen und die
Stellen mit den
Bedeutung
Die Fehlersituation „Err 1010" wird in den meisten
Fällen durch temporäre
verursacht, bei denen
wärmeren Strang um mindestens 3 K unter die
Temperatur im kälteren Strang sinkt.
Bei allen anderen Fehlersituationen benachrichti-
gen Sie bitte unsere Technisches Service Center.
9. Optische Schnittstelle
Optionsmodule

9.1 Optische Schnittstelle

Alle Zähler sind mit
Datenschnittstelle ausgerüstet.
optischen Datenkoppler (z. B. Bestellnummer
04410230 für RS 232-Anschluss oder Bestell-
nummer 184023 für USB-Anschluss) können mit
der Servicesoftware MiniCom 3 Einstellungen
verändert oder der
Auslesesystem DOKOM
werden. Die Datenschnittstelle wird durch einen
kurzen Tastendruck für eine Stunde aktiviert.
Durch jede zwischenzeitliche
kommunikation beginnt dieser Zeitraum von
neuem, sodass z. B. über längere Zeit eine
viertelstündliche oder stündliche Loggerauslesung
durchgeführt werden kann.

9.2 M-Bus-Option gem. EN 13757-3

Mit dieser Option kann der Zähler über seine
Primär- oder Sekundäradresse mit einem M-Bus-
Pegelwandler ausgelesen werden (300 und 2400
Baud, automatische Erkennung). Die Einstellung
beider Adressen kann in der Parametrierebene (s.
Kap. 6.6) oder mit der Servicesoftware MiniCom 3
vorgenommen werden (Hinweis: Die werkseitige
Einstellung der Sekundäradresse entspricht der
am Zählergehäuse vermerkten Gerätenummer).
Die Primäradresse kann zwischen 0 und 250
eingestellt werden und steht werkseitig auf 0.
Das zweiadrige Optionskabel wird an geeigneter
Stelle in die M-Bus-Installation eingebunden. Die
Polarität der beiden Adern muss nicht beachtet
werden.

9.3 Mini-Bus-Option

Mit dieser Option kann der Zähler mit einem
induktiven Ablesepunkt
182079) verbunden werden. Die gesamte Länge
des zweiadrigen Kabels zwischen Zähler und
Ablesepunkt darf 50 Meter nicht überschreiten.
Die Polarität der beiden Adern muss nicht
beachtet werden. Das übertragene Protokoll
entspricht dem M-Bus-Protokoll und der Zähler
kann über den MiniReader (Best.Nr. 182080) oder
mit dem Auslesesystem
ausgelesen werden.
M H 1110 DE PolluCom E, Seite 7
Anlagenzustände
die Temperatur im
und
einer optischen
Über einen
Zähler über das
Mobil ausgelesen
Daten-
(MiniPad, Best.Nr.
DOKOM Mobil
