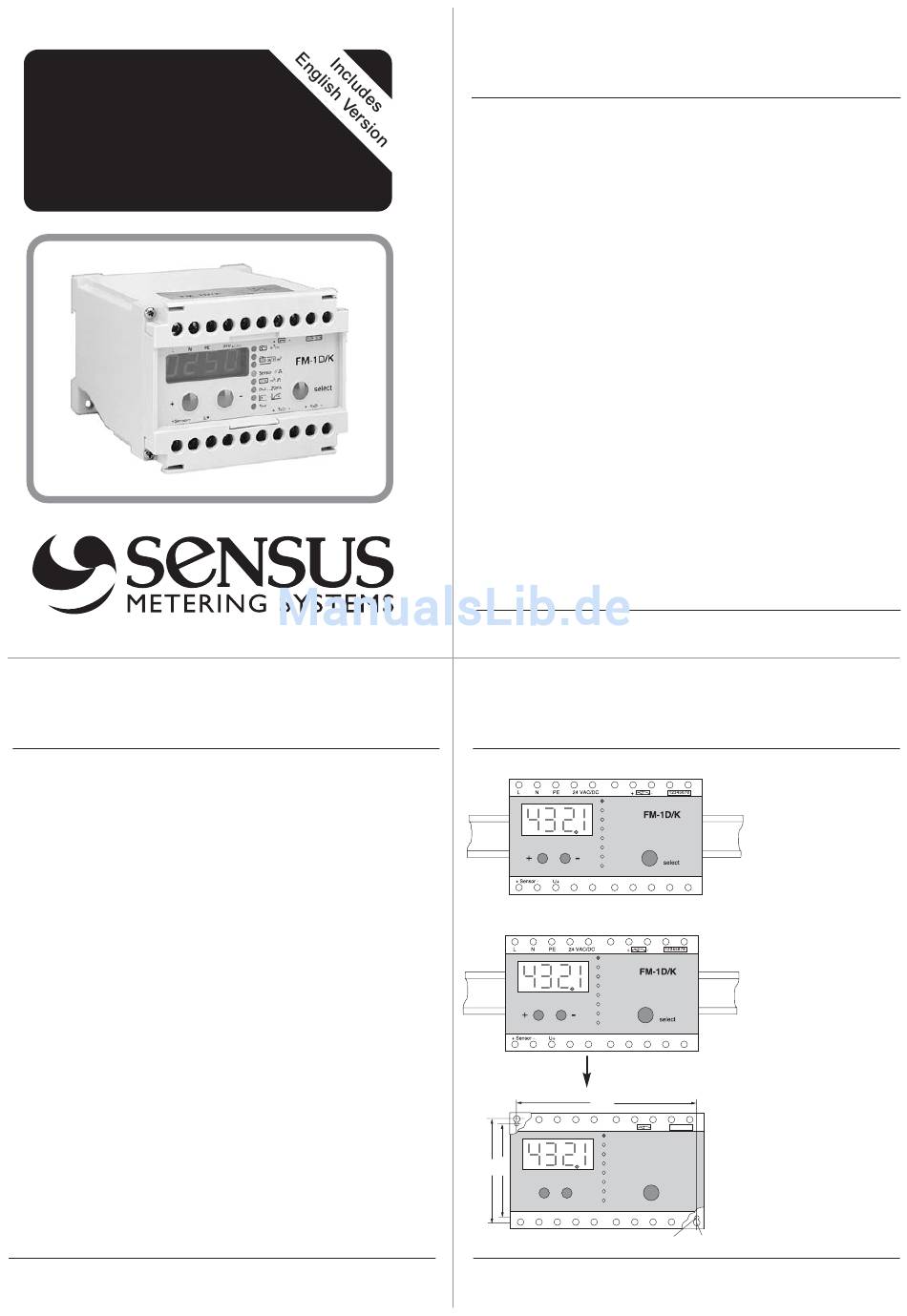

Bedienungsanleitung
Frequenz-Messumformer
FM-1D/K
Impuls-Stromwandler
und Durchflussanzeige von Wasserzählern
1. Beschreibung

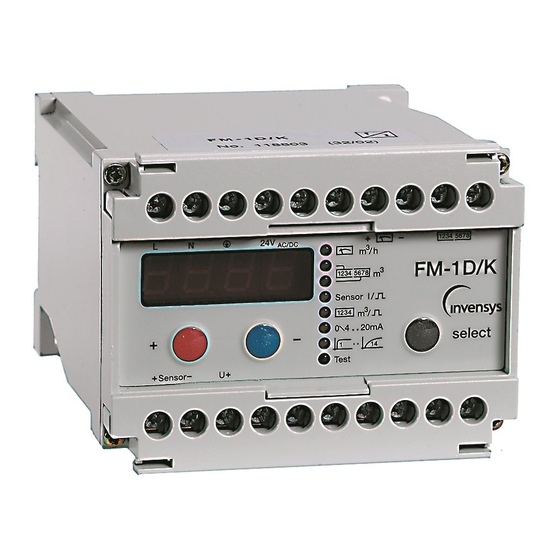

Der FM-1D/K ist ein mikroprozessor-gesteuerter
Frequenzmessumformer mit Digitalanzeige. Er
wandelt die Frequenz der Eingangsimpulse in
einen proportionalen Strom zur
Durchflussdarstellung um.
Der FM-1 D/K bietet folgende Ausgänge:
• Normstrom
• Zählimpulse
• Leuchtziffernanzeige
Inhalt
1. Beschreibung
2. Montage
3. Anschluss
4. Einstellen von Hand
5. Verriegeln
6. Test
7. Betrieb
8. Blitzschutz
9. Beseitigung möglicher Störungen
10. Ersetzen von defekten Sicherungen
2. Montage
85
N
PE
24 VAC/DC
+
FM-1D/K
60
50
-
+
+ Sensor -
U+
Aufschnappen
auf 35 mm
Hutschiene
nach EN 50022
Lösen von der
Hutschiene
-
12345678
Wandmontage
select
mit zwei
Schrauben
ohne Öffnen des
Gehäuses
M4
M5
