Option Telestart - Webasto Thermo Top Evo Einbaudokumentation

1 1
1
1316385A
2 3
4
5
15
1
1
16
17
1
18

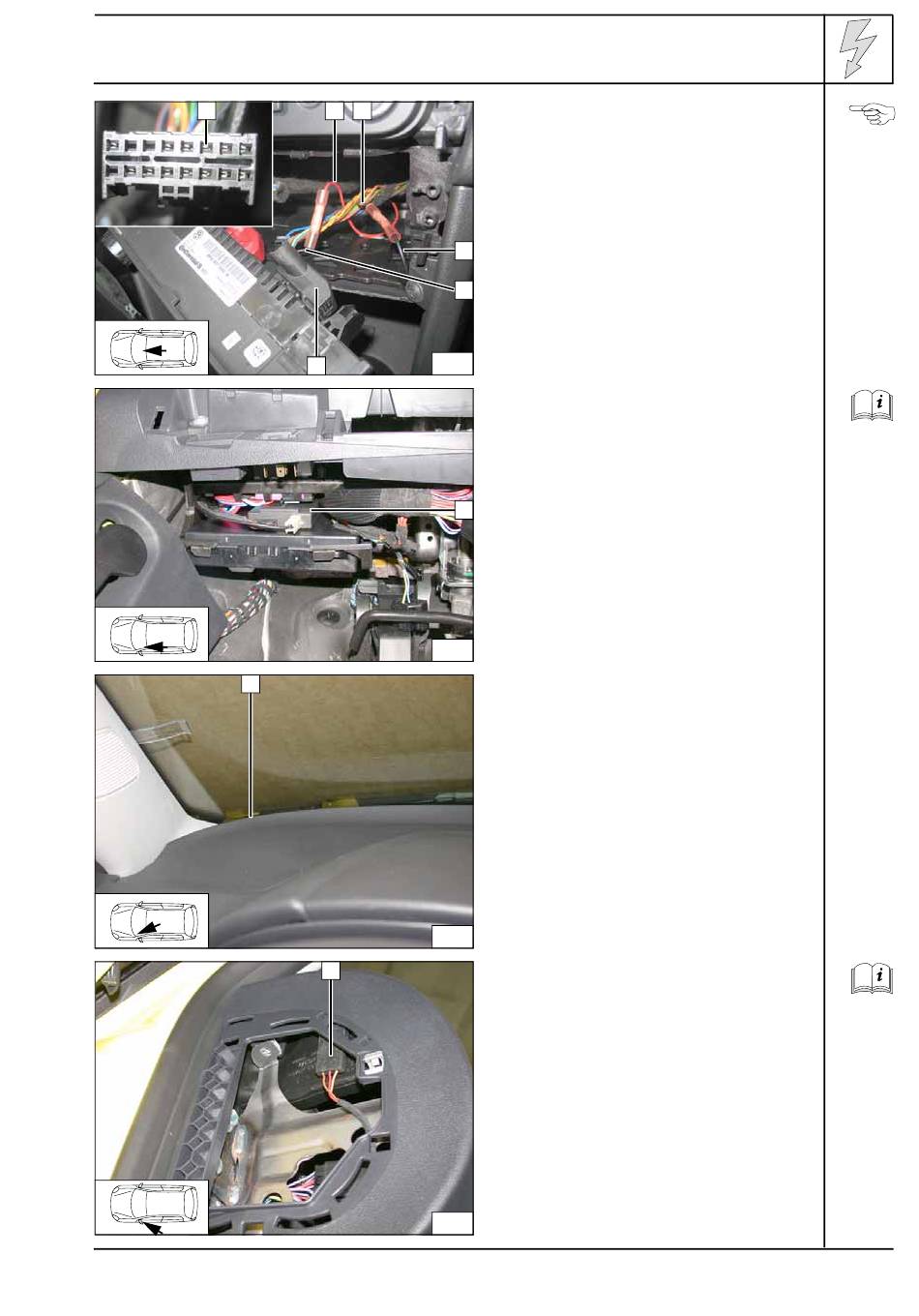

Skoda Fabia / Roomster
1 Stecker T16d / 14
2 Ltg. rt IPCU/E
3 Ltg. sw J126
4 Ltg. sw IPCU/A
5 Ltg. sw J255 / T16d Pin14

Option Telestart

Empfänger 1 mit doppelseitigen Klebeband
befestigen!
1 Antenne
Temperatursensor T100 HTM
Temperatursensor 1 mit doppelseitigen Kle-
beband befestigen!
Anschluss
Klimabe-
dienteil
Empfän-
ger montie-
ren
Antenne
montieren
Tempera-
tursensor
montieren
13
