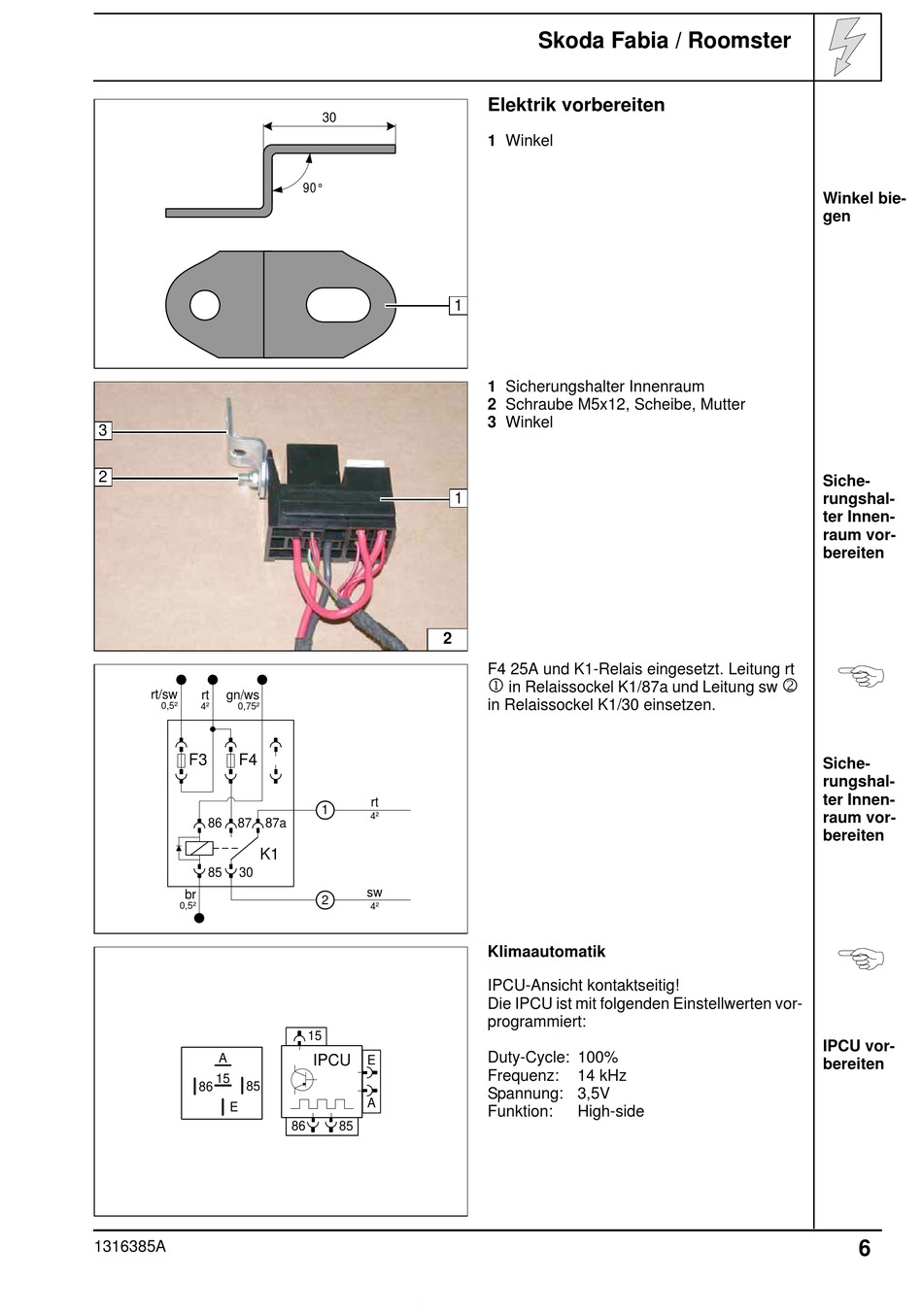

Elektrik Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

3
2
rt/sw
rt gn/ws
0,5²
4² 0,75²
F3 F4
86 87
K1
85 30
br
0,5²
A
15
85
86
E
1316385A
30
90°
rt
1
4²
87a
sw
2
4²
15
IPCU
E
A
86 85
Skoda Fabia / Roomster

Elektrik vorbereiten

1 Winkel
1
1 Sicherungshalter Innenraum
2 Schraube M5x12, Scheibe, Mutter
3 Winkel
1
2
F4 25A und K1-Relais eingesetzt. Leitung rt
1
in Relaissockel K1/87a und Leitung sw
in Relaissockel K1/30 einsetzen.
Klimaautomatik
IPCU-Ansicht kontaktseitig!
Die IPCU ist mit folgenden Einstellwerten vor-
programmiert:
Duty-Cycle: 100%
Frequenz: 14 kHz
Spannung: 3,5V
Funktion: High-side
Winkel bie-
gen
Siche-
rungshal-
ter Innen-
raum vor-
bereiten
2
Siche-
rungshal-
ter Innen-
raum vor-
bereiten
IPCU vor-
bereiten
6
