Webasto Thermo Top Evo Einbaudokumentation Seite 12

3
2
1
5
1316385A
1
11
1
2
3
12
4
1
13
2
2
3
14
4

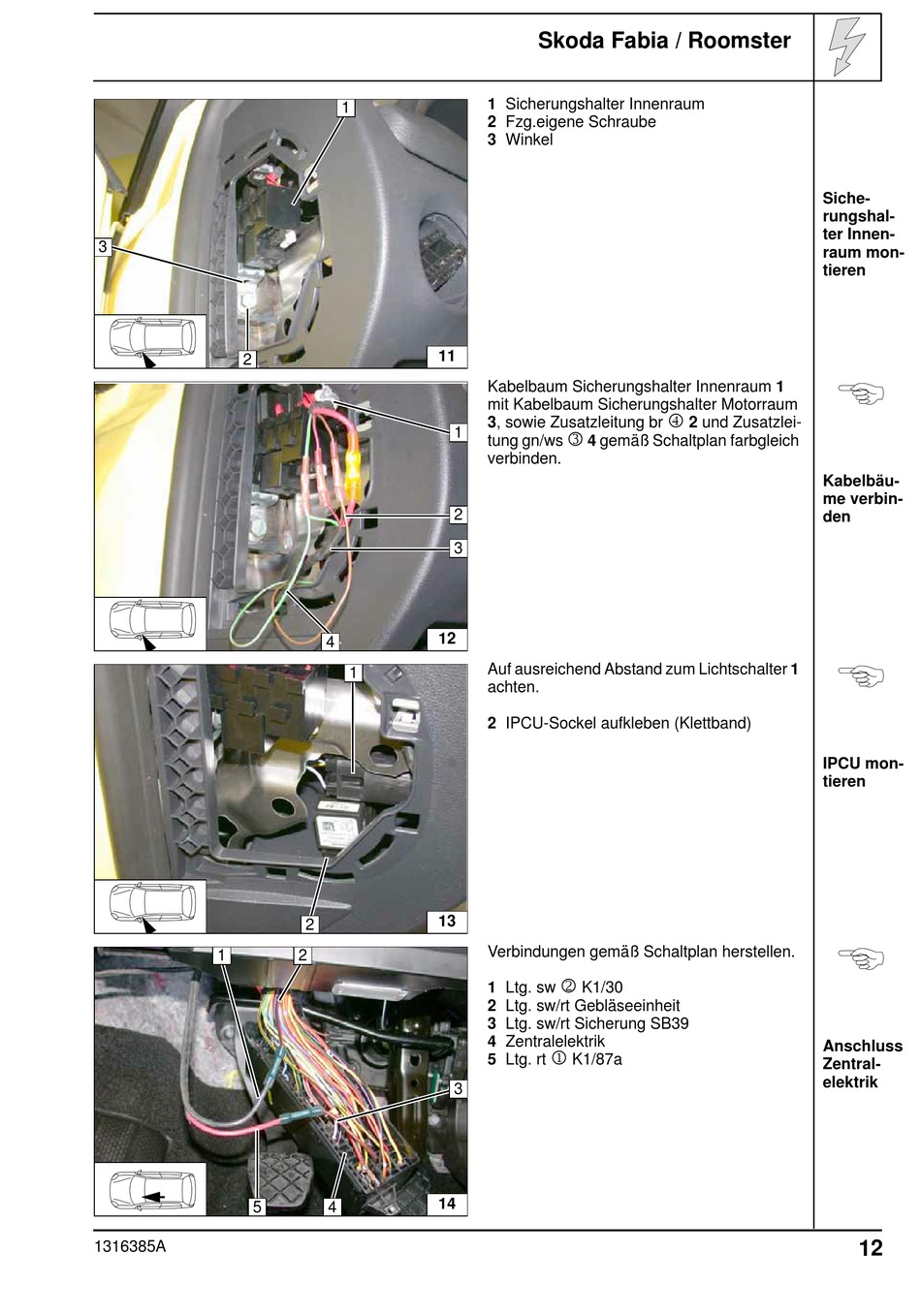

Skoda Fabia / Roomster
1 Sicherungshalter Innenraum
2 Fzg.eigene Schraube
3 Winkel
Kabelbaum Sicherungshalter Innenraum 1
mit Kabelbaum Sicherungshalter Motorraum
3 , sowie Zusatzleitung br
3
tung gn/ws 4 gemäß Schaltplan farbgleich
verbinden.
Auf ausreichend Abstand zum Lichtschalter 1
achten.
2 IPCU-Sockel aufkleben (Klettband)
Verbindungen gemäß Schaltplan herstellen.
2
1 Ltg. sw K1/30
2 Ltg. sw/rt Gebläseeinheit
3 Ltg. sw/rt Sicherung SB39
4 Zentralelektrik
1
5 Ltg. rt K1/87a
Siche-
rungshal-
ter Innen-
raum mon-
tieren
4
2 und Zusatzlei-
Kabelbäu-
me verbin-
den
IPCU mon-
tieren
Anschluss
Zentral-
elektrik
12
