Webasto Thermo Top Evo Einbaudokumentation Seite 10

3
2
1
5
1316385A
1
8
1
9
2
2
3
10
4

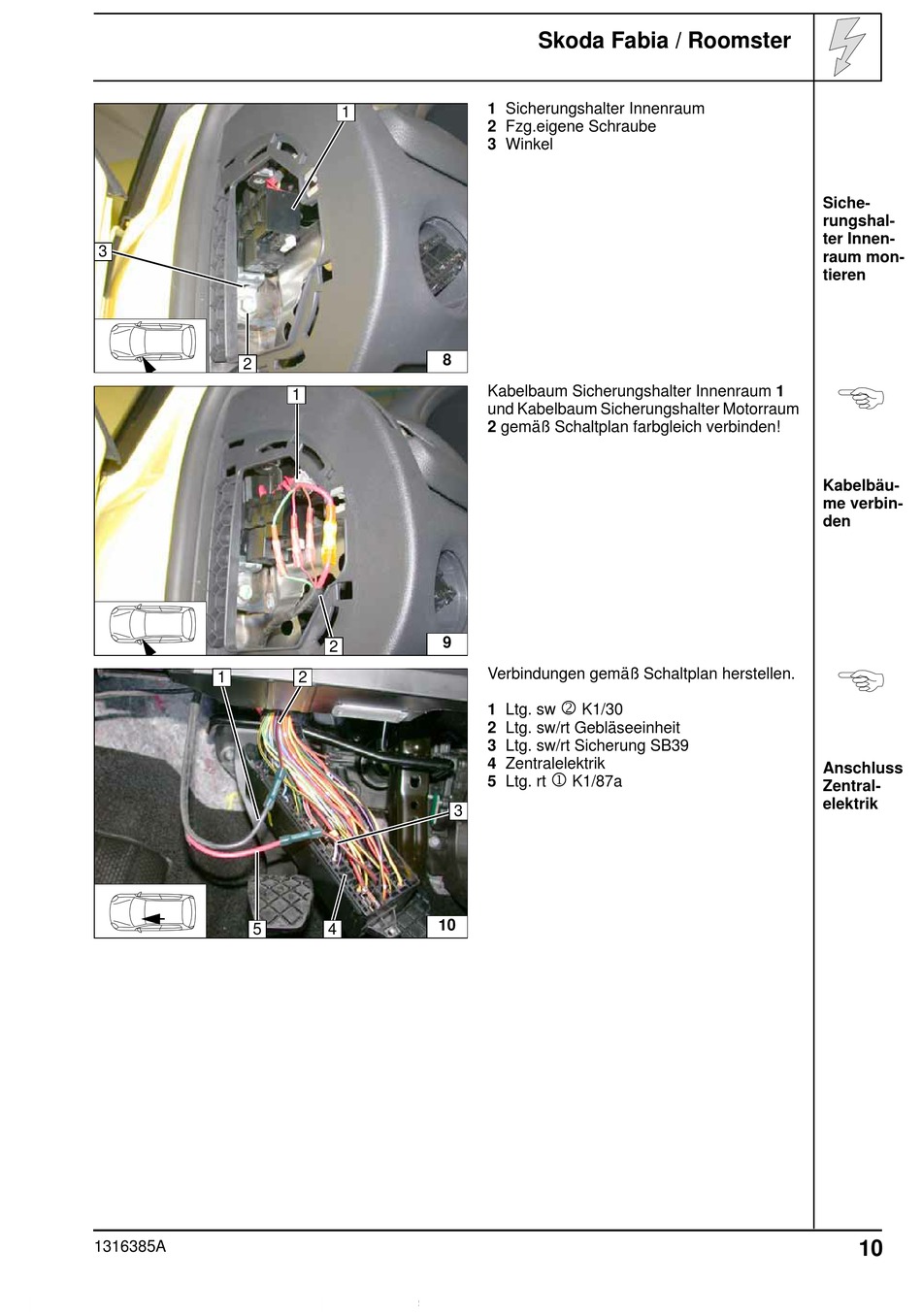

Skoda Fabia / Roomster
1 Sicherungshalter Innenraum
2 Fzg.eigene Schraube
3 Winkel
Kabelbaum Sicherungshalter Innenraum 1
und Kabelbaum Sicherungshalter Motorraum
2 gemäß Schaltplan farbgleich verbinden!
Verbindungen gemäß Schaltplan herstellen.
2
1 Ltg. sw K1/30
2 Ltg. sw/rt Gebläseeinheit
3 Ltg. sw/rt Sicherung SB39
4 Zentralelektrik
1
5 Ltg. rt K1/87a
Siche-
rungshal-
ter Innen-
raum mon-
tieren
Kabelbäu-
me verbin-
den
Anschluss
Zentral-
elektrik
10
