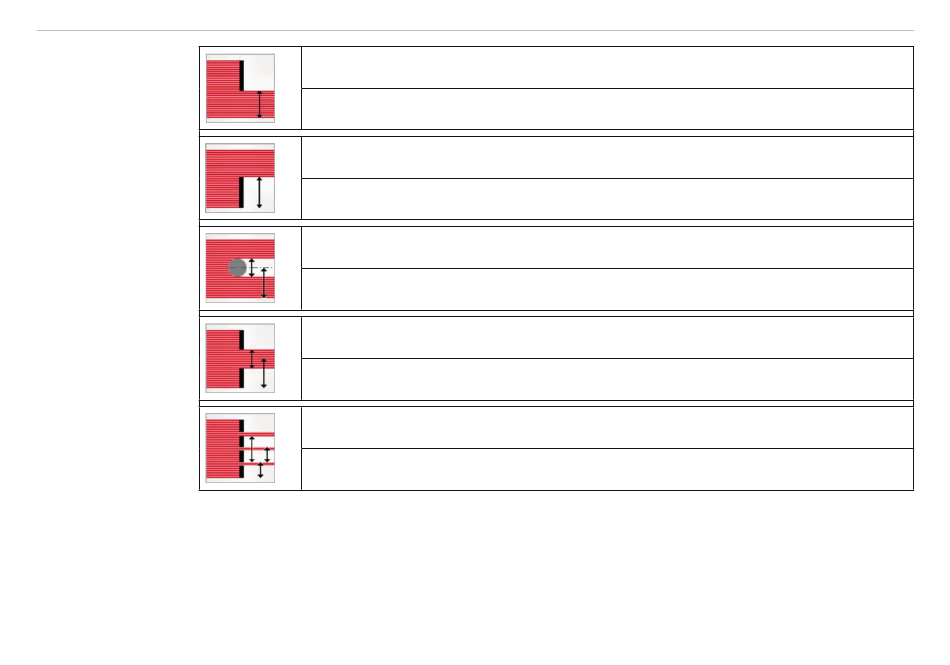

Abb. 11 Verschiedene Messprogramme, Beispiel ODC 2520
i
Die genaue Messprogrammbedeutung des angeschlossenen Sensors und des angezeigten Messprogramm
Icons entnehmen sie daher am besten der entsprechenden Betriebsanleitung des angeschlossenen Sensors.
optoCONTROL EDU190
Kante Hell-Dunkel
Position der ersten Hell-Dunkel-Kante (Abstand zum Zeilenanfang)
Kante Dunkel-Hell
Position der ersten Dunkel-Hell-Kante (Abstand zum Zeilenanfang)
Durchmesser / Breite
Maß, Position und Mittelachse eines Außendurchmessers oder Breite eines
Bleches (erste Hell-Dunkel- und letzte Dunkel-Hell-Kante)
Spalt
Maß, Position und Mittelachse eines Außendurchmessers oder Breite eines
Bleches (erste Hell-Dunkel- und letzte Dunkel-Hell-Kante)
Beliebige Segmente
Differenzen, Positionen und Nummerierung bzw. die Reihenfolge der Kanten.
Bitte beachten sie, dass die Bedeutung der angezeigten Icons für die Messprogramme je nach ange-
schlossenem Sensor deutlich voneinander abweichen können.
Seite 26
