Installation und Montage
4.3
Anschlüsse auf der Digitalanzeigenunterseite

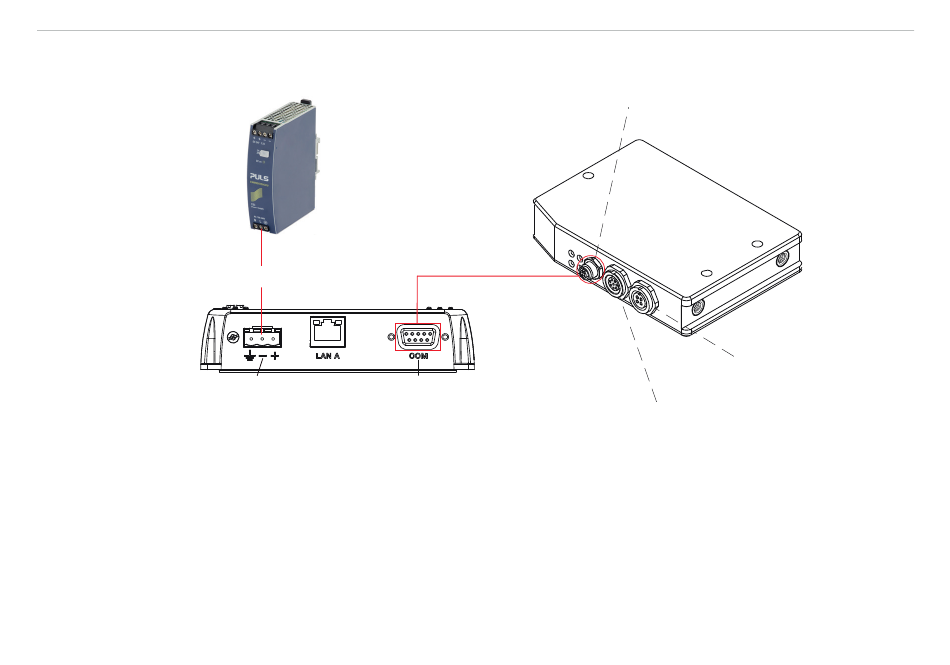

Abb. 6 Anschlüsse für optoCONTROL ODC1202 / ODC1220
optoCONTROL EDU190
Anschlüsse für optoCONTROL ODC1202 / ODC1220
PS2020
PC190-2
Spannungs- COM-Anschluss
versorgung
RS422 / RS232
SCD1202-x-RS232
Anschlüsse am Controller für ODC1202 / ODC1220
4-pol. Buchse
Binder Serie 707
(PC-Anschlussbuchse)
3-pol. Buchse
Binder Serie 712
(Verbindung zum
Sender)
8-pol. Buchse
Binder Serie 712
(SPS-Anschlussbuchse)
Seite 16
