Installation und Montage
50 *
145
Ausschnittmasse für den Einbau der Digitalanzei-
ge: 130 x 89 mm

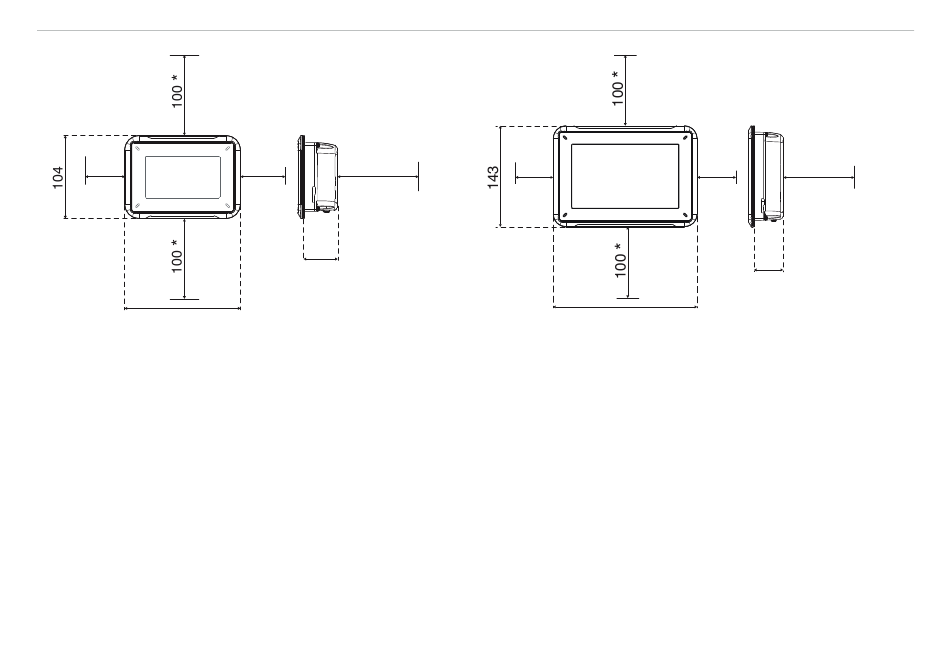

Abb. 2 Maßzeichnung optoCONTROL EDU190-4 Pro,
Abmessungen in mm, nicht maßstabsgetreu
optoCONTROL EDU190
50 * 100 *
43
50 *
204
Ausschnittmasse für den Einbau der Digitalanzei-
ge: 189 x 128 mm
Abb. 3 Maßzeichnung optoCONTROL EDU190-7 Pro,
Abmessungen in mm, nicht maßstabsgetreu
100 *
50 *
43
