Installation und Montage
4.1
Der Anschluss der optoCONTROL Sensoren ODC mit digitalem Interface an dieser EDU190 Digitalanzeige ist
je nach Verfügbarkeit am Sensor wahlweise über den LAN- oder COM-Anschluss möglich.
Pos.
1
2
3

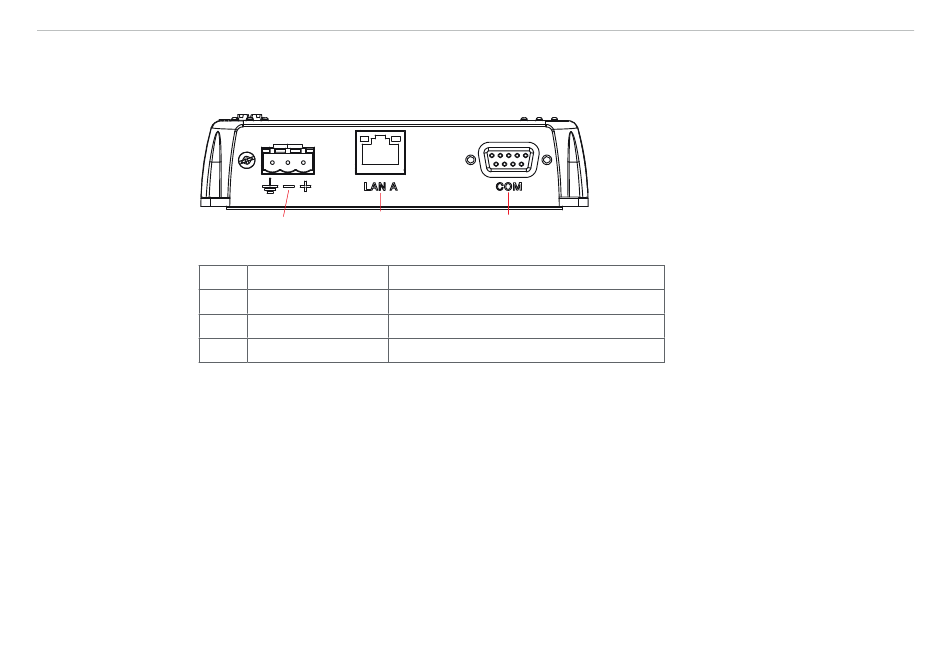

Abb. 4 Anschlüsse auf der Digitalanzeigenunterseite
Die genaue Pinbelegung entnehmen Sie bitte der Betriebsanleitung des jeweils angeschlossenen Sensors.
Versorgungsspannung:
- Digitalanzeige:
- Sensor:
Leistungsaufnahme:
- EDU190-4 Pro: 12 W (24 V)
- EDU190-7 Pro: 14,4 W (24 V)
optoCONTROL EDU190
Anschlussbelegung
Spannungs-
LAN-Anschluss
versorgung
Anschluss
Beschreibung
Stromversorgung
+24 VDC (18 ... 32 VDC)
LAN A
1 x 10/100 Base-T (RJ-45 abgeschirmt)
COM
RS422 oder RS232
+24 VDC (18 - 32 VDC)
Die genauen Werte entnehmen Sie bitte der Betriebsanleitung des jeweils
angeschlossenen Sensors.
COM-Anschluss
RS422 / RS232
Seite 14
