Installation und Montage
4.5
Anschlüsse auf der Digitalanzeigenunterseite

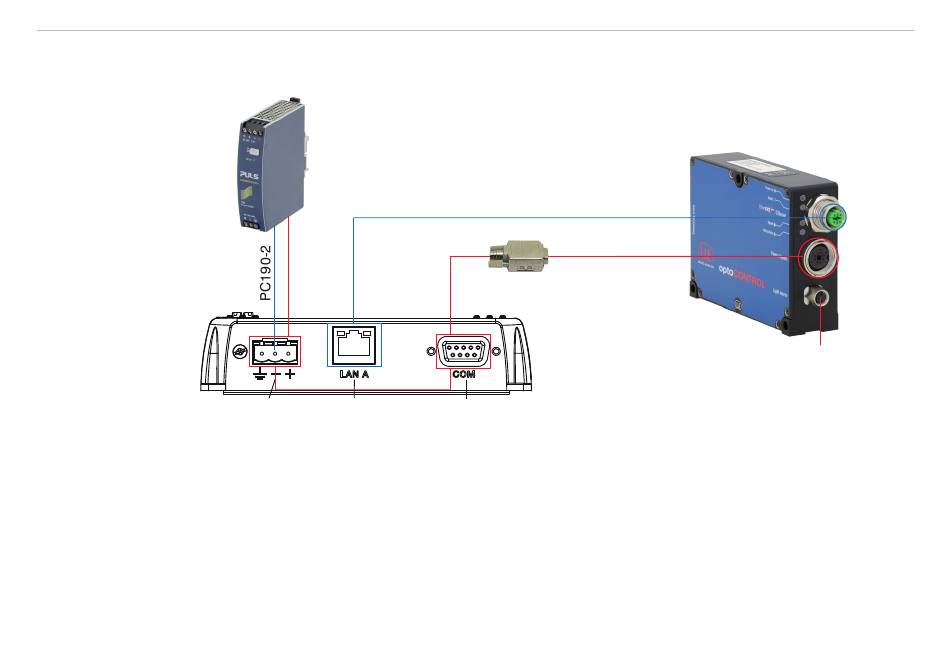

Abb. 8 Anschlüsse für optoCONTROL ODC2520
Für den Ethernet-Anschluss werden die Kabel SCD2520-3 und PC190-2
Variante (blaue Linien) muss der Sensor ODC2520 separat mit der Betriebsspannung versorgt werden.
Für den Anschluss an RS422 werden die Kabel PC/SC2520-3/IF2008 und PC/SC190-3
In der RS422 Variante (rote Linien) erfolgt die Spannungsversorgung des Sensors ODC2520 über die Digital-
anzeige EDU190.
optoCONTROL EDU190
Anschlüsse für optoCONTROL ODC2520
PS2020
SCD2520-3
Spannungs-
LAN-Anschluss
versorgung
PC/SC190-3
PC/SC2520-3/IF2008
COM-Anschluss
RS422 / RS232
Anschlüsse am Controller für ODC2520
Zur Lichtquelle
CE2520x
benötigt, siehe A 1.
In der Ethernet
benötigt, siehe A 1.
