5.3

Tragarmarretierung

Pos: 60 /Technische Dokumentation/Hebetechnik/00 HBZ Alle/Inhalte/Warnung!/Inhalt: Warnung - Tragarmarretierung_12pt @ 27\mod_1328089104646_6.docx @ 1536161 @ @ 1
Erreichen die Aufnahmeteller beim Anheben die Aufnahmepunkte des Fahrzeugs,
die sichere Arretierung der Tragarme überprüfen. Falls erforderlich, die Tragarme
leicht bewegen, bis sich die Zahnsegmente im Eingriff befinden.
Arretierbolzen nie unter Last ziehen.
Pos: 61 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühnen/4001 MAPOWER II 3.0/3.5/BA/Inhalt: 3640 Tragarmarretierung (Bild) @ 42\mod_1428910726374_0.docx @ 2228619 @ @ 1
Pos: 62 /Technische Dokumentation/Hebetechnik/36 Säulen-Hebebühnen/2601 ECON III/BA/Inhalt: 3626 Tragarmarretierung (Text) @ 27\mod_1328089283963_6.docx @ 1536205 @ @ 1

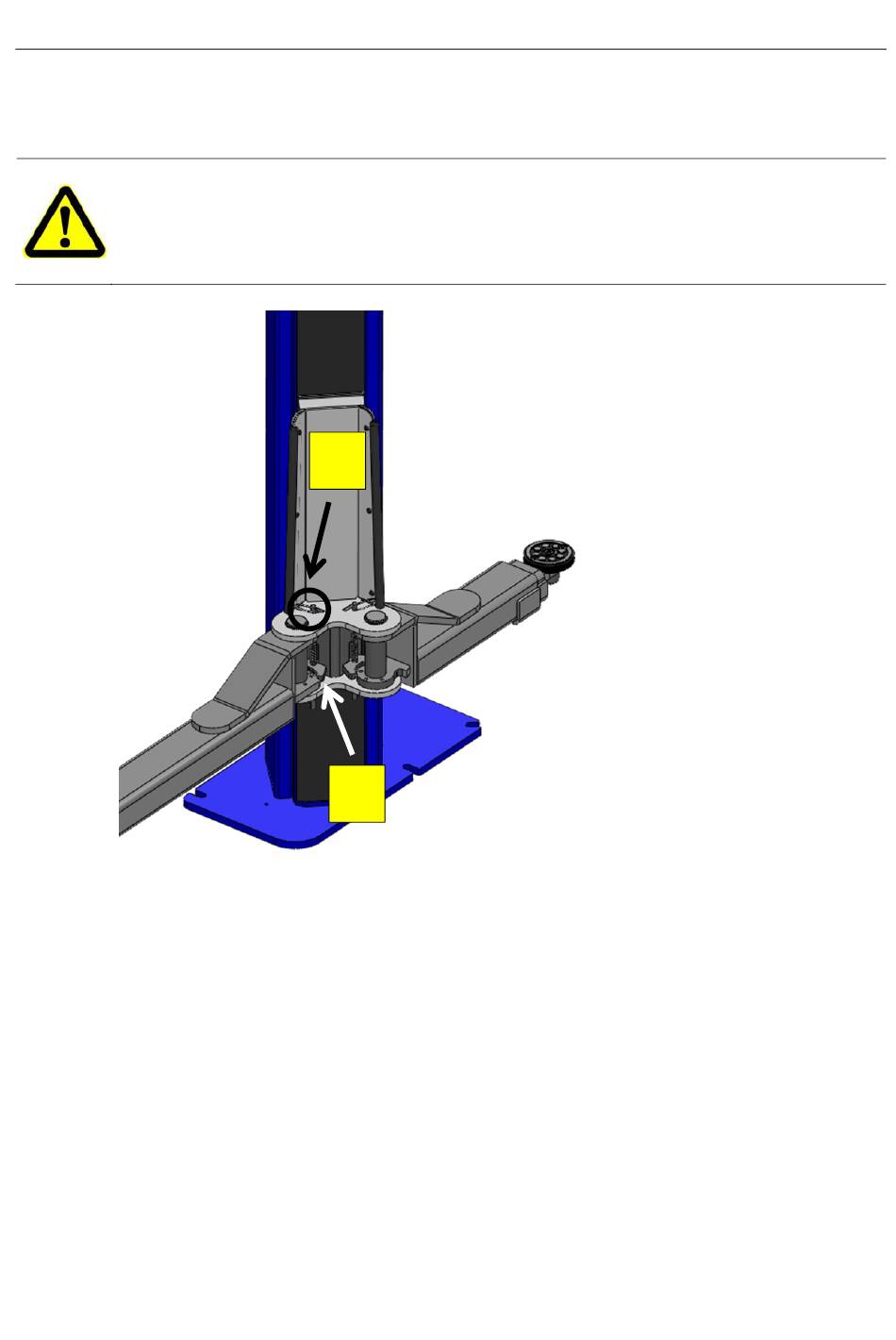

Jeder Tragarm besitzt eine Arretierung, die automatisch gelöst wird, wenn die
Hebebühne die Grundstellung erreicht.
Befinden sich die Hubschlitten in angehobenem Zustand, kann die Arretierung
durch Ziehen des Arretierbolzens (A) gelöst werden.
Wird der Arretierbolzen losgelassen, arretiert sich der Tragarm selbsttätig, wenn
sich die Zahnsegmente in der entsprechenden Position zueinander befinden (B).
Pos: 63 /-----Format-----/MANUELLER UMBRUCH Seitenumbruch @ 0\mod_1134403577687_0.docx @ 1278 @ @ 1
A
B
