LED Follow
User Manual
Art.Nr.: led25050
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-42-42
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite LED Follow
Inhaltszusammenfassung für Expolite LED Follow

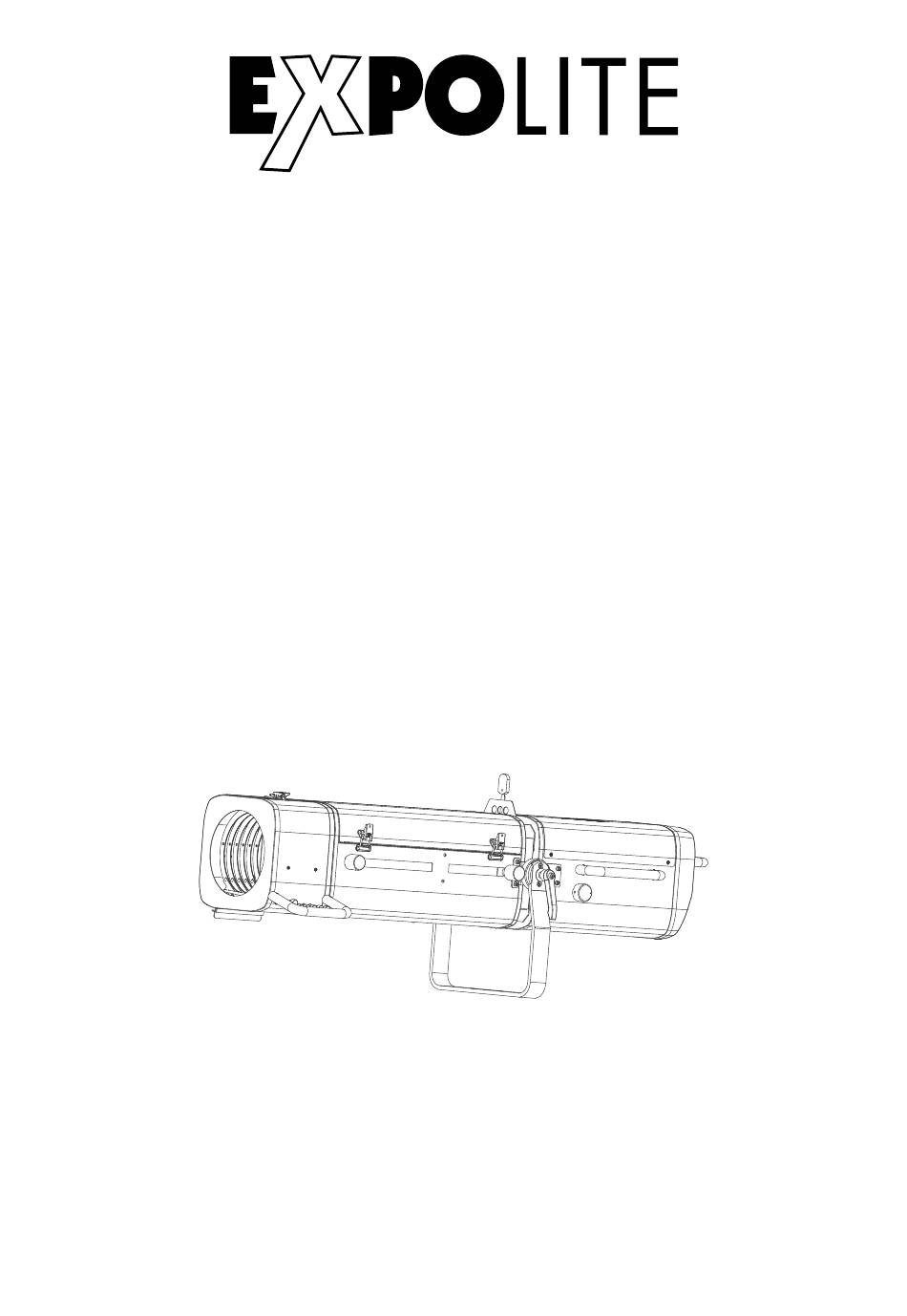

- Seite 1 LED Follow Bedienungsanleitung User Manual Art.Nr.: led25050 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-42-42...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Delivery E-10 Product Information E-11 Dimensions E-12 Installation E-13 Operation E-14... -
Seite 4: Lieferumfang
Lieferumfang - Expolite LED Follow - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 270W Abmessungen 1136 x 353 x 436mm Gewicht 23,0kg Anschlüsse Power In Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminium-Strangpressprofil LEDs 250W COB 5600K* LED Treiberstrom 1,2A Abstrahlwinkel 10°... -
Seite 6: Abmessungen
Abmessungen 1136 D-06... - Seite 7 Installation Montage Stehend Das Gerät muss stehend betrieben werden. Hierfür ist ein entsprechendes Stativ notwendig. Eine sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen! D-07...
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät Iris Hebel Farbwechselkassette Zoom Schieber Focus Schieber Dimmer Drehregler Dimmer Drehregler Die Helligkeit des Scheinwerfers wird über den Dimmer Drehregler eingestellt. Zoom Schieber Der manuelle Zoom des Gerätes wird über den Zoom Schieber eingestellt. D-08... - Seite 9 Focus Schieber Der manuelle Focus des Gerätes kann über den Focus Schieber angepasst werden. Iris Hebel Die Größe der Öffnung der Iris wird mittels des Iris Hebels eingestellt. Farbwechselkassette Der Scheinwerfer verfügt über eine Farbwechselkassette, die mit sechs verschiedenen Farben bestückt werden kann.
-
Seite 10: Delivery E
Delivery - Expolite LED Follow - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-10... -
Seite 11: Product Information E
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 270W Dimensions 1136 x 353 x 436mm Weight 23,0kg Connectors Power In Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Extruded Aluminium Housing LEDs 250W COB 5600K* LED Current 1,2A Optics... -
Seite 12: Dimensions E
Dimensions 1136 E-12... -
Seite 13: Installation E
Installation Mounting Standing The fixture must be mounted in a sitting position. An appropriate loorstand is necessary. A safe and sufficient anti-slip ground must be ensured! E-13... -
Seite 14: Operation E
Operation Manual Operation Iris Lever Colour Changer Zoom Slider Focus Slider Dimmer Encoder Dimmer Encoder The intensity of the fixture is set with the Dimmer Encoder. Zoom Slider The manual zoom of the fixture can be adjusted with the Zoom Slider. E-14... - Seite 15 Focus Slider The manual focus of the fixture can be adjusted with the Focus Slider. Iris Lever The iris can be regulated with the Iris Lever. Colour Changer The fixtures has a colour changer with the possibility to use six different colours. E-15...
- Seite 16 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
