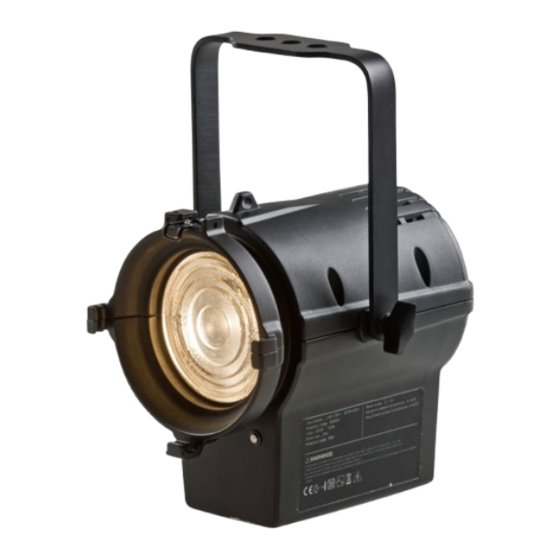

- Seite 1 LED Fresnel Micro HD Akku WW Bedienungsanleitung User Manual Art.Nr.: led22785 Art.No.: led22785...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Abmessungen D-05 Technische Daten D-06 Installation D-07 Bedienung D-08 Delivery E-10 Dimensions E-11 Product Information E-12 Installation E-13 Operation E-14... -
Seite 4: Lieferumfang
- Expolite LED Fresnel Micro HD Akku - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Abmessungen
Abmessungen 250 mm D-05... -
Seite 6: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 250 x 164 x 187mm 2,5kg Gewicht Anschlüsse Power In Betriebstemperatur -0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminiumdruckguss Gehäuse LEDs 40W 3200K* LED Treiberstrom 0,55A Abstrahlwinkel 12°... - Seite 7 Installation Montage Hängend Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen Herabfallen versehen werden. Stehend Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende Halterung (zum Beispiel ein Bodenstativ) notwendig.
-
Seite 8: Bedienung
Bedienung Bedienung Manueller Dimmer Manueller Zoom Ladebuchse Ladeanzeige Manueller Dimmer Die Helligkeit des Gerätes kann von Hand über den Drehregler auf der Rückseite des Gerätes eingestellt werden. Manueller Zoom Wird der Zoom-Regler des Gerätes gegen den Uhrzeigersinn gedreht, vergrößert sich der Lichtkegel des Gerätes. - Seite 9 Wird der Zoom-Regler des Gerätes im Uhrzeigersinn gedreht, verkleinert sich der Lichtkegel des Gerätes. Ladebuchse Das Gerät kann über die Ladebuchse mit einem passenden Netzteil (DC 52V, 1A, innen +, außen -) geladen werden. Ladeanzeige Die Ladeanzeige zeigt den aktuellen Ladestand des Gerätes wiefolgt: - 100% - 70% Ladung = Grün - 70% - 30% Ladung = Orange - <30% Ladung = Rot...
-
Seite 10: Delivery E
Delivery - Expolite LED Fresnel Micro HD Akku - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-10... -
Seite 11: Dimensions E
Dimensions 250 mm E-11... -
Seite 12: Product Information E
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 250 x 164 x 187mm 2,5kg Weight Connectors Power In Ambient Temperature -0°C - 45°C Humidity < 98% Protection IP 20 Housing Die-cast Aluminium LEDs 40W 3200K* LED Current 0,55A Optics 12°... -
Seite 13: Installation E
Installation Mounting Hanging The fixture can be mounted in a hanging position using the mounting bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. Standing The fixture can be mounted in an upright or sitting position. An appropriate attachment (e.g. -
Seite 14: Operation E
Operation Operation Manueller Dimmer Manueller Zoom Ladebuchse Ladeanzeige Manual Dimmer The intensity of the fixture can be operated manually with the encoder on the back of the fixture. Manual Zoom If the zoom-encoder is turned counterclockwise the beam of the fixture increases. E-14... - Seite 15 If the zoom-encoder is turned clockwise the beam of the fixture decreases. Charger Connection Hole The fixture can be loaded via the Charger Connection Hole with a suitable power supply (DC 52V, 1A, inside +, outside -). Load Indicator The Load Indicator shows the current load status of the fixture as follows: - 100% - 70% Charge = Green - 70% - 30% Charge = Orange - <30% Charge = Red...
- Seite 16 © 2021 by Focon Showtechnic Vertriebsgesellschaft mbH...
