Serial-ATA RAID 0/1 Controller
1. Beschreibung
Der EX-3506 ist ein 32-Bit Serial-ATA PCI-EXPRESS Controller mit RAID 0/1& 0+1 Funk-
tion. Er besitzt vier externe und zwei interne Anschlüsse für Serial-ATA Festplatten. Es
besteht somit die Möglichkeit 2 interne und 2 externe Anschlüsse gleichzeitig zu verwen-
den! Das Bios unterstützt Boot Optionen und RAID Funktionen. Für die Einstellungen der
I/O Adressen und Interrupts sind keine Jumper notwendig. Die EX-3506 kann zusätzlich
zu den Mainboard IDE Anschlüssen betrieben werden und unterstützt auch Festplatten
über 128GB. Sie unterstützt Datenübertragungsraten von bis zu 1,5GB pro Sekunde.

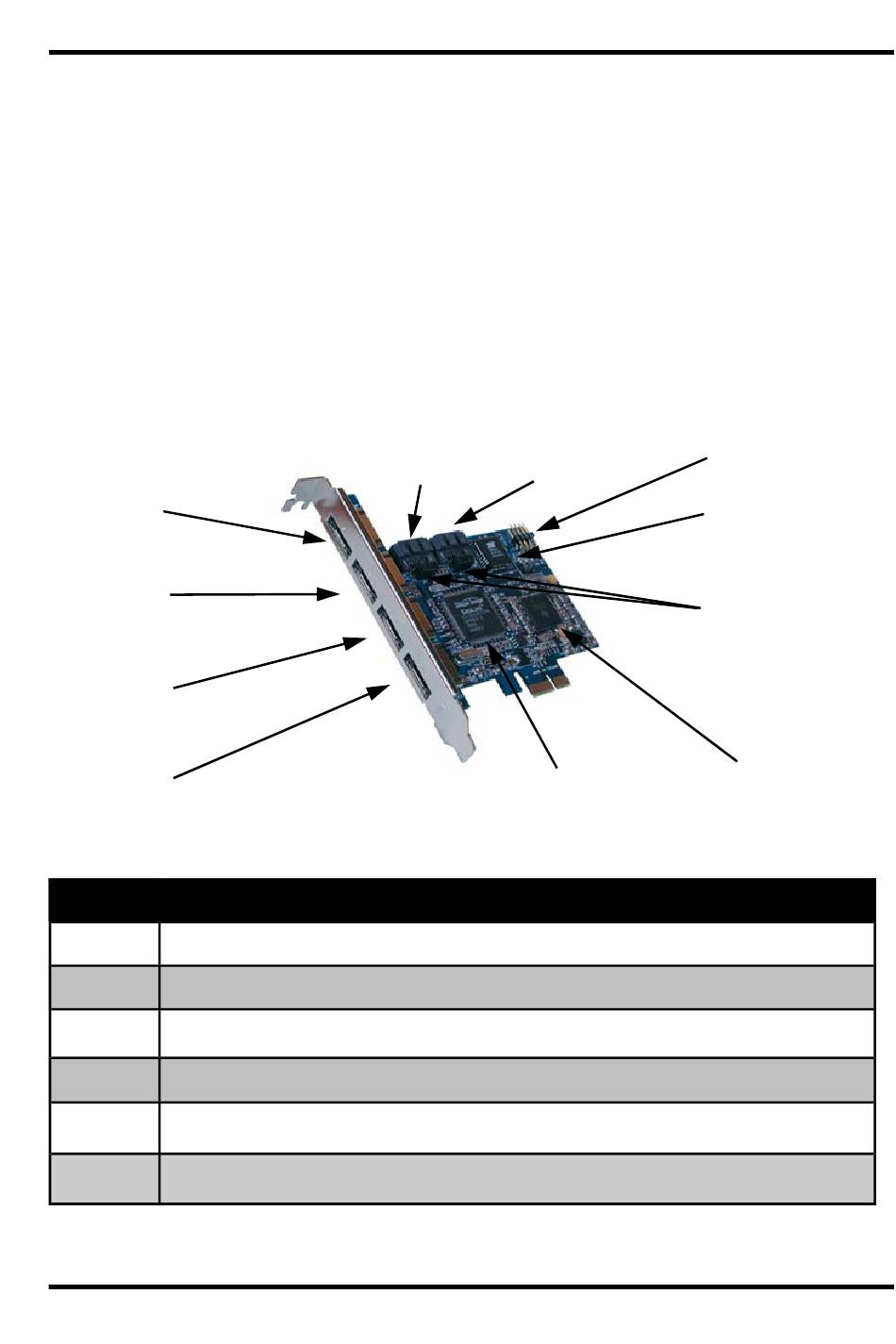

2. Layout
J7:
SATA
Anschluss 0
J8:
SATA
Anschluss 1
J3:
SATA
Anschluss 2
J4:
SATA
Anschluss 3
Name
Funktion
J7 & J6
SATA Anschluss 0 (intern) Kanal 0
J8 & J9
SATA Anschluss 1 (intern) Kanal 1
J3
SATA Anschluss 2 (intern) Kanal 2
J4
SATA Anschluss 3 (intern) Kanal 3
J5
LED Anschlüsse für Kanal 0-3
Umschaltung von externen SATA zu internen SATA Anschlüssen
JP1 & JP2
J9:
J6:
SATA
SATA
Anschluss 1
Anschluss 0
SATA Chipset
Sil 3114
Seite 3
EX-3506
J5:
LED´s für
Anschluss 0-3
BIOS
Boot ROM
JP1 & JP2:
Umschaltung vom
externen SATA auf
intern!
Alle Jumper
Setzen!
PCI-Express
Bridge
