1. Beschreibung

Die EX-1045 ist eine Platine zum einbau in jedes Mini-ATX Gehäuse. Die EX-1045 ist mit
2 PCI & 2 PCI-Express Slots zur Erweiterung oder Ergänzung über den PCI-Express oder
ExpressCard Bus ausgestattet. Sie unterstützt Datenübertragungsraten von bis zu
250Mbyte pro Sekunde. Für die Einstellungen der I/O Adressen und Interrupts sind keine
Jumper notwendig. Die EX-1045 kann zusätzlich zu den Mainboard PCI / PCI-E An-
schlüssen betrieben werden und unterstützt alle PCI und PCI-Express I/O Karten ( z.B.
Seriell, Parallel, USB, FireWire usw...) mit 5 & 3,3 Volt. Sie ist auch für spezielle Karten
mit Digital Sound Prozessor und andere Karten mit hoher Stromaufnahme geeignet.
Ausschlaggebend ist hierbei die Leistung des verwendeten Netzteils!

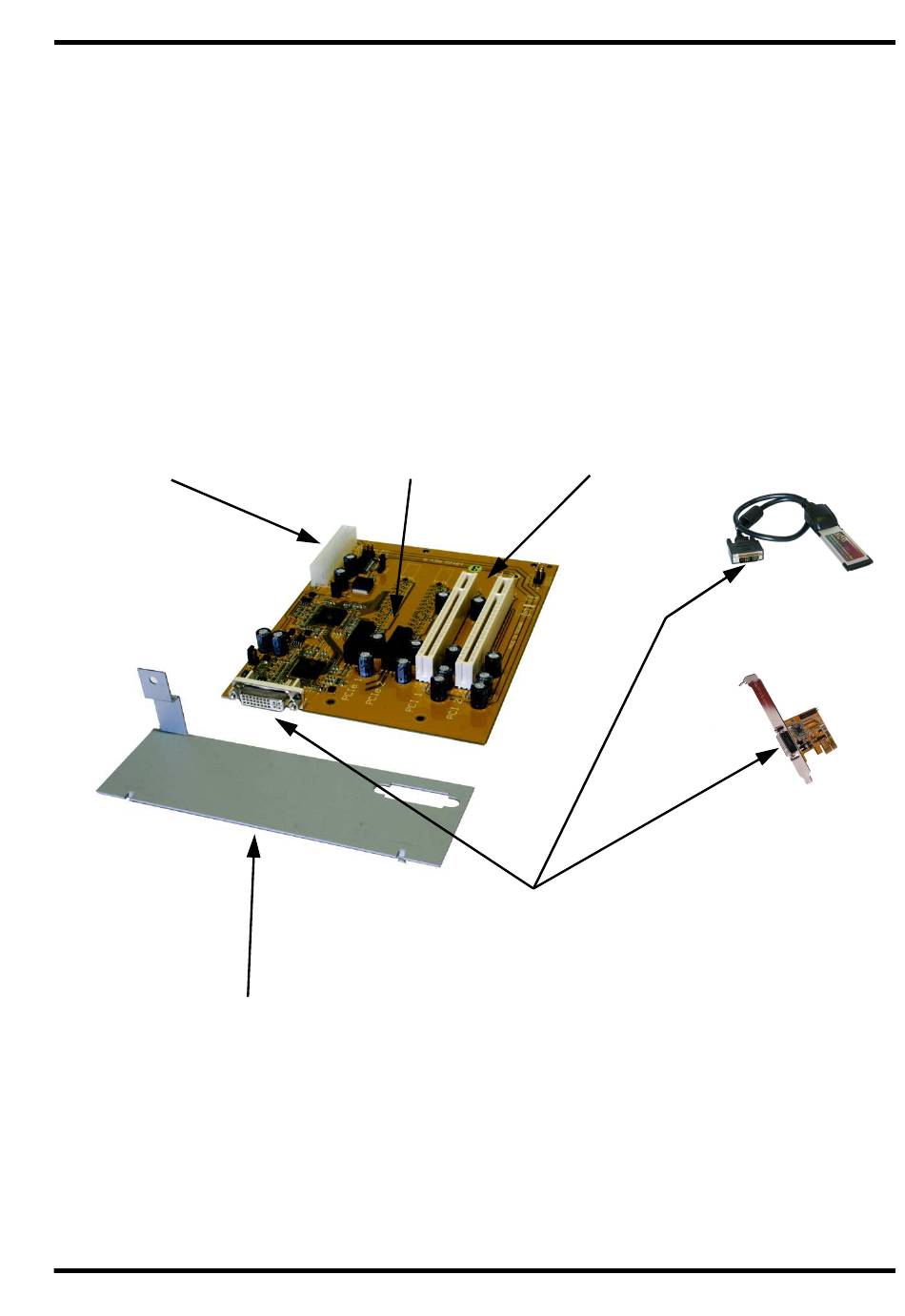

2. Layout

ATX 2.0 Anschluss
ATX Blende
ACHTUNG!!! Bitte schließen Sie die EX-1045 oder das Kabel niemals an Ihre Grafik-
karte oder Ihren Monitor an. Dies kann zur Beschädigung Ihrer Hardware führen!
2x PCI-Express Slot
DVI–(ähnlicher) Anschluss.
Kabel ist im Lieferumfang der EX-1095 oder
EX-1096 enthalten!
Achtung!!! Bitte in keinem Fall ein normales
DVI-Kabel verwenden!
Seite 3 3 3 3 Seite
Seite Seite
2x PCI Slot EX-1096 (Optional)
EX-1095 (Optional)
