MONTAGE

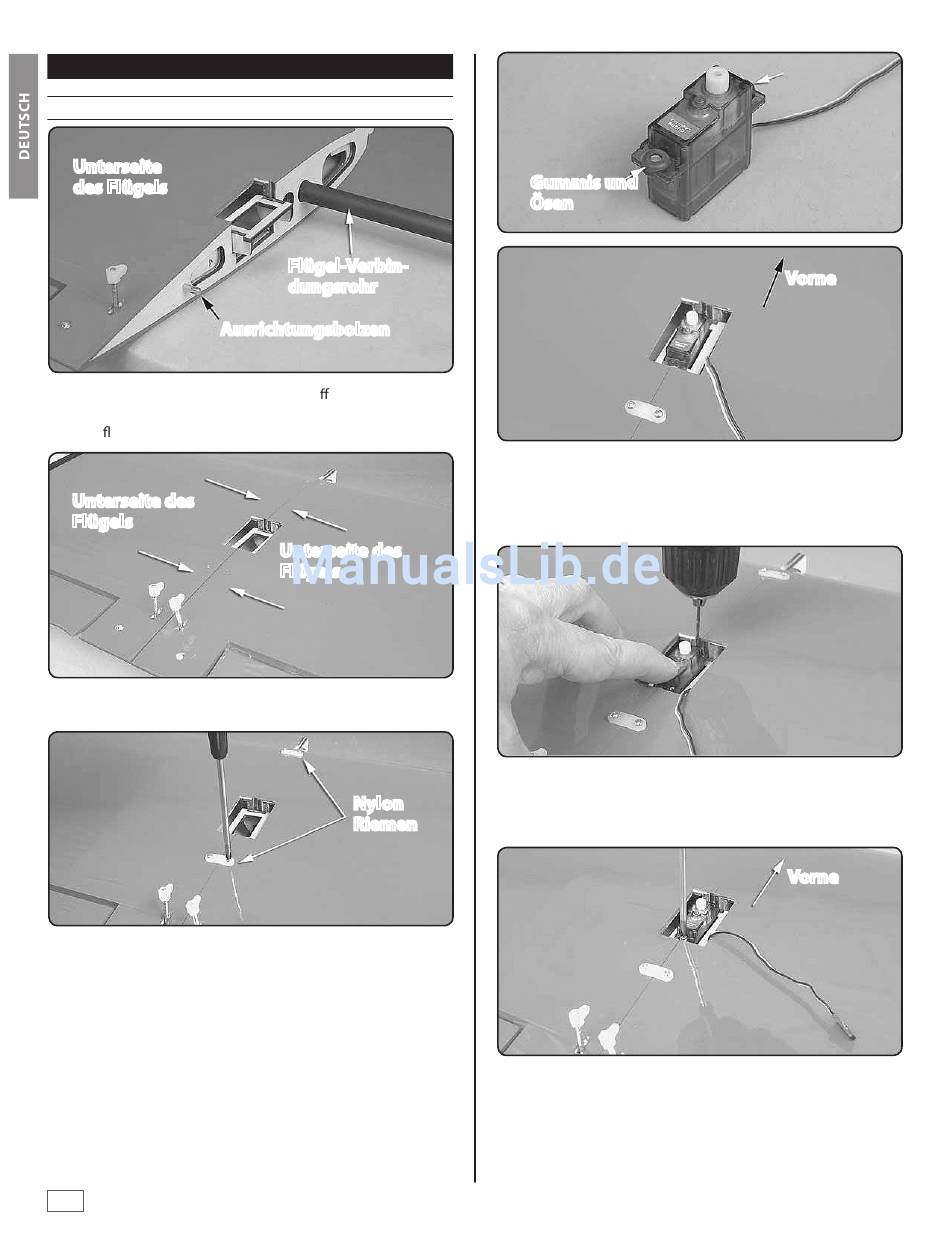

MONTAGE DES FLÜGELS
Unterseite
des Flügels
Ausrichtungsbolzen
1. Installieren Sie das 530 mm Kohlensto faser-Flügelverbin-
dungsrohr und den 25,4 mm Stahlpassstift in die rechte
Trag äche, wie gezeigt.
Unterseite des
Flügels
2. Den linken Flügel schieben Sie an den rechten Flügel
heran, wie dargestellt.
3. Befestigen Sie die Flügelhälften mit Hilfe der beiden mit-
gelieferten Nylon-Riemen und vier #2 x 9,5 mm selbst-
schneidenden Schrauben.
8
Flügel-Verbin-
dungsrohr
Unterseite des
Flügels
Nylon
Riemen
Gummis und
Ösen
4. Installieren Sie die Gummitüllen und Ösen, die beim Servo
enthalten sind und legen Sie das Servo in das Querruder-
servo Fach, wie gezeigt. Hinweis: Sie müssen möglicher-
weise eine gebogenen Büroklammer benutzen, um die
Servostecker aus dem Flügel zu ziehen.
5. Bohren Sie ein 1,6-mm-Loch durch jedes Montage-Loch.
Bohren Sie nicht den ganzen Weg durch den Flügel. Die
Löcher sollten nur für die Länge der Servobefestigungs-
schrauben tief genug sein.
6. Installieren Sie das Servo in das Querruderservo-Fach mit
den Servo-Befestigungsschrauben, die mit Ihrem Servo
kamen. Der Abtrieb des Servos muss nach vorne zeigen.
Vorne
Vorne
