Schéma De Connexion - Behnke-Telecom 5 Anleitung

Notice pour série 5
F
Mise en service

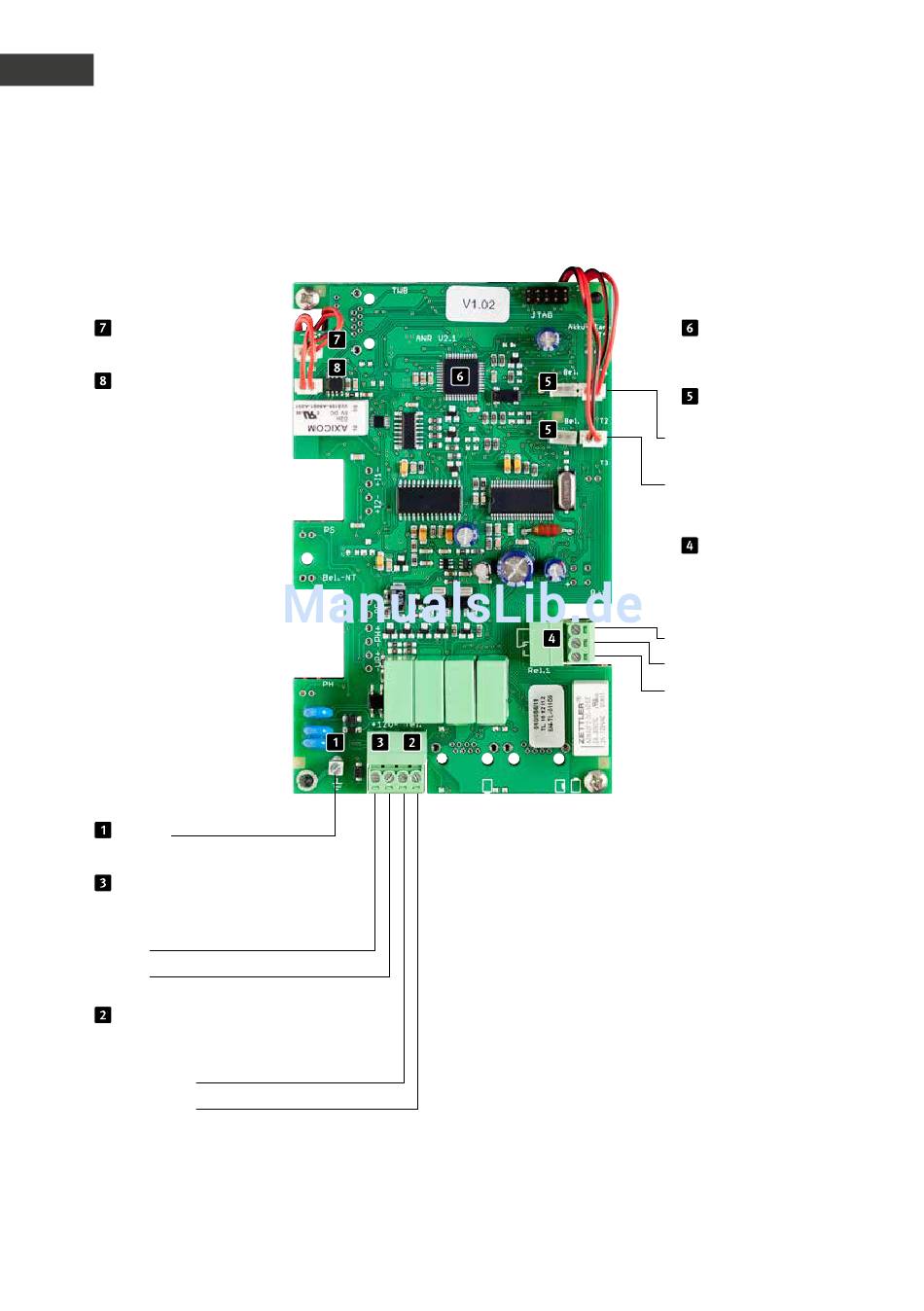

3.3. Schéma de connexion
Microphone
Haut-parleur
Terre
Alimentation supplémentaire
tension à potentiel isolé, par ex. bloc
dʼalimentation de Behnke
+
15 V =
–
Ligne téléphonique
ligne principale analogue ou poste annexe
dʼune installation téléphonique
Fil électrique a
Fil électrique b
80
Processeur
Touche
Touche 1
Touche 2
Relais 1
Commutation du relais :
max. 60 VA/24 W : 0,5 A,
120 V~/1 A, 24 V=
Contact de commande
Contact repos
Contact de travail
www.behnke-online.fr
