Notice pour série 5
F

Notice rapide

notiCe rAPide
1.

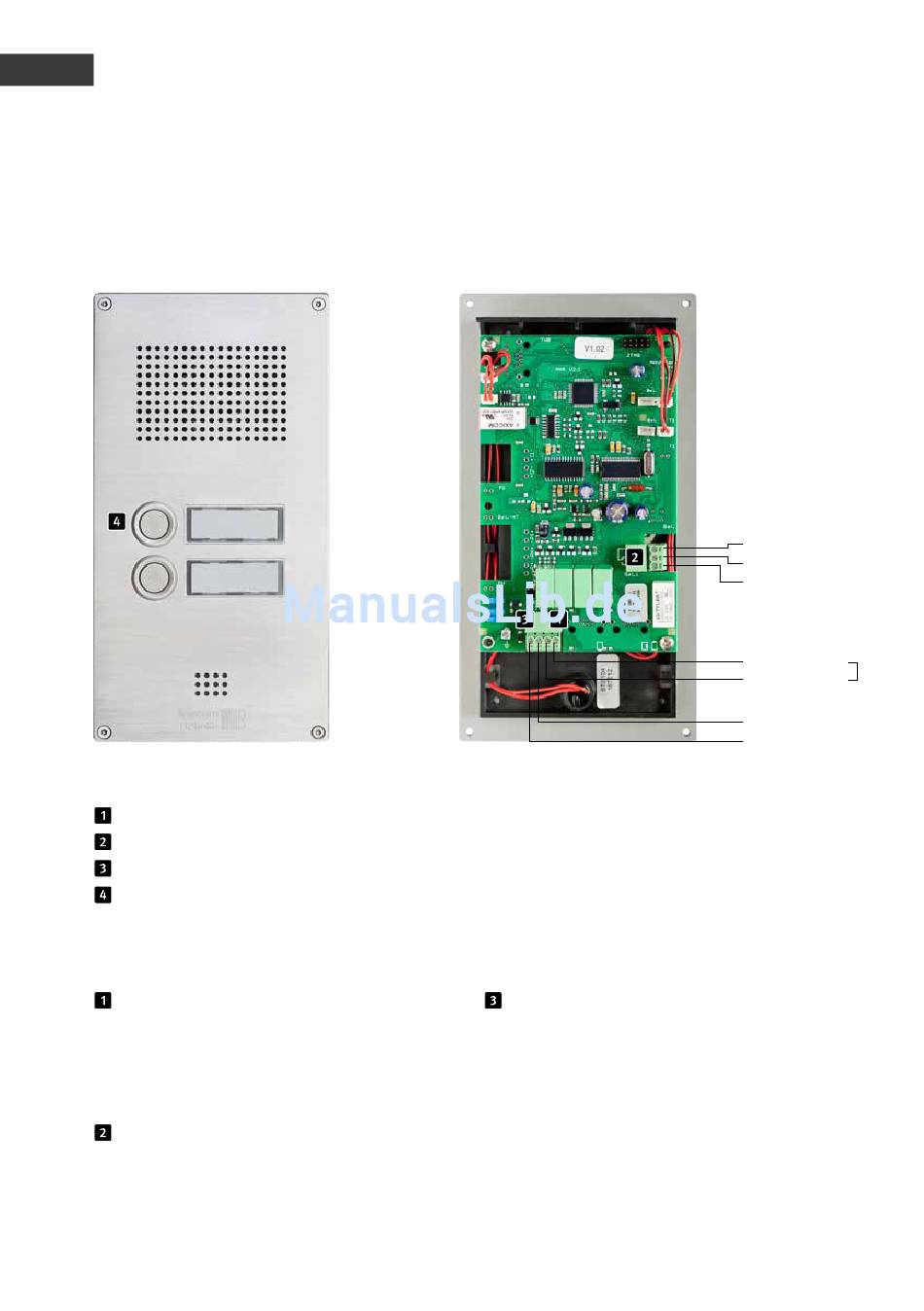

1.1. Installation

Ligne téléphonique ; ligne principale analogue ou poste annexe dʼune installation téléphonique
Relais ; puissance de commutation du relais : max. 60 VA/24 W : 0,5 A, 120 V~/1 A, 24 V=
Alimentation supplémentaire ; tension à potentiel isolé, par ex. un bloc dʼalimentation Behnke
Touches dʼappel direct 1 et 2
Raccorder la ligne téléphonique aux bornes
à vis « Tel ». Après avoir été connecté à
la ligne téléphonique, lʼappareil sʼinitialise
en émettant un son aigu pendant quelques
secondes.
Câbler le relais dʼouverture de la porte.
72
Le cas échéant, brancher lʼalimentation
supplémentaire 15 V. Les fonctions
dʼéclairage des champs dʼinscription,
les amplificateurs supplémentaires ou
lʼutilisation dʼune annonce requièrent une
alimentation supplémentaire. Elle nʼest
cependant pas nécessaire pour le fonction-
nement de base de lʼappareil.
www.behnke-online.fr
Contact de commande
Contact repos
Contact de travail
Fil électrique a
Tél.
Fil électrique b
–
15 V=
+
