Bemaßung
bemAssung
7.

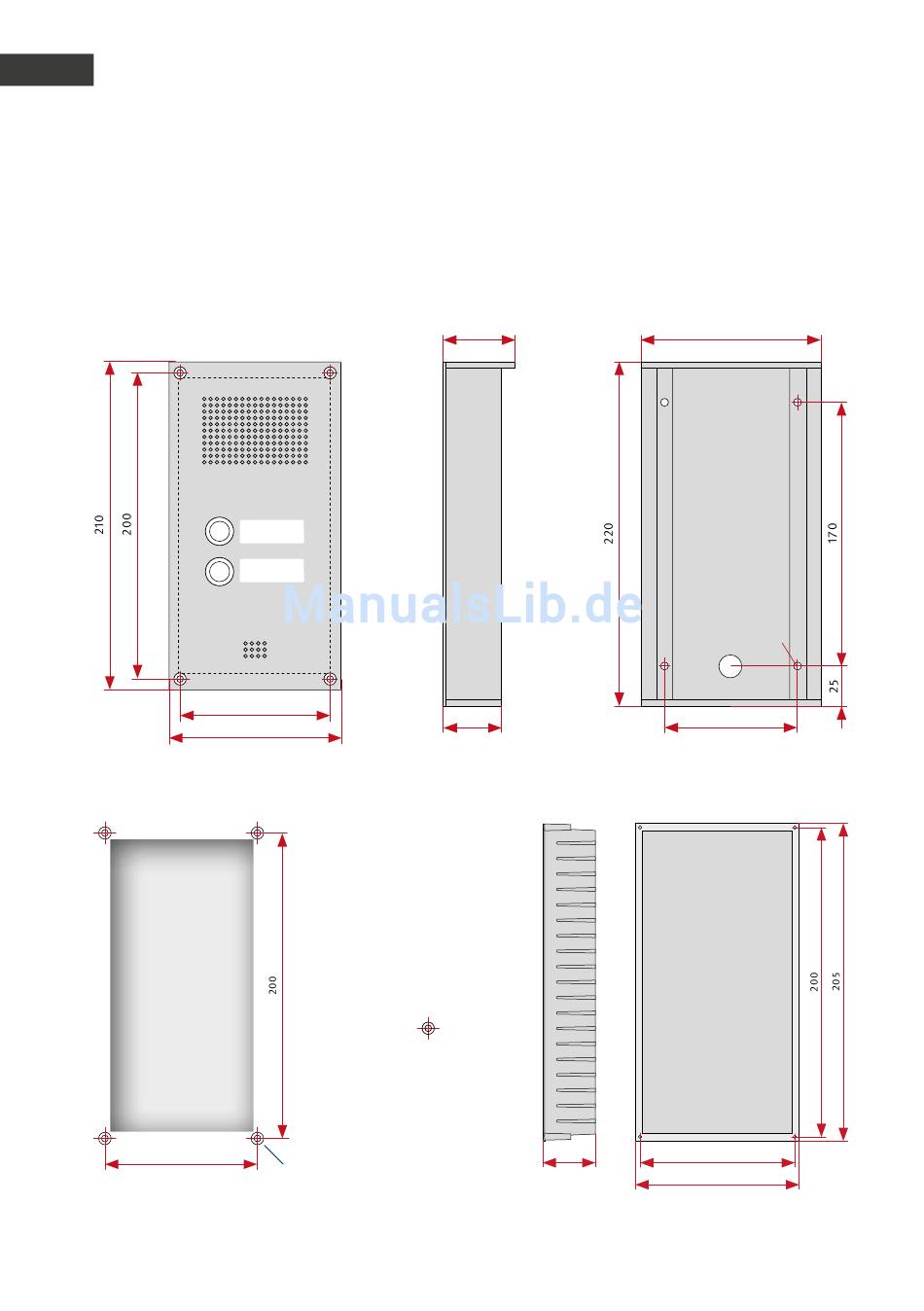

7.1. Unter- und Aufputzvariante
Frontalansicht
Wandeinbau (ohne Gehäuse)
Benötigter
Hohlraum
Breite 95 mm
Höhe 190 mm
100
30
100
110
▸
Tiefe mit Elektronik:
ca. 30 mm
▸
Wir empfehlen eine Hohl-
raumtiefe von 43-53 mm,
um genügend Platz für
Verkabelung u. Ä. zu haben.
▸
Bohrungen mit
Gewinde M3 =
M3
Aufputzgehäuse
45
Seite
39
Unterputzgehäuse
34
115
Rücken
Ø 4 mm
85
100
106
