3TM
Ergänzung zur Betriebsanleitung 9229 0090 100 0-
De- und Montage der elektronischen Steuerung
BETRIEBSANLEITUNG

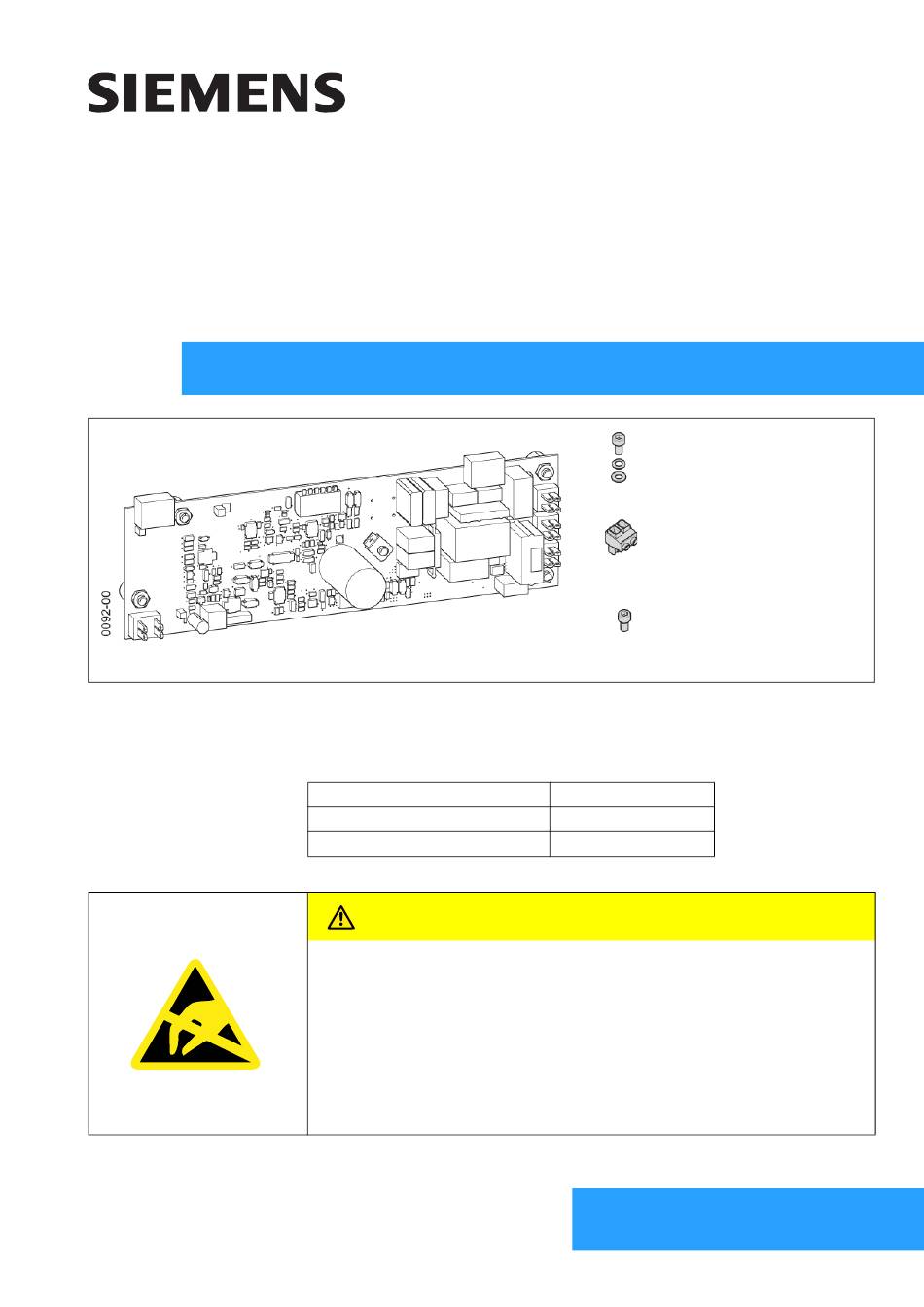

Fig. 1

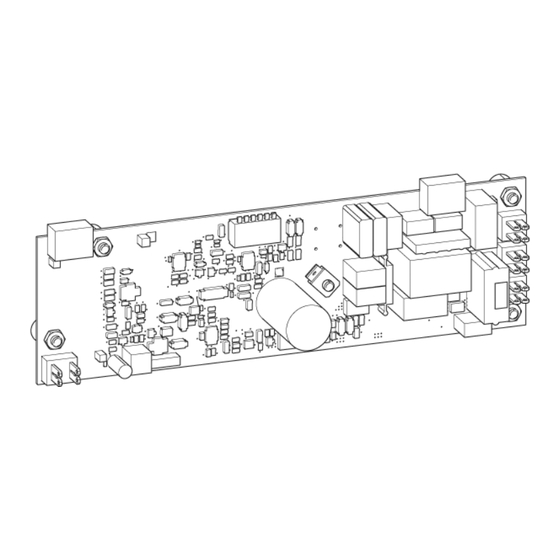

Elektronische Steuerung 3TY5902-0AA. mit Zubehör
© Siemens AG 2016. Alle Rechte vorbehalten.
Diese Ergänzung beschreibt die De- und Montage der elektronischen Steuerung für
das Vakuum-Schütz 3TM. Gültig für folgende Bestellnummern:
Elektronische Steuerung
AC/DC 48 V bis 60 V
AC/DC 110 V bis 240 V
VORSICHT
Sachschaden durch elektrostatische Entladung an der elektronischen
Steuerung
Durch elektrostatische Entladung kann an der elektronischen Steuerung Sach-
schaden entstehen und die Funktion eingeschränkt werden.
Um Schäden an elektronischen Bauteilen zu vermeiden, sind vorhandene elek-
trostatische Ladungen an Händen oder Werkzeugen durch das Berühren an ge-
erdeten Oberflächen zu entladen, bevor elektronische Bauteile berührt und bevor
Anschlussstecker abgezogen werden.
3TY5902-0AA.
2 x M5
Schraube mit Innen-
sechskant, Schnorr-
scheibe und
Unterlegscheibe
2 x
Stecker A1/A2 und
E1/E2
5 x M4
Schraube mit Innen-
sechskant
Bestellnummer
3TY5902-0AA0
3TY5902-0AA1
Bestell-Nr.: 9229 0092 100 0-
Stand: 08.2017 de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens 3TM
Inhaltszusammenfassung für Siemens 3TM
- Seite 1 Schraube mit Innen- sechskant Fig. 1 Elektronische Steuerung 3TY5902-0AA. mit Zubehör Diese Ergänzung beschreibt die De- und Montage der elektronischen Steuerung für das Vakuum-Schütz 3TM. Gültig für folgende Bestellnummern: Elektronische Steuerung Bestellnummer AC/DC 48 V bis 60 V 3TY5902-0AA0 AC/DC 110 V bis 240 V...
-
Seite 2: Inhaltsverzeichnis
Inhalt ..............Nach Empfang der Lieferung: ..................Lieferumfang ................... Auspacken ....................Transport Lagerung ..................... 4 Demontage der elektronischen Steuerung ..........5 Montage der elektronischen Steuerung ............6 ..........Konfiguration der elektronischen Steuerung ....................Service Nach Empfang der Lieferung: • Verpackung auf Beschädigung prüfen. •... -
Seite 3: Transport
Transport Hinweis Transport des Vakuum-Schützes Der Transport des Vakuum-Schützes durch Anfassen und Heben an den seitli- chen Hilfsschaltern (23) führt zu Sachschaden. Vakuum-Schütz nur durch Anfassen unter dem Antriebskasten (34), der Basis- Platte (2) oder den Polschalen (7) transportieren. Aufgrund des geringen Gewichtes sind keine Kranösen vorgesehen. -
Seite 4: Lagerung
Lagerung Hinweis Schäden durch elektrostatische Entladung! Die Lagerung der elektronischen Steuerung ohne Verpackung für elektrostatisch gefährdete Bauelemente (EGB) kann zu Beschädigung durch elektrostatische Entladungen führen. Die elektronische Steuerung nur in der EGB-Verpackung lagern, um Beschädi- gung durch elektrostatische Entladungen zu verhindern. Hinweis Korrosionsschäden bei unsachgemäßer Lagerung! Die elektronische Steuerung ist in der EGB-Verpackung lagerfähig, sofern die un-... -
Seite 5: Demontage Der Elektronischen Steuerung
Demontage der elektronischen Steuerung Hinweis Spannungsfreiheit abwarten. Nicht vorher anfassen. Fig. 4 Abdeckhaube demontieren Fig. 5 Elektronische Steuerung demontieren Abdeckhaube • Stecker A1/A2 und E1/E2 abziehen und Kabel der Stecker demontieren. demontieren • Schrauben der Abdeckhaube (25) mit den Unterlegscheiben seitlich demontie- ren und nach oben abnehmen. -
Seite 6: Elektronische Steuerung Montieren
Montage der elektronischen Steuerung Hinweis Stecker für A1/A2 und E1/E2 können durch mehrmaliges Abziehen an Halt verlieren. Bei Einsatz eines neuen Vakuum-Schütz nur die im Beipack mitgelieferten neuen Stecker benutzen und neu verdrahten. Elektronische Steuerung • Neue Sicherungselemente aus dem Beipack verwenden. montieren •... -
Seite 7: Abdeckhaube Montieren
6 ± 0,5 Nm 3 ± 0,5 Nm Fig. 8 Elektronische Steuerung montieren Fig. 9 Abdeckhaube montieren Basis-Platte Stecker der Verklinkung E1/E2 Abdeckung der Entklinkung Stecker der Versorgungsspannung A1/A2 Elektronische Steuerung Abdeckhaube der elektronischen Steuerung DIP-Schalter S2 Abdeckhaube montieren • Abdeckhaube (25) aufsetzen und mit Schrauben, Spannscheiben und Unterleg- scheiben montieren. - Seite 8 Fig. 10 Anschlüsse der elektronischen Steuerung Fig. 11 Optimale Leitungsverlegung und -befestigung Stecker der Verklinkung E1/E2 Stecker der Versorgungsspannung A1/A2 Elektronische Steuerung Abdeckhaube der elektronischen Steuerung Hinweis Die Schaltpläne sind in der BA 9229 0090 100 0- enthalten. 9229 0092 100 0- 2017-08-25...
-
Seite 9: Konfiguration Der Elektronischen Steuerung
Konfiguration der elektronischen Steuerung Bei einer Nachbestellung des Schaltgeräts beachten: Wird die ab Werk gelieferte Konfiguration des Vakuum-Schützes 3TM kundenseitig verändert, wird die MLFB auf dem Leistungsschild ungültig und die Garantie erlischt. Die MLFB muss dann auf dem Leistungsschild geändert werden. -
Seite 10: Kundenservice
Service Ansprechpartner für Siemens-Service: Kundenservice • Tel.: +49 180/524 7000 • Fax: +49 180/524 2471 • im Internet unter der Web-Adresse: www.siemens.com/energy-support • per E-Mail: support.energy@siemens.com • oder jede lokale Siemens-Vertretung. 9229 0092 100 0- 2017-08-25... - Seite 11 Notizen: 9229 0092 100 0- 2017-08-25...
- Seite 12 Herausgegeben von Siemens AG Energy Management Division Medium Voltages & Systems Schaltwerk Berlin Nonnendammallee 104 13629 Berlin...
