RF RC M30 / RF HS M30 / RF GS M30 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttore di radio
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt. Es
entspricht der Richtlinie der Europäischen Union für Funkanlagen
2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada und
Mexiko bestimmt. Es entspricht den Anforderungen der FCC-Regeln
und der IC-Regeln, RSS-210. Es hat eine Zulassungsnummer für die
mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.
Das Gerät besteht im Wesentlichen aus drei Teilen: der Energieversor-
gung mit der Lithiumbatterie, dem Funkteil mit integriertem 4-fach In-
terface für die externe Sensorik und dem Anschlussteil für die externe
Sensorik. Die Energieversorgung erfolgt mit einer nicht wieder auflad-
baren Lithium-Batterie CR2032 mit einer Nennkapazität von 240 mAh.
Achtung vor Inbetriebnahme muss die Lithium-Zelle durch Entfernen
des Isolators bzw. durch einsetzen der Batterie aktiviert werden. Ein
Schaltereignis löst jeweils eine Funksendung aus. Bei jeder Sendung
wird auch der Spannungszustand der Batterie mit übertragen. Die
Übertragung erfolgt auf einer Frequenz von 868,3 MHz (EU) oder 915,0
MHz (USA, Kanada, Mexiko) oder 917,0 MHz (Brasilien) oder 916,5 MHz
(Japan). Es besteht die Möglichkeit ein Statussignal zu übertragen bei
dem unabhängig von einem Schaltsignal der aktuelle Schaltzustand
des Sensors übertragen wird. Standardmäßig ist diese Zeit nicht ein-
gestellt. Der Empfänger muss das sWave ® Protokoll der steute-Mo-
dule unterstützen.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein so-
genannter Funkschatten. Zwar können Funkwellen Wände durchdrin-
gen, doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld:
Sichtverbindung im Innenbereich:
Sichtverbindung freies Feld (SW922):
Sichtverbindung im Innenbereich (SW922):
Montagehinweise

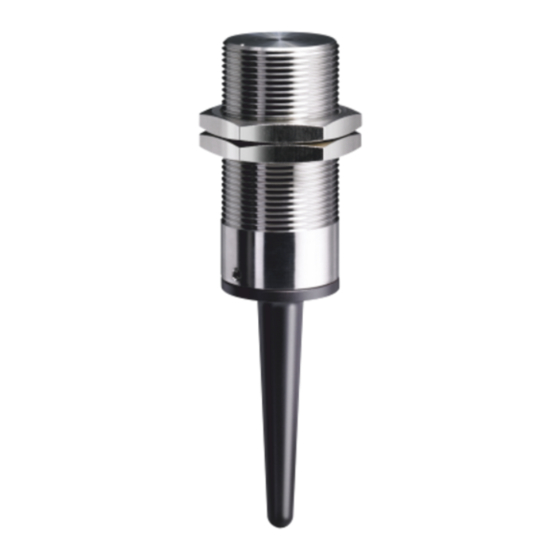

Der Funkschalter kann in einem geeigneten Träger und einer Durch-
gangsbohrung mittels zweier Muttern befestigt werden. Das Material
sollte nicht ferromagnetisch sein. Im Einzelfall ist eine Prüfung der
ordnungsgemäßen Funktion durchzuführen. Der Betätigter sollte min.
8 mm Abstand zu ferromagnetischem Material aufweisen. Im Einzel-
fall ist auch hier eine Prüfung der ordnungsgemäßen Funktion durch-
zuführen. Obwohl der Funkschalter in Gewindebauform wie Bolzen
aussieht sind nur geringe Anzugsmomente anzuwenden. Da der Sen-
sorteil schlagempfindlich ist, darf die Frontfläche keinesfalls als An-
schlag benutzt werden. Der Funkschalter ist gemäß der in der Monta-
ge- und Anschlussanleitung des Empfängers beschriebenen Inbe-
triebnahme einzulernen. Die Reichweite hängt stark von den örtlichen
Gegebenheiten ab. So kann das Funksignal stark von leitfähigen Mate-
rialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie z. B.
Aluminium- Kaschierung auf Dämmmaterialien. Im Einzelfall ist ein
Test mit dem Feldstärkemessgerät swView 868, Mat.-Nr. 1190393,
bzw. swView 915, Mat.-Nr. 1221794, vorab durchzuführen (swView 922
und swView917 nur auf Anfrage).
Hinweise
Die Verarbeitung eines Schaltbefehls vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der steute-Wireless-Daten-
übertragung. Das Schaltsignal eines Senders darf nicht in einem kür-
zeren Abstand erzeugt werden, da dieses Signal dann
unterdrückt wird.
Technische Änderungen vorbehalten. Umbauten und Veränderungen
am Gerät sind nicht gestattet. steute übernimmt keine Haftung für
Empfehlungen, die durch diese Beschreibung gegeben oder impliziert
werden. Aufgrund dieser Beschreibung können keine neuen, über die
allgemeinen steute-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Sicherheitshinweise
Der elektrische Anschluss darf nur von autorisiertem Fachpersonal
durchgeführt werden. Der Funkempfänger darf nicht in Verbindung
mit Geräten benutzt werden, die direkt oder indirekt gesundheits- oder
lebenssichernden Zwecken dienen oder durch deren Betrieb Gefahren
für Menschen, Tiere oder Sachwerte entstehen können.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten
90...100%
2. Die Batterie darf vom Betreiber gewechselt werden.
65...95%
10...90%
0...10%
ca. 450 m
ca. 40 m
1 / 20
ca. 150 m
ca. 20 m
