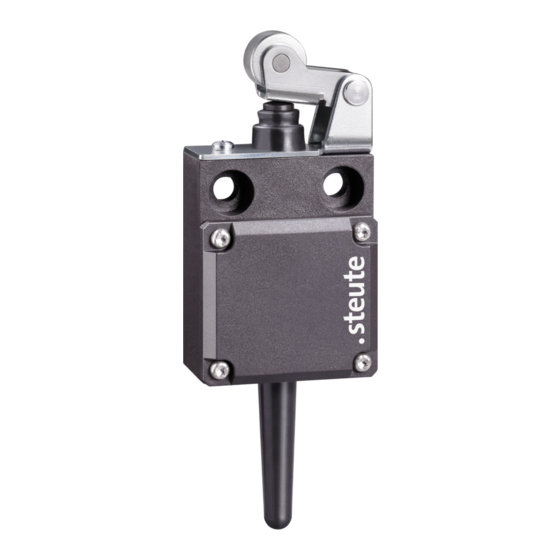

steute RF 13 SW868 Montage- Und Anschlussanleitung

RF 13 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttore di radio
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Bestimmung und Gebrauch
Das Gerät des Typs SW868 ist für den Betrieb in der EU bestimmt. Es
entspricht der Richtlinie der Europäischen Union für Funkanlagen
2014/53/EU (RED).
Das Gerät des Typs SW915 ist für den Betrieb in den USA, Kanada und
Mexiko bestimmt. Es entspricht den Anforderungen der FCC-Regeln
und der IC-Regeln, RSS-210. Es hat eine Zulassungsnummer für die
mexikanischen Bundesstaaten.
Das Gerät des Typs SW917 ist für den Betrieb in Brasilien bestimmt.
Es entspricht den Anforderungen der Resolucão 242/2000.
Das Gerät des Typs SW922 ist für den Betrieb in Japan bestimmt. Es
entspricht den Anforderungen des ARIB STD-T108.
Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Die Übertragung erfolgt auf einer
Frequenz von 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada, Mexiko)
oder 917,0 MHz (Brasilien) oder 916,5 MHz (Japan). Der Empfänger
muss das Funkprotokoll der sWave ® 868/915-Funktechnologie unter-
stützen.
Befestigung / Anschluss
Den Funkschalter auf einer ebenen Fläche befestigen. Den Schalter
nicht als mechanischen Anschlag verwenden. Der Funkschalter ist
gemäß der in der Montage- und Anschlussanleitung des Empfängers
beschriebenen Inbetriebnahme einzulernen. Die Reichweite hängt
stark von den örtlichen Gegebenheiten ab. So kann das Funksignal
stark von leitfähigen Materialien beeinträchtigt werden. Dies gilt auch
für dünne Folien wie z.B. Aluminium- Kaschierung auf Dämmmate-
rialien.
Reichweitenplanung
Da es sich bei den Funksignalen um elektromagnetische Wellen han-
delt, wird das Signal auf dem Weg vom Sender zum Empfänger ge-
dämpft. D.h. sowohl die elektrische als auch die magnetische Feld-
stärke nimmt ab, und zwar umgekehrt proportional zum Quadrat des
Abstandes von Sender und Empfänger (E,H~1/r²). Neben dieser natür-
lichen Reichweiteneinschränkung kommen noch weitere Störfaktoren
hinzu: Metallische Teile, z.B. Armierungen in Wänden, Metallfolien von
Wärmedämmungen oder metallbedampftes Wärmeschutzglas reflek-
tieren elektromagnetische Wellen. Daher bildet sich dahinter ein so-
genannter Funkschatten. Zwar können Funkwellen Wände durchdrin-
gen, doch steigt dabei die Dämpfung noch mehr als bei Ausbreitung
im Freifeld.
Durchdringung von Funksignalen:
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten sind:
Sichtverbindung freies Feld:
Sichtverbindung im Innenbereich:
Sichtverbindung freies Feld (SW922):
Sichtverbindung im Innenbereich (SW922):
Hinweise
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der steute-Wireless-Daten-
übertragung. Das Schaltsignal eines Senders darf nicht in einem kür-
zeren Abstand erzeugt werden da sonst dieses Signal unterdrückt
wird. Technische Änderungen vorbehalten. Umbauten und Verände-
rungen am Gerät sind nicht gestattet. steute übernimmt keine Haftung
für Empfehlungen, die durch diese Beschreibung gegeben oder impli-
ziert werden. Aufgrund dieser Beschreibung können keine neuen, über
die allgemeinen steute-Lieferbedingungen hinausgehenden, Garan-
tie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige War-
tung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde, nicht-
kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Keine Druckluft verwenden, um
zu reinigen.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur Entsorgung
beachten.
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.
English
Destination and use
The device of type SW868 is intended for use in the European Union.
It complies with the European Union's Directive 2014/53/EU (RED) for
radio equipment.
The device of type SW915 is intended for use in Canada, USA, and Mex-
ico. It complies with the requirements of FCC Rules and IC Rules, RSS-
210. It has an approval number for the Mexican states.
The device of type SW917 is intended for use in Brazil. It complies with
the requirements of Resolucão 242/2000.
The device of type SW922 is intended for use in Japan. It complies with
the requirements of ARIB STD-T108.
The one channel wireless switch is used to switch electrical loads via
radio transmission. The transmission is carried out at a frequency
90...100%
of 868.3 MHz (EU) or 915.0 MHz (USA, Canada, Mexico) or 917.0 MHz
65...95%
(Brazil) or 916.5 MHz (Japan). The receiver must conform to the proto-
10...90%
col of the sWave ® 868/915 wireless technology.
0...10%
Mounting / Wiring
ca. 450 m
Mount the wireless switch on an even surface. Do not use the switch
ca. 40 m
as a mechanical endstop. The wireless switch must be installed ac-
ca. 150 m cording to the mounting and wiring instructions of the receiver. The
ca. 20 m wireless range accordingly depends on the local conditions. Thus,
