Orion StarBlast Bedienungsanleitung Seite 8

Lockern einer der drei Stellschrauben für die Sekundärspiegelausrichtung
(wobei die anderen beiden Schrauben jeweils angezogen bleiben, siehe
Abbildung 10). Das Ziel besteht darin, die Reflexion des Primärspiegels
im Sekundärspiegel zu zentrieren (Abbildung 10d). Machen Sie sich
keine Sorgen, wenn die Reflexion des Sekundärspiegels (der kleinste
Kreis mit dem „Punkt" der Kollimationskappe in der Mitte) außerhalb
des Zentrums liegt. Dies werden Sie im nächsten Schritt beheben.
ausrichten des Primärspiegels
Die letzte Einstellung wird für den Primärspiegel durchgeführt. Sie ist
erforderlich, wenn, wie in Abbildung 8d dargestellt, der Sekundärspiegel
zwar unter dem Fokussierer und die Reflexion des Primärspiegels im
Sekundärspiegel zentriert ist, die kleine Reflexion des Sekundärspiegels
(mit dem „Punkt" der Kollimationskappe) jedoch nicht.
Die Neigung des Primärspiegels wird über drei federbelastete
Rändelschrauben für die Kollimation am hinteren Ende des Optikrohrs
(Unterseite der Primärspiegelzelle) eingestellt. Diese sind die größeren
Rändelschrauben. Die anderen drei kleineren Rändelschrauben
halten den Spiegel in Position. Diese Rändelschrauben müssen gelöst
werden, bevor die Kollimationsanpassungen für den Primärspiegel
vorgenommen werden können.
Um mit der Ausrichtung zu beginnen, lockern Sie die kleinen
Rändelschrauben, die den Primärspiegel halten, jeweils um einige
Umdrehungen. (Abbildung 11)
Versuchen Sie nun, eine der größeren Rändelschrauben für die
Kollimation mit den Fingern zu lockern oder weiter anzuziehen
(Abbildung 12). Schauen Sie im Fokussierer nach, ob sich die
Sekundärspiegelreflexion mehr in die Mitte des Primärspiegels
bewegt hat. Dies können Sie mit Hilfe der Kollimationskappe und
der Markierung der Spiegelmitte leicht feststellen, wenn Sie einfach
nachsehen, ob sich der „Punkt" der Kollimationskappe an den „Ring"
in der Mitte des Primärspiegels heran- oder von ihm fortbewegt hat.
Wenn Sie den Punkt so gut wie möglich im Ring zentriert haben,
ist Ihr Primärspiegel kollimiert. Das Bild bei einem Blick durch die
Kollimationskappe sollte dem von Abbildung 8e ähneln. Ziehen Sie
die Rändelschrauben wieder fest.
Ein einfacher Sternentest wird Ihnen zeigen, ob die Optik exakt
kollimiert ist.
sternentest des teleskops
Richten Sie das Teleskop im Dunkeln auf einen hellen Stern hoch am
Himmel, und zentrieren Sie ihn der Mitte in des Sichtfelds. Reduzieren
Sie mit dem Fokussierrad langsam die Bildschärfe. Wenn das Teleskop
korrekt kollimiert ist, sollte die sich ausdehnende Scheibe einen
perfekten Kreis (Abbildung 13) bilden. Wenn das Bild unsymmetrisch
angezeigt wird, ist das Teleskop nicht perfekt kollimiert. Der dunkle
Schatten des Sekundärspiegels sollte, wie das Loch in einem Donut,
im Zentrum des unfokussierten Kreises erscheinen. Wenn das „Loch"
unzentriert erscheint, ist das Teleskop nicht richtig kollimiert.
Wenn Sie den Sternentest durchführen, und der helle Stern, den Sie
ausgewählt haben, ist im Okular nicht exakt zentriert, dann ist die
Optik weiterhin nicht perfekt kollimiert, selbst wenn sie möglicherweise
ordnungsgemäß ausgerichtet wurde. Es ist entscheidend, dass der
Stern zentriert bleibt. Deshalb müssen Sie im Laufe der Zeit leichte
Korrekturen an der Position des Teleskops vornehmen, um die
scheinbare Bewegung des Himmels zu berücksichtigen.
8

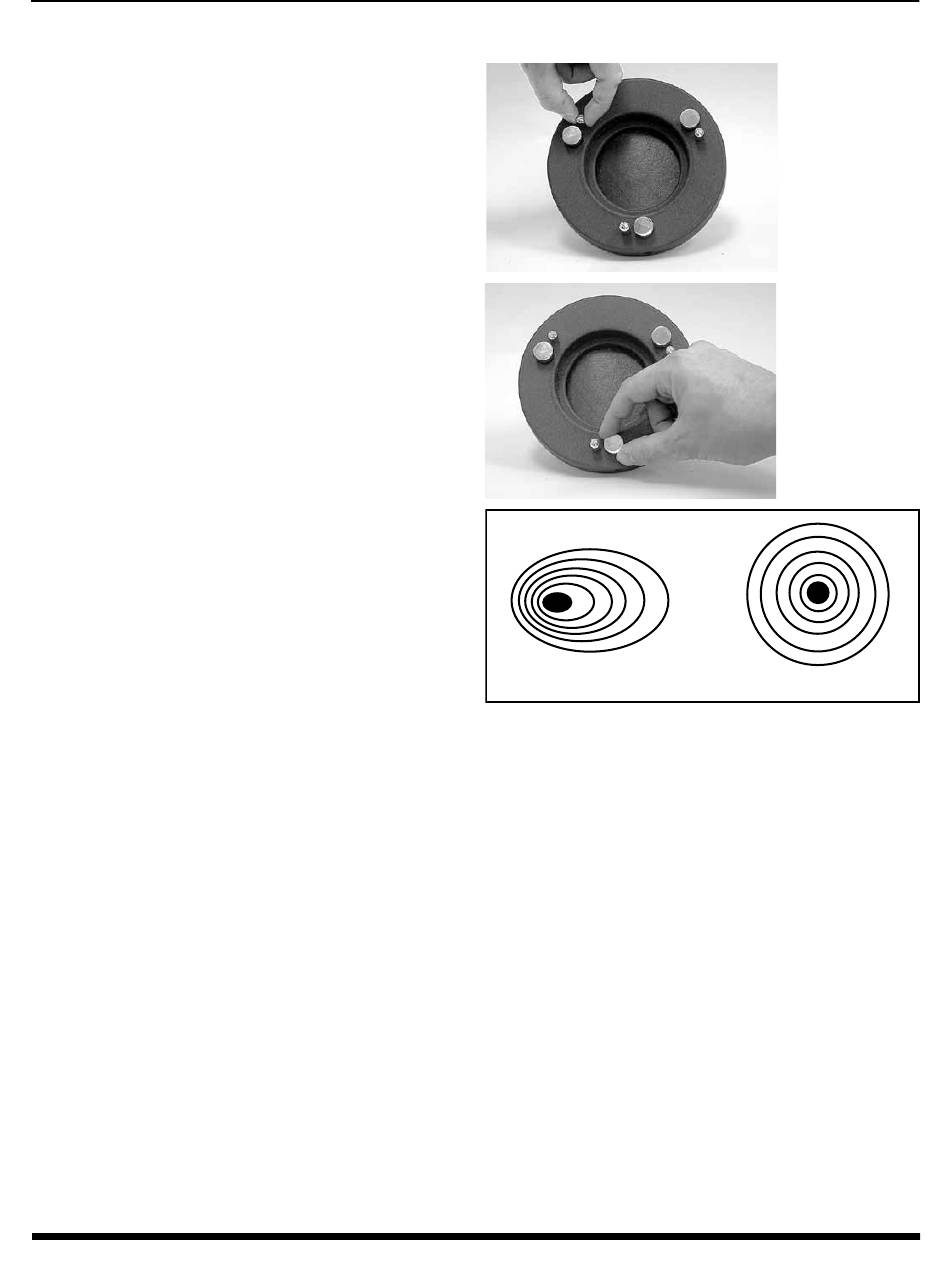

Fehlkollimation
abbildung 13.
Mit einem Sternentest wird ermittelt, ob die Teleskopoptik
richtig kollimiert ist. Wenn die Optik perfekt kollimiert ist, sollte eine unscharfe
Ansicht eines hellen Sterns durch das Okular so aussehen, wie auf der
rechten Seite dargestellt. Wenn der Kreis asymmetrisch ist (siehe Abbildung
auf der linken Seite), muss das Teleskop kollimiert werden.
abbildung 11.
Bevor eventuelle
Anpassungen
vorgenommen
werden können,
müssen zunächst
die drei kleinen
Rändelschrauben
gelöst werden,
mit denen der
Primärspiegel
fixiert ist.
abbildung 12.
Die Neigung des
Primärspiegels wird
durch Drehen einer
oder mehrerer
der drei großen
Rändelschrauben
für die Kollimation
eingestellt.
Kollimiert
