Reflexion Ihres Auges
Markierung der
Spiegelmitte für
mehr Klarheit nicht
dargestellt
Kante des
Sekundär-
spiegels
Sekundär-
spiegelhalter
Reflexion des
a.
Sekundärspiegelhalters
mit Streben
Reflektierende Oberfläche
Markierung der
der Kollimationskappe
Primärspiegelmitte
b.
d.

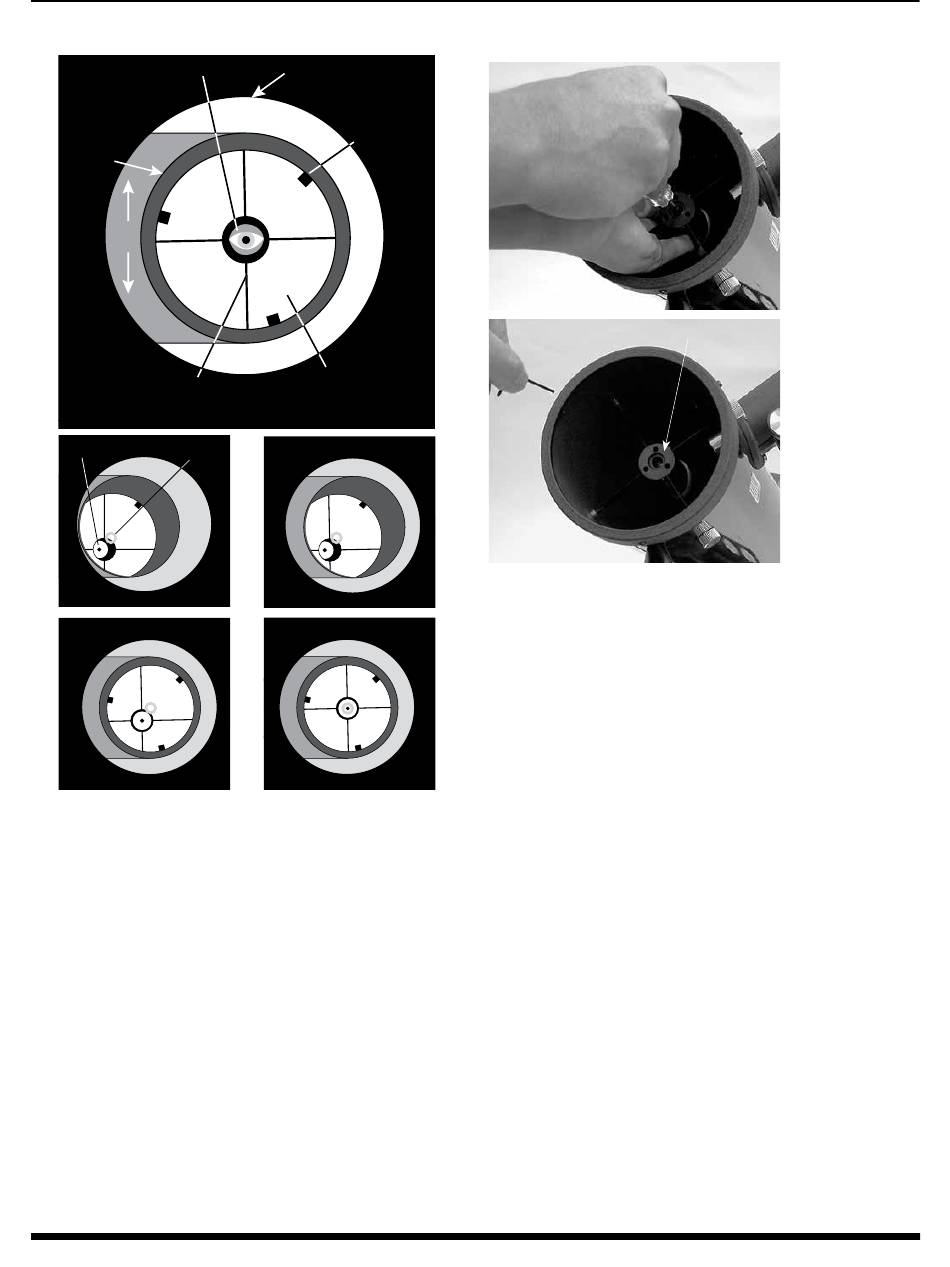

abbildung 8.
Kollimieren der Optik. (a) Bei korrekter Ausrichtung der
Spiegel zeigt sich längs des Okularauszugs des Fokussierers das dargestellte
Bild. (b) Wenn die Optik falsch ausgerichtet ist, könnte sich bei eingesetzter
Kollimationskappe ein ähnliches Bild wie oben abgebildet darstellen. (c) Hier
ist der Sekundärspiegel unter dem Fokussierer zentriert, jedoch muss er so
justiert (gekippt) werden, dass der Primärspiegel vollständig sichtbar wird.
(d) Der Sekundärspiegel ist korrekt ausgerichtet, aber der Primärspiegel
muss noch eingestellt werden. Wenn der Primärspiegel richtig ausgerichtet
wurde, ist der „Punkt" zentriert (wie in (e)).
Hinweis: Der Aufkleber für die Markierung der Spiegelmitte muss
nicht entfernt werden, sondern kann dauerhaft am Primärspiegel
befestigt bleiben. Da sich der Aufkleber genau im Schatten
des Sekundärspiegels befindet, beeinträchtigt er weder die
optische Leistung des Teleskops noch die Bildqualität. Dies mag
widersprüchlich erscheinen, ist aber wahr!
ausrichten des sekundärspiegels
Schauen Sie mit eingesetzter Kollimationskappe durch das Loch in
der Kappe auf den Sekundärspiegel (diagonal). Ignorieren Sie die
Reflexionen erst einmal. Der Sekundärspiegel selbst sollte parallel
zur Länge des Teleskops im Okularauszug des Fokussierers zentriert
Unteres Ende des
Okularauszugs des
Fokussierers
Reflexion
des Primär-
spiegelclips
Reflexion des
Primärspiegels
c.
e.
Stellschrauben (3) für die Sekundärspiegelausrichtung
werden. Wenn dies nicht der Fall ist, wie in Abbildung 8b gezeigt,
muss der Sekundärspiegel neu justiert werden. Diese Einstellung
wird jedoch nur selten, wahrscheinlich sogar niemals durchgeführt
werden müssen.
Sollte der Sekundärspiegel dennoch neu eingestellt werden müssen,
ist es hilfreich, das Teleskop in einem hell erleuchteten Raum auf eine
helle Fläche wie ein Stück weißes Papier oder eine weiße Wand zu
richten. Zudem kann es für die Kollimation nützlich sein, gegenüber des
Fokussierers (d. h. auf der dem Sekundärspiegel gegenüber liegenden
Seite) ein Stück weißes Papier in das Optikrohr des Teleskops zu
legen. Lockern Sie mit einem 2-mm-Innensechskantschlüssel die
drei kleinen Stellschrauben in der Zentralnabe der vier Streben
um einige Umdrehungen. Halten Sie jetzt den Spiegelhalter des
Sekundärspiegels fest (Vorsicht! Die Oberfläche des Spiegels
nicht berühren!), damit er sich nicht dreht, während Sie die mittlere
Schraube mit einem Kreuzschlitz-Schraubendreher (Abbildung 9)
einstellen. Wenn Sie die Schraube im Uhrzeigersinn drehen, wird der
Sekundärspiegel in Richtung der vorderen Öffnung des Optikrohrs
bewegt, während der Sekundärspiegel, wenn Sie die Schraube
gegen den Uhrzeigersinn drehen, zum Primärspiegel hinbewegt wird.
Hinweis: Achten Sie bei diesen Einstellungen darauf, dass Sie
die Streben nicht unter Spannung setzen, weil sie sich ansonsten
möglicherweise verbiegen.
Wenn der Sekundärspiegel im Okularauszug des Fokussierers
zentriert ist, drehen Sie den Sekundärspiegelhalter so weit, bis
die Reflexion des Primärspiegels möglichst zentriert auf dem
Sekundärspiegel erscheint. Sie muss nicht perfekt zentriert sein,
aber das ist jetzt erst einmal in Ordnung. Ziehen Sie die drei kleinen
Stellschrauben für die Sekundärspiegelausrichtung gleichmäßig fest,
um den Sekundärspiegel in dieser Position zu fixieren.
Wenn nicht die gesamte Primärspiegelreflexion im Sekundärspiegel
sichtbar ist (siehe Abbildung 8c), müssen Sie die Neigung des
Sekundärspiegels verstellen. Dies erreichen Sie durch abwechselndes
abbildung 9.
Zum Zentrieren des
Sekundärspiegels
unter dem
Fokussierer
halten Sie den
Spiegelhalter
mit den Fingern
fest, während
Sie die mittlere
Schraube mit
einem Kreuzschlitz-
Schraubendreher
festziehen. Berühren
Sie keinesfalls die
Spiegeloberfläche.
abbildung 10.
Stellen Sie die
Neigung des
Sekundärspiegels
durch Lockern oder
Festziehen der drei
Stellschrauben für
die Sekundärspiege-
lausrichtung mit
einem Innensechs-
kantschlüssel
(2 mm) ein.
