erzlichen Glückwunsch zum Kauf Ihres Orion StarBlast-Teleskops. Ihr neues StarBlast-Teleskop ist einfach zu bedienen
und erfordert nur sehr wenige Montagearbeiten. Das StarBlast-Teleskop ermöglicht Ihnen einen atemberaubenden Blick
auf den Mond, die Planeten und sogar Weltraumobjekte wie den Orionnebel. Diese Anleitung wird Ihnen beim Aufstellen
und Verwenden Ihres StarBlast-Teleskops behilflich sein. Lesen Sie sie daher sorgfältig durch.
teile des starBlast-teleskops:
1
explorer ii-Okular, 17 mm
Das Okular ist der Teil des Teleskops, durch das Sie
die gewünschten Objekte tatsächlich beobachten. Die
Vergrößerungsleistung wird durch die Brennweiten von Okular
und Teleskop bestimmt. Weitere Informationen zur Vergrößerung
finden Sie im Abschnitt zur Verwendung Ihres Teleskops.
2
eZ Finder ii-Reflexvisier:
Ein spezieller „Sucher", der Ihnen bei der Ausrichtung des
Teleskops auf bestimmte Himmelskörper hilft. Das EZ Finder
II-Reflexvisier ist mit einer roten LED ausgestattet, die die Stelle,
auf die Ihr Teleskop ausgerichtet ist, mit einem roten Punkt
markiert. Weitere Informationen zum EZ Finder II-Reflexvisier
finden Sie im Abschnitt „Erste Schritte".
3
Optikrohr:
Die Hauptkomponente des Teleskops.
4
Fokussierer
In den Fokussierer wird das Okular eingesetzt. Der Fokussierer
ist zugleich der Teil des Teleskops, mit dem das gewünschte
Objekt fokussiert wird. Eine Detailansicht des Fokussierers
sehen Sie in Abbildung 2.
5
Rohrschelle
Mit der Rohrschelle wird das Optikrohr an der hölzernen
Basis befestigt.
6
einstellknopf für die Vorspannung der
Höheneinstellung
Durch das Anziehen und Lockern dieses Einstellknopfs können
Sie die Vorspannung für die Höheneinstellung (auf/ab) des
Teleskops anpassen.
7
spiegelzelle
Diese enthält den Primärspiegel sowie die Rändelschrauben für
die Kollimation, mit denen der Primärspiegel ausgerichtet wird.
Weitere Informationen hierzu finden Sie in Anhang A „Ausrichten
der Spiegel".
8
azimutale Montierung
Die azimutale Montierung besteht aus einer Holzbasis und
bildet eine stabile Halterung für das Teleskop. Sie ermöglicht
Ihnen die Ausrichtung des Teleskops in horizontaler (nach oben/
unten) und vertikaler (nach links/rechts) Richtung.
9
tragegriff
Mit diesem praktischen Griff an der Basis können Sie
Ihr StarBlast-Teleskop mühelos an den gewünschten
Beobachtungsort transportieren. Der Tragegriff eignet sich auch
hervorragend, um das Teleskop beim Ausrichten mit einer Hand
zu stabilisieren. Weitere Informationen zur Vergrößerung finden
Sie im Abschnitt zur Verwendung Ihres Teleskops.
10
Okulargestell
Hierbei handelt es sich um ein praktisches Metallgestell, in dem Sie
Ihre zusätzlichen Okulare stets in Reichweite aufbewahren können.
11
explorer ii-Okular, 6 mm
Dieses Okular besitzt eine höhere Vergrößerungsleistung und ist
ebenfalls im Lieferumfang Ihres StarBlast-Teleskops enthalten.
Weitere Informationen finden Sie im Abschnitt Vergrößerung.
12
gummifüße
Drei rutschfeste Füße, die ein sicheres Aufstellen Ihres
StarBlast-Teleskops ermöglichen. Dank der Gummifüße können
Sie Ihr Teleskop auf jeder ebenen Fläche platzieren.
Eine Detailansicht des Fokussierers finden Sie in Abbildung 2.
13
Fokussierräder:
Fokussierräder werden verwendet, um Objekte zu fokussieren.
Durch Drehen der Fokussierräder wird der Fokussierer (4) über
ein Zahngetriebe aus- oder eingefahren.
14
Rändelschrauben zur Befestigung des Okulars
Mit diesen Rändelschrauben wird das Okular (1) sicher am
Fokussierer (4) befestigt.
Nicht abgebildete Teile
14
13
Primärspiegel
15
Dieser Spiegel am hinteren Ende des Optikrohrs (3)
sammelt und fokussiert das einfallende Licht aufgrund seiner
parabolischen Form. Der Primärspiegel besitzt in der Mitte eine
kleine Markierung, die in Anhang A näher erläutert wird. Diese
Markierung der Spiegelmitte darf nicht entfernt werden.
16
sekundärspiegel
Der Sekundärspiegel befindet sich nahe der Öffnung des
Optikrohrs (3). Er reflektiert das vom Primärspiegel fokussierte
Licht und lenkt es zum Okular (1).
17
Kollimationskappe
Diese kleine Kappe wird in den Fokussierer eingesetzt und
hilft Ihnen beim Einstellen der Optik. Weitere Informationen zu
diesem Vorgang finden Sie in Anhang A.

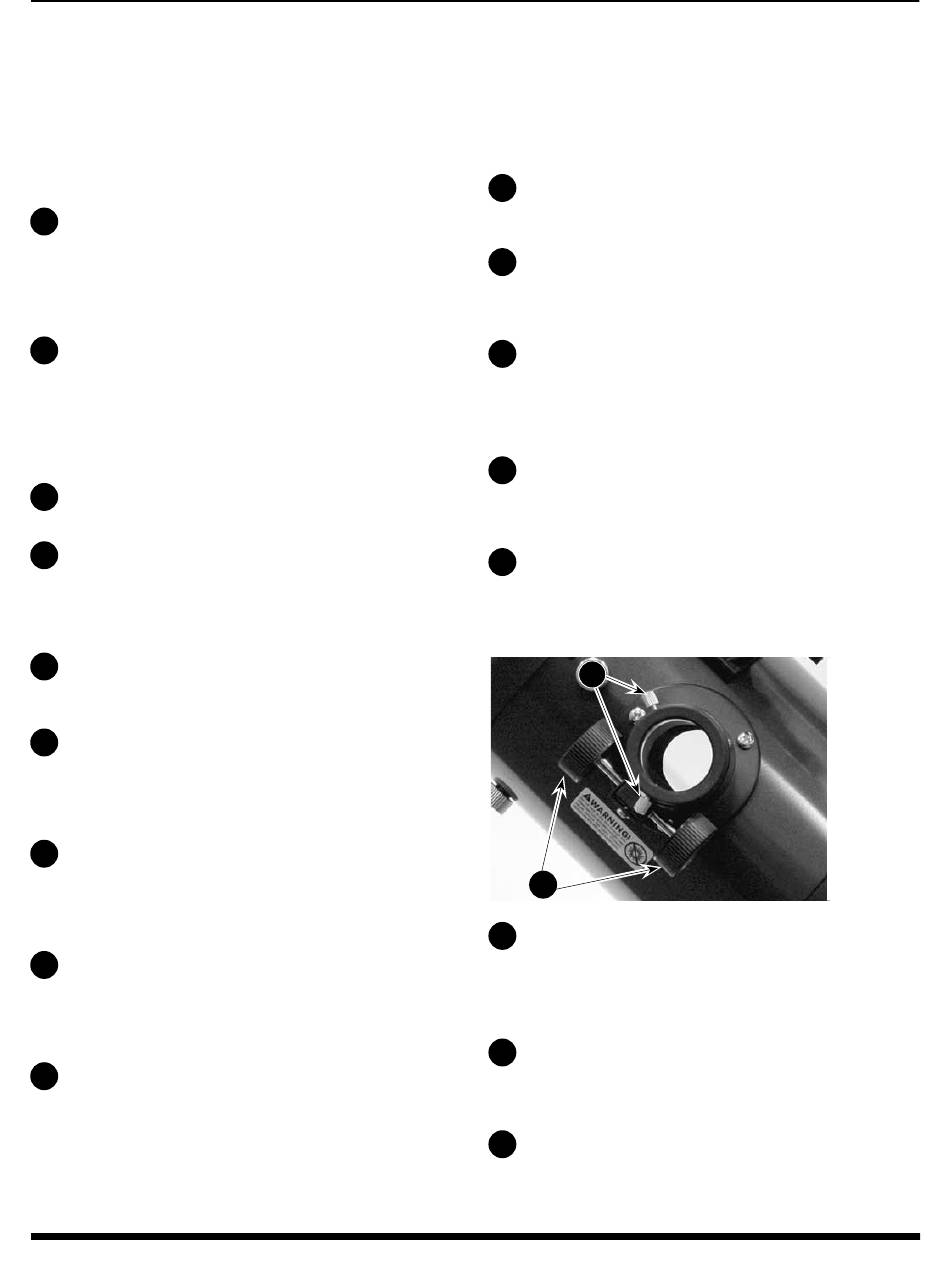

abbildung 2.
Detailansicht des
Fokussierers.
