F
UNKTION

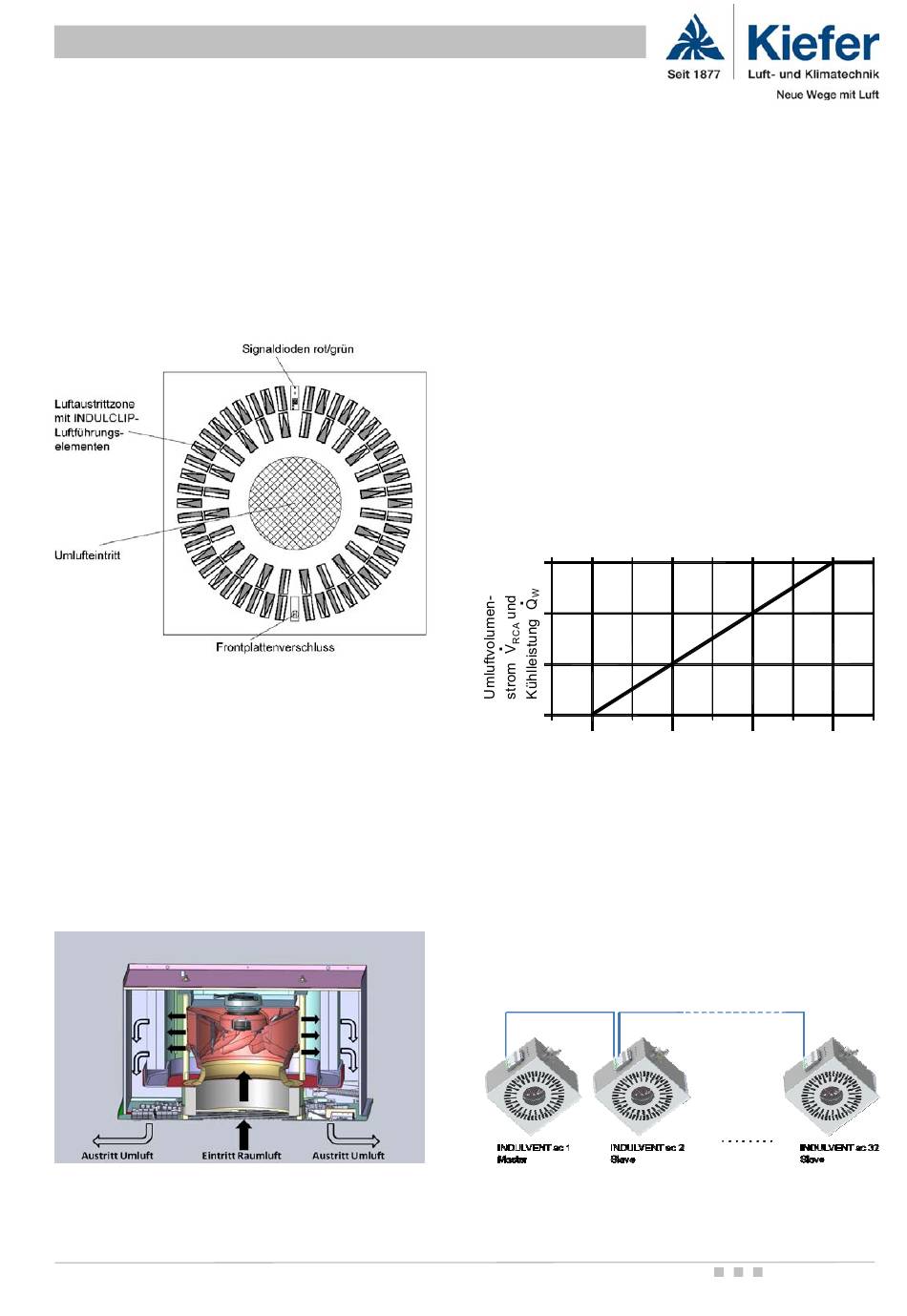

D F
IE RONTPLATTE
Die Frontplatte ist in zwei Luftführungszonen aufgeteilt.
Im Zentrum der Frontplatte befindet sich eine runde
Luftansaugöffnung mit dahinter liegendem Filtervlies.
Im Außenbereich zeigt sich ein rotationssymmetrisches
Lochbild, das aus den bewährten, hochinduktiven
INDULCLIP Luftführungselementen besteht.
D L
IE UFTFÜHRUNG
Der Radialventilator saugt warme Raumluft durch die
zentrale Luftansaugöffnung der Frontplatte in das Gerät
ein. Diese Luft strömt im Ansaugkanal über ein Filter-
vlies, um die Einbauten vor Verschmutzung zu schüt-
zen.
Kiefer Luft- und Klimatechnik
www.kieferklima.de
Komfort-Umluftkühlsystem INDULVENT ec
Technische Änderungen vorbehalten
Der ringförmig ausgebildete Wärmetauscher kühlt die an-
gesaugte Umluft auf eine vom Kühlmedium Wasser be-
stimmte Temperatur ab. Der äußere Teil der Frontplatte
führt die gekühlte Umluft dann hochinduktiv und zugfrei in
den Raum zurück.
Unterhalb des Wärmetauschers ist eine Wanne ange-
bracht, die eventuell anfallendes Kondensat über einen
Kondensatablauf mit natürlichem Gefälle oder die integrier-
te Kondensatpumpe abführt.
Die Temperatur der angesaugten Raumluft wird über einen
internen Temperaturfühler erfasst. Der integrierte elektroni-
sche Regler reagiert auf diese gemessene Temperatur
oder auf ein externes Steuersignal. Durch Änderung der
Drehzahl- und damit des Umluft-Volumenstroms wird die
Kühlleistung stetig an die Kühllast des Raumes angepasst.
Beispiel einer Parametriereinstellung:
max.
min.
23
Raumlufttemperatur T
Funktion der integrierten elektronischen Regelung im
Standard-Automatikbetrieb
Werden mehrere Geräte in der gleichen Regelzone betrie-
ben, kann ein Mastergerät bis zu 31 Slave-Geräte über den
Zweidraht-VENT-BUS steuern. Der Master gibt die Dreh-
zahl aller angeschlossenen Slave-Geräte über seine ge-
messene Raumlufttemperatur vor.
24 25 26
[ °C ]
