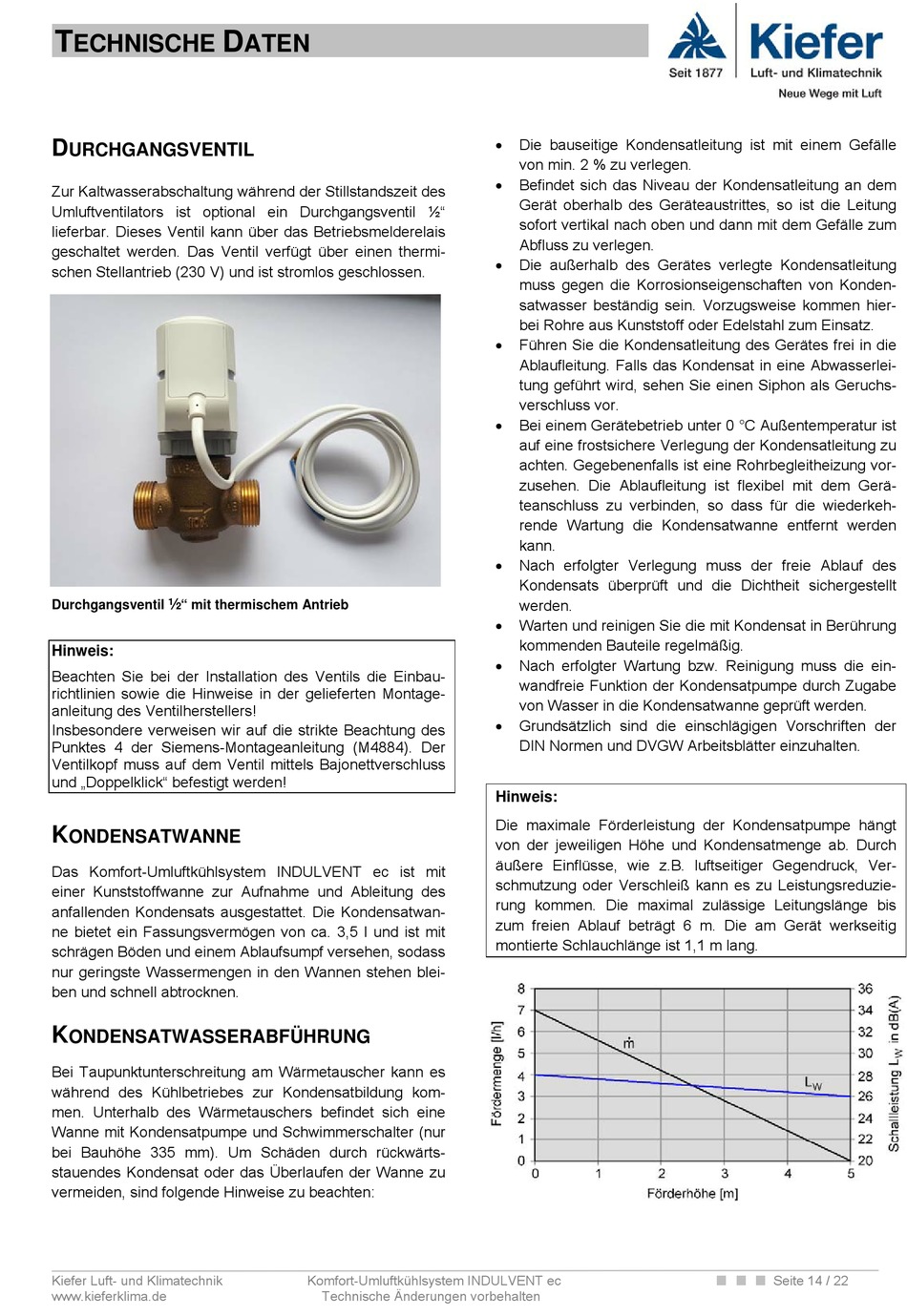

T D
ECHNISCHE
D
URCHGANGSVENTIL
Zur Kaltwasserabschaltung während der Stillstandszeit des
Umluftventilators ist optional ein Durchgangsventil ½"
lieferbar. Dieses Ventil kann über das Betriebsmelderelais
geschaltet werden. Das Ventil verfügt über einen thermi-
schen Stellantrieb (230 V) und ist stromlos geschlossen.
½
Durchgangsventil " mit thermischem Antrieb
Hinweis:
Beachten Sie bei der Installation des Ventils die Einbau-
richtlinien sowie die Hinweise in der gelieferten Montage-
anleitung des Ventilherstellers!
Insbesondere verweisen wir auf die strikte Beachtung des
Punktes 4 der Siemens-Montageanleitung (M4884). Der
Ventilkopf muss auf dem Ventil mittels Bajonettverschluss
und „Doppelklick" befestigt werden!
K
ONDENSATWANNE
Das Komfort-Umluftkühlsystem INDULVENT ec ist mit
einer Kunststoffwanne zur Aufnahme und Ableitung des
anfallenden Kondensats ausgestattet. Die Kondensatwan-
ne bietet ein Fassungsvermögen von ca. 3,5 l und ist mit
schrägen Böden und einem Ablaufsumpf versehen, sodass
nur geringste Wassermengen in den Wannen stehen blei-
ben und schnell abtrocknen.
K
ONDENSATWASSERABFÜHRUNG
Bei Taupunktunterschreitung am Wärmetauscher kann es
während des Kühlbetriebes zur Kondensatbildung kom-
men. Unterhalb des Wärmetauschers befindet sich eine
Wanne mit Kondensatpumpe und Schwimmerschalter (nur
bei Bauhöhe 335 mm). Um Schäden durch rückwärts-
stauendes Kondensat oder das Überlaufen der Wanne zu
vermeiden, sind folgende Hinweise zu beachten:
Kiefer Luft- und Klimatechnik
www.kieferklima.de
ATEN
Komfort-Umluftkühlsystem INDULVENT ec
Technische Änderungen vorbehalten

Die bauseitige Kondensatleitung ist mit einem Gefälle
von min. 2 % zu verlegen.

Befindet sich das Niveau der Kondensatleitung an dem
Gerät oberhalb des Geräteaustrittes, so ist die Leitung
sofort vertikal nach oben und dann mit dem Gefälle zum
Abfluss zu verlegen.

Die außerhalb des Gerätes verlegte Kondensatleitung
muss gegen die Korrosionseigenschaften von Konden-
satwasser beständig sein. Vorzugsweise kommen hier-
bei Rohre aus Kunststoff oder Edelstahl zum Einsatz.

Führen Sie die Kondensatleitung des Gerätes frei in die
Ablaufleitung. Falls das Kondensat in eine Abwasserlei-
tung geführt wird, sehen Sie einen Siphon als Geruchs-
verschluss vor.

Bei einem Gerätebetrieb unter 0 °C Außentemperatur ist
auf eine frostsichere Verlegung der Kondensatleitung zu
achten. Gegebenenfalls ist eine Rohrbegleitheizung vor-
zusehen. Die Ablaufleitung ist flexibel mit dem Gerä-
teanschluss zu verbinden, so dass für die wiederkeh-
rende Wartung die Kondensatwanne entfernt werden
kann.

Nach erfolgter Verlegung muss der freie Ablauf des
Kondensats überprüft und die Dichtheit sichergestellt
werden.

Warten und reinigen Sie die mit Kondensat in Berührung
kommenden Bauteile regelmäßig.

Nach erfolgter Wartung bzw. Reinigung muss die ein-
wandfreie Funktion der Kondensatpumpe durch Zugabe
von Wasser in die Kondensatwanne geprüft werden.

Grundsätzlich sind die einschlägigen Vorschriften der
DIN Normen und DVGW Arbeitsblätter einzuhalten.
Hinweis:
Die maximale Förderleistung der Kondensatpumpe hängt
von der jeweiligen Höhe und Kondensatmenge ab. Durch
äußere Einflüsse, wie z.B. luftseitiger Gegendruck, Ver-
schmutzung oder Verschleiß kann es zu Leistungsreduzie-
rung kommen. Die maximal zulässige Leitungslänge bis
zum freien Ablauf beträgt 6 m. Die am Gerät werkseitig
montierte Schlauchlänge ist 1,1 m lang.
Seite 14 / 22
