Am Anfang und am Ende jeder VENT-BUS-Reihenverdrahtung muss das Signal durch Einbau eines 100 Ω Widerstandes termi-
niert werden. Der Widerstand wird auf die jeweils freien Kontakte A-B oder AA-BB verklemmt. Der 100 Ω Widerstand ist im
optional erhältlichen Steckersatz enthalten.
Hinweis:
Wird das VENT-BUS-Signal nicht terminiert, so kann keine Kommunikation stattfinden!

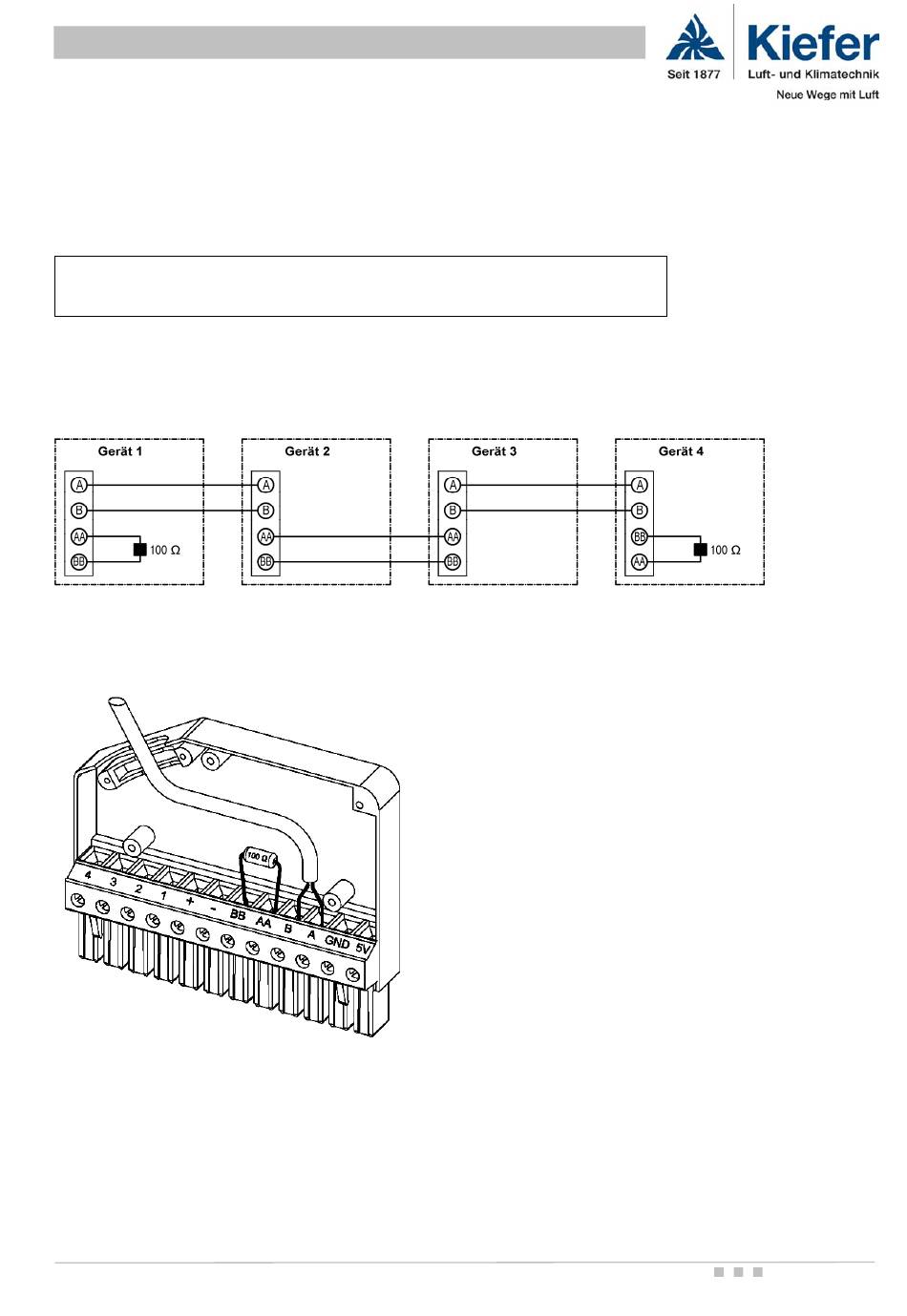

Beispiel für eine VENT-BUS Reihenverdrahtung von 4 Geräten mit Terminierung
Bis zu 32 Teilnehmer sind möglich
Verdrahtung innerhalb des 12-poligen Steckers
