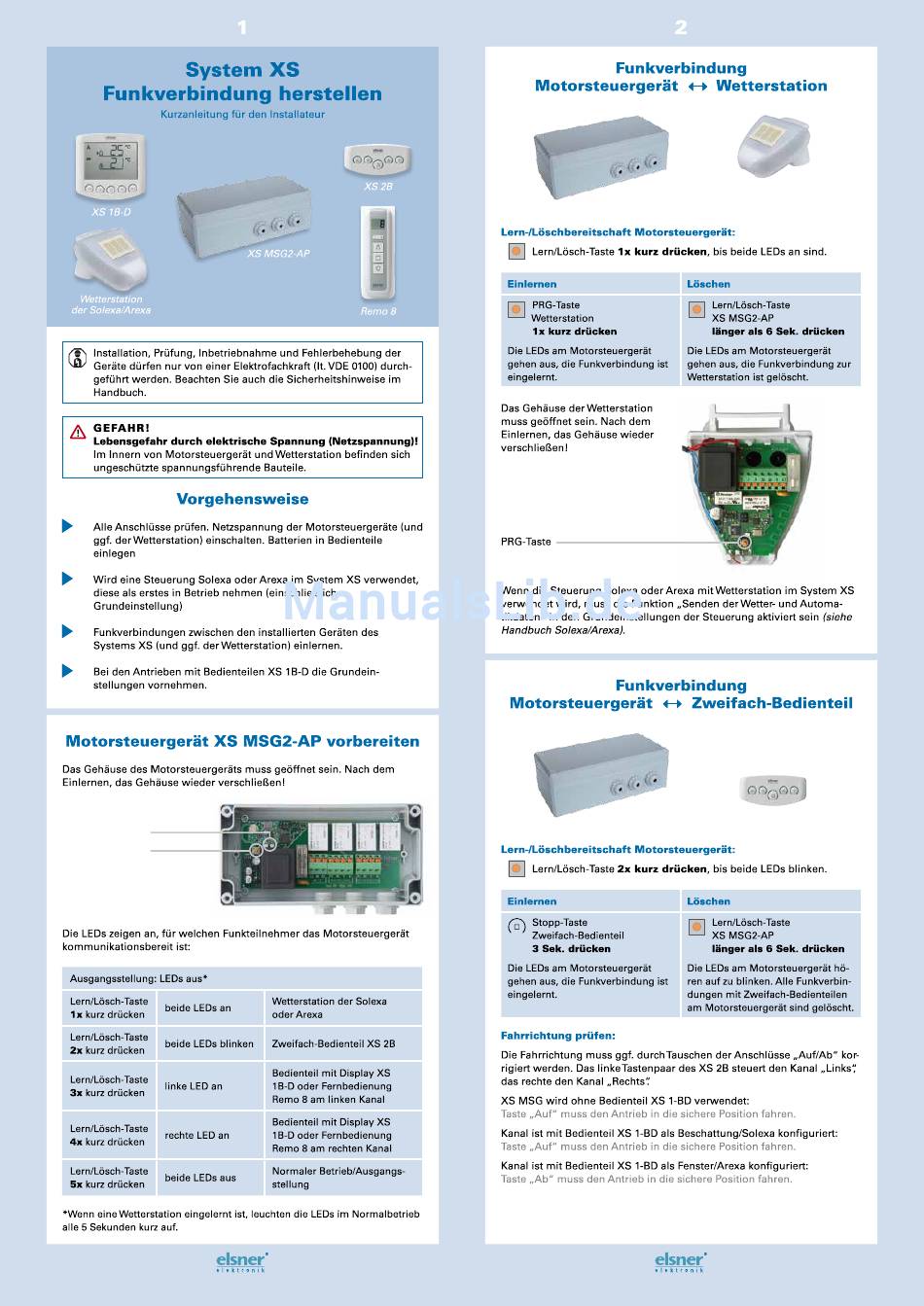

Installation, Prüfung, Inbetriebnahme und Fehlerbehebung der
Geräte dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durch-
geführt werden. Beachten Sie auch die Sicherheitshinweise im
Handbuch.
G EFA HR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern von Motorsteuergerät und Wetterstation befinden sich
ungeschützte spannungsführende Bauteile.
Vorgehensweise
Alle Anschlüsse prüfen. Netzspannung der Motorsteuergeräte (und
ggf. der Wetterstation) einschalten. Batterien in Bedienteile
einlegen
Wird eine Steuerung Solexa oder Arexa im System XS verwendet,
diese als erstes in Betrieb nehmen (einschließlich
Grundeinstellung)
Funkverbindungen zwischen den installierten Geräten des
Systems XS (und ggf. der Wetterstation) einlernen.
Bei den Antrieben mit Bedienteilen XS 1B-D die Grundein-
stellungen vornehmen.
Motorsteuergerät XS MSG2-AP vorbereiten
Das Gehäuse des Motorsteuergeräts muss geöffnet sein. Nach dem
Einlernen, das Gehäuse wieder verschließen!
LEDs
Lern/Lösch-Taste
Die LEDs zeigen an, für welchen Funkteilnehmer das Motorsteuergerät
kommunikationsbereit ist:
Ausgangsstellung: LEDs aus*
Lern/Lösch-Taste
beide LEDs an
1x kurz drücken
Lern/Lösch-Taste
beide LEDs blinken
2x kurz drücken
Lern/Lösch-Taste
linke LED an
3x kurz drücken
Lern/Lösch-Taste
rechte LED an
4x kurz drücken
Lern/Lösch-Taste
beide LEDs aus
5x kurz drücken
*Wenn eine Wetterstation eingelernt ist, leuchten die LEDs im Normalbetrieb
alle 5 Sekunden kurz auf.
Elsner Elektronik | Sohlengrund 16 | 75395 Ostelsheim | Tel.: 0 70 33 / 30 945-0 | www.elsner-elektronik.de
Stand 28.10.2013 | Irrtümer und technische Änderungen vorbehalten | Beachten Sie das Handbuch System XS
Wetterstation der Solexa
oder Arexa
Zweifach-Bedienteil XS 2B
Bedienteil mit Display XS
1B-D oder Fernbedienung
Remo 8 am linken Kanal
Bedienteil mit Display XS
1B-D oder Fernbedienung
Remo 8 am rechten Kanal
Normaler Betrieb/Ausgangs-
stellung
Funkverbindung
Motorsteuergerät
XS MSG2-AP
Lern-/Löschbereitschaft Motorsteuergerät:
Lern/Lösch-Taste 1x kurz drücken, bis beide LEDs an sind.
Einlernen
PRG-Taste
Wetterstation
1x kurz drücken
Die LEDs am Motorsteuergerät
gehen aus, die Funkverbindung ist
eingelernt.
Wenn die Steuerung Solexa oder Arexa mit Wetterstation im System XS
verwendet wird, muss die Funktion „Senden der Wetter- und Automa-
tikdaten" in den Grundeinstellungen der Steuerung aktiviert sein (siehe
Handbuch Solexa/Arexa).
Funkverbindung
Motorsteuergerät
XS MSG2-AP
Lern-/Löschbereitschaft Motorsteuergerät:
Lern/Lösch-Taste 2x kurz drücken, bis beide LEDs blinken.
Einlernen
Stopp-Taste
Zweifach-Bedienteil
3 Sek. drücken
Die LEDs am Motorsteuergerät
gehen aus, die Funkverbindung ist
eingelernt.
Fahrrichtung prüfen:
Die Fahrrichtung muss ggf. durch Tauschen der Anschlüsse „Auf/Ab" kor-
rigiert werden. Das linke Tastenpaar des XS 2B steuert den Kanal „Links" ,
das rechte den Kanal „Rechts" .
XS MSG wird ohne Bedienteil XS 1-BD verwendet:
Taste „Auf" muss den Antrieb in die sichere Position fahren.
Kanal ist mit Bedienteil XS 1-BD als Beschattung/Solexa konfiguriert:
Taste „Auf" muss den Antrieb in die sichere Position fahren.
Kanal ist mit Bedienteil XS 1-BD als Fenster/Arexa konfiguriert:
Taste „Ab" muss den Antrieb in die sichere Position fahren.
Elsner Elektronik | Sohlengrund 16 | 75395 Ostelsheim | Tel.: 0 70 33 / 30 945-0 | www.elsner-elektronik.de
Stand 28.10.2013 | Irrtümer und technische Änderungen vorbehalten | Beachten Sie das Handbuch System XS
Wetterstation
Wetterstation
der Solexa/Arexa
Löschen
Lern/Lösch-Taste
XS MSG2-AP
länger als 6 Sek. drücken
Die LEDs am Motorsteuergerät
gehen aus, die Funkverbindung zur
Wetterstation ist gelöscht.
Zweifach-Bedienteil
XS 2B
Löschen
Lern/Lösch-Taste
XS MSG2-AP
länger als 6 Sek. drücken
Die LEDs am Motorsteuergerät hö-
ren auf zu blinken. Alle Funkverbin-
dungen mit Zweifach-Bedienteilen
am Motorsteuergerät sind gelöscht.
