4.

Puesta en funcionamiento

4.1

Desembalaje

⇒ Extraiga el aparato y los accesorios del cartón de embalaje.
⇒ Compruebe la integridad del suministro (compare el capítulo „Volumen de suministro").
4.2 Instalación
⇒ Coloque el aparato sobre una base estable.
ES
4.3

Conectar interruptor de pedal

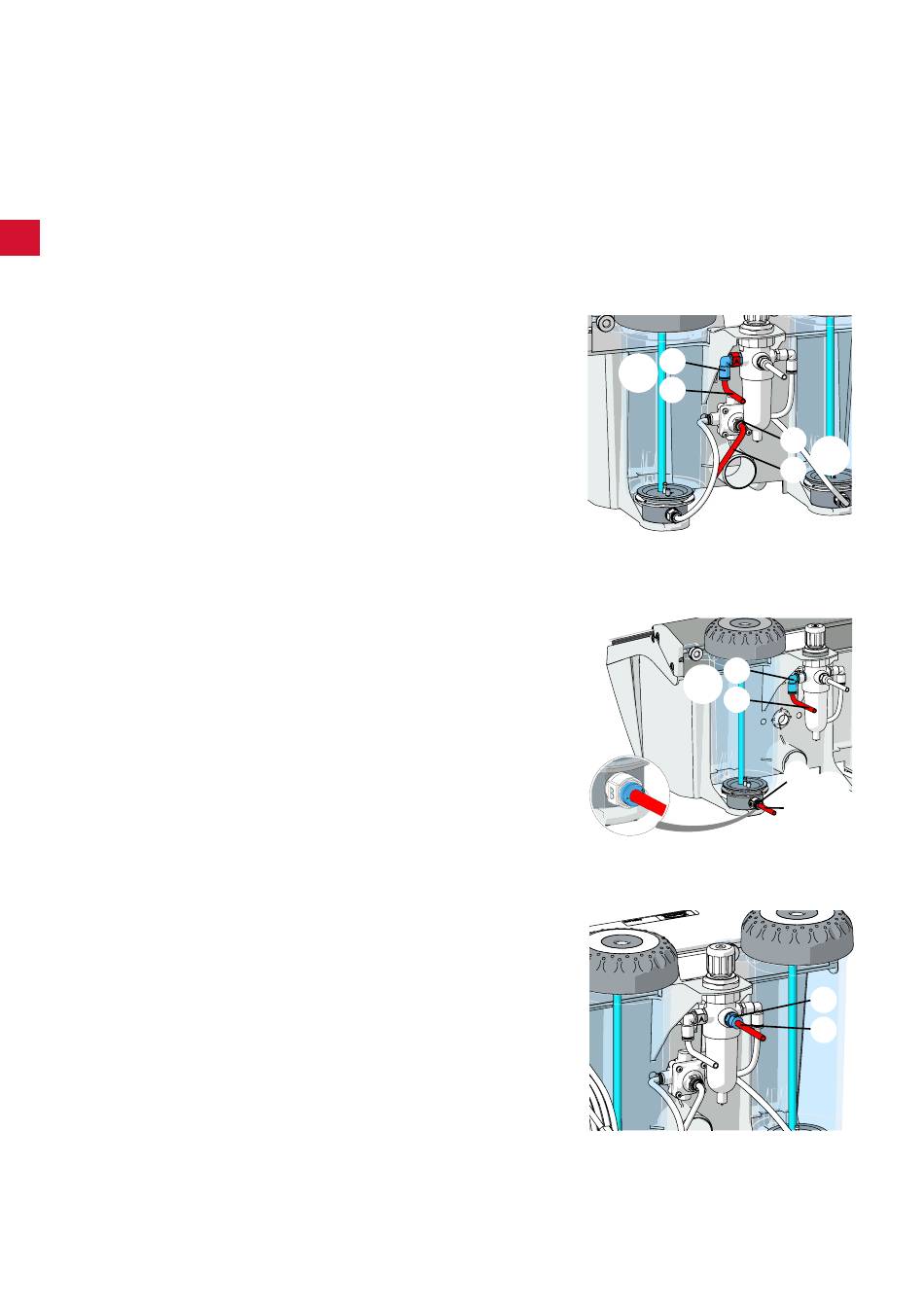

Las mangueras que se especifican a continuación (30, 31) ya van conectadas al interruptor de pedal.
4.3.1 Versión de 2 depósitos:
⇒ Introducir la manguera marcada con «A» (30) hasta el tope de
la conexión de manguera (13) marcada con «A».
⇒ Introducir la manguera (31) marcada con «B» hasta el tope de
la conexión de manguera (19) marcada con «B».
Al insertar las mangueras hay que salvar una ligera resistencia.
4.3.2 Versión de 1 depósito:
⇒ Introducir la manguera marcada con «A» (30) hasta el tope de
la conexión de manguera (13) marcada con «A».
⇒ Introducir la manguera (31) marcada con «B» hasta el tope de
la conexión de manguera (22) marcada con «B» (en el depósi-
to de chorreado).
Al insertar las mangueras hay que salvar una ligera resistencia.
4.4 Conexión de aire comprimido
⇒ Introducir la manguera de aire a presión (11) en la conexión
(14). Para ello hay que salvar una ligera resistencia.
⇒ Elegir el acoplamiento correcto para la manguera, procedente
del juego adjunto de conexiones, y fijar al extremo de la man-
guera.
⇒ Conectar a la red de aire a presión.
- 8 -
13
A
30
19
31
13
A
30
22
31
B
Fig. 2
B
Fig. 3
14
11
Fig. 4
