Inhaltszusammenfassung für Renfert Basic master

Seite 4: Inhaltsverzeichnis
Inhalt Einleitung �� 1�1 Verwendete Symbole �� Sicherheit �� 2�1 Bestimmungsgemäße Verwendung �� 2�2 Bestimmungswidrige Verwendung �� 2�3 Umgebungsbedingungen für den sicheren Betrieb �� 2�4 Gefahren- und Warnhinweise �� 2�5 Zugelassene Personen �� 2�6 Haftungsausschluss �� Produktbeschreibung �� 3�1 Allgemeine Beschreibung ��...
Seite 5: Einleitung
Presskeramik oder das Strahlen von Keramikkauflächen. Bestimmungswidrige Verwendung An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der Umwelt oder zur Beschädigung des Produkts führen�...
Seite 6: 2�4 Gefahren- Und Warnhinweise
Sicherheitsprüfung von elektrischen Geräten eingehalten werden. In Deutschland sind dies die DGUV Vorschrift 3 in Zusammenhang mit VDE 0701-0702. ► Informationen zu REACH und SVHC finden Sie auf unserer Internetseite unter www.renfert.com im Support Bereich. Zugelassene Personen Das Produkt ist zur Nutzung ab einem Alter von 14 Jahren bestimmt�...
Seite 7: Produktbeschreibung

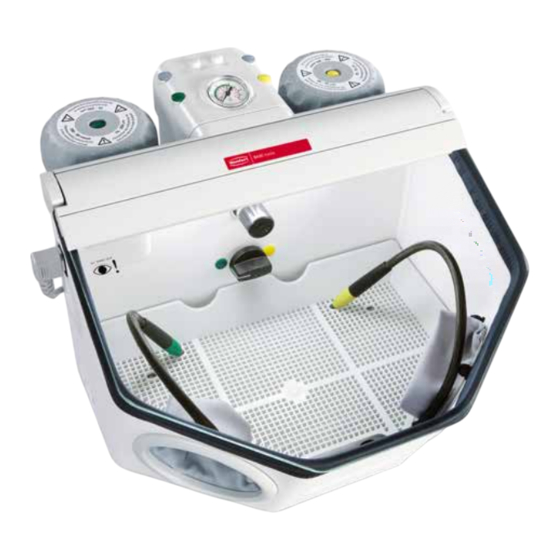

Produktbeschreibung Allgemeine Beschreibung Die Basic-Sandstrahlgeräte werden in Dental-Laboren zum Entfernen von Einbettmasseresten, Oxiden an Gussteilen und zur Oberflächenbehandlung verwendet. Baugruppen und Funktionselemente Wahlschalter Handstulpen 17 Filterpatrone Druckregler 10 Bodengitter 18 Absaugrohr 11 Luftanschluss 19 Strahltank Kaltgerätestecker EIN / AUS-Schalter 12 Wasserabscheider 20 Fußschalter Tankdeckel 13 Ventil Wasserabscheider...
Seite 8: Lieferumfang
Lieferumfang 1 Basic master 1 Fußschalter 1 Anschlussset 1 Betriebsanleitung mit Anlagen 1 Netzkabel Zubehör Strahlmittel Cobra Aluoxid 1594-1105 25 µm [500 mesh], weiß 5-kg-Kanister 1594-1205 50 µm [270 mesh], weiß 5-kg-Kanister 1594-2220 50 µm [270 mesh], weiß 20-kg-Eimer 1584-1005 90 µm [170 mesh], weiß...
Seite 9: Elektrischer Anschluss
Druckluft Anschluss • Druckluftschlauch (21) bis zum Anschlag in Schlauchan- schluss (11) einstecken� Dabei ist ein leichter Widerstand spür- bar zu überwinden� • Zum Anschluss an das Druckluftnetz die passende Schlauch- kupplung aus beiliegendem Set auswählen und am anderen Schlauchende anbringen� •...
Seite 10: 4�7�1 Freigegebene Strahlmittel
• ROCATEC (3M ESPE) Strahlmittel anderer Hersteller können verarbeitet werden, wenn Korngröße, Kornform und Reinheitsgrad den oben genannten Materialien entsprechen� Es wird seitens der Fa� Renfert GmbH für den Einsatz anderer Strahlmittel keine Gewähr für Funktion und Lebensdauer der Geräte übernommen� Bedienung •...
Seite 11: 6�3 Strahldüsen-Wechsel
Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte-Typenschild. Hinweise zum Versand • Alle Strahltanks entleeren • Renfert-Versandkarton anfordern (Tel� +49 7731 8208-383) Auf der Renfert Website www.renfert.com bieten wir Ihnen unter „Beratung / Reparaturservice“ das Rücksendeformular zum Download an� - 9 -...
Seite 12: Störungen Beseitigen
Störungen beseitigen Störung Ursache Abhilfe Keine Luft und kein • Strahldüse am Handstück verstopft� • Düse vom Handstück abschrauben und durchblasen� Sand. • Strahlschlauch ohne Düse durch Betätigen des Fuß- schalters freiblasen� • Anschlussschläuche des Fußschal- • Anschlussschläuche überprüfen und korrigieren� ters abgeknickt�...
Seite 13: Garantie
Garantie Bei sachgemäßer Anwendung gewährt Renfert Ihnen auf alle Teile des Basic master eine Garantie von 3 Jahren. Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original-Verkaufsrech- nung des Fachhandels� Ausgeschlossen aus der Garantieleistung sind Teile, die einer natürlichen Abnutzung ausgesetzt sind (Verschleißteile), sowie Verbrauchsteile�...
Seite 14 - 12 -...
Seite 26 - 12 -...
Seite 38 - 12 -...
Seite 50 - 12 -...
Seite 62 - 12 -...
Seite 74 - 12 -...
Seite 86 - 12 -...
Seite 98 - 12 -...
Seite 110 - 12 -...
Seite 122 - 12 -...
Seite 134 - 12 -...
Seite 146 - 12 -...
Seite 158 - 12 -...
Seite 170 - 12 -...
Seite 182 - 12 -...
Seite 183: Eg-Konformitätserklärung
EG-Konformitätserklärung EC Declaration of conformity Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Renfert GmbH, Industriegebiet, 78247 Hilzingen / Germany Hiermit erklären wir, dass das Produkt Herewith we declare that the product Basic master Basic master allen einschlägigen Bestimmungen der folgenden Richtlinien is in compliance with the relevant requirements in the entspricht: following directives: 2014/35/EU (Niederspannungsrichtlinie) 2014/35/EU (Low voltage equipment) 2014/30/EU (EMV Richtlinie) 2014/30/EU (Electromagnetic compatibility) 2011/65/EU (RoHS) 2011/65/EU (RoHS) Folgende harmonisierte Normen wurden angewendet: Harmonized specifications applied: EN 61010-1:2010, EN 61326-1:2013, EN 50581:2012 EN 61010-1:2010, EN 61326-1:2013, EN 50581:2012 Bevollmächtigt für das Hans Peter Jilg Authorised to compile the Hans Peter Jilg Zusammenstellen der c/o Renfert GmbH technical documentation: c/o Renfert GmbH technischen Unterlagen: _____________________________ _____________________________ Tilo Burgbacher, Tilo Burgbacher, Leiter Konstruktion und Geräteentwicklung...
Seite 186 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
