4.

Messa in funzione

4.1

Disimballaggio

⇒ Estrarre l'apparecchio e i relativi accessori dalla scatola d'imballaggio.
⇒ Verificare la completezza della fornitura (vedi „Dotazione").
4.2

Installazione

IT
⇒ Appoggiare l'apparecchio su una superficie piana e stabile.
4.3

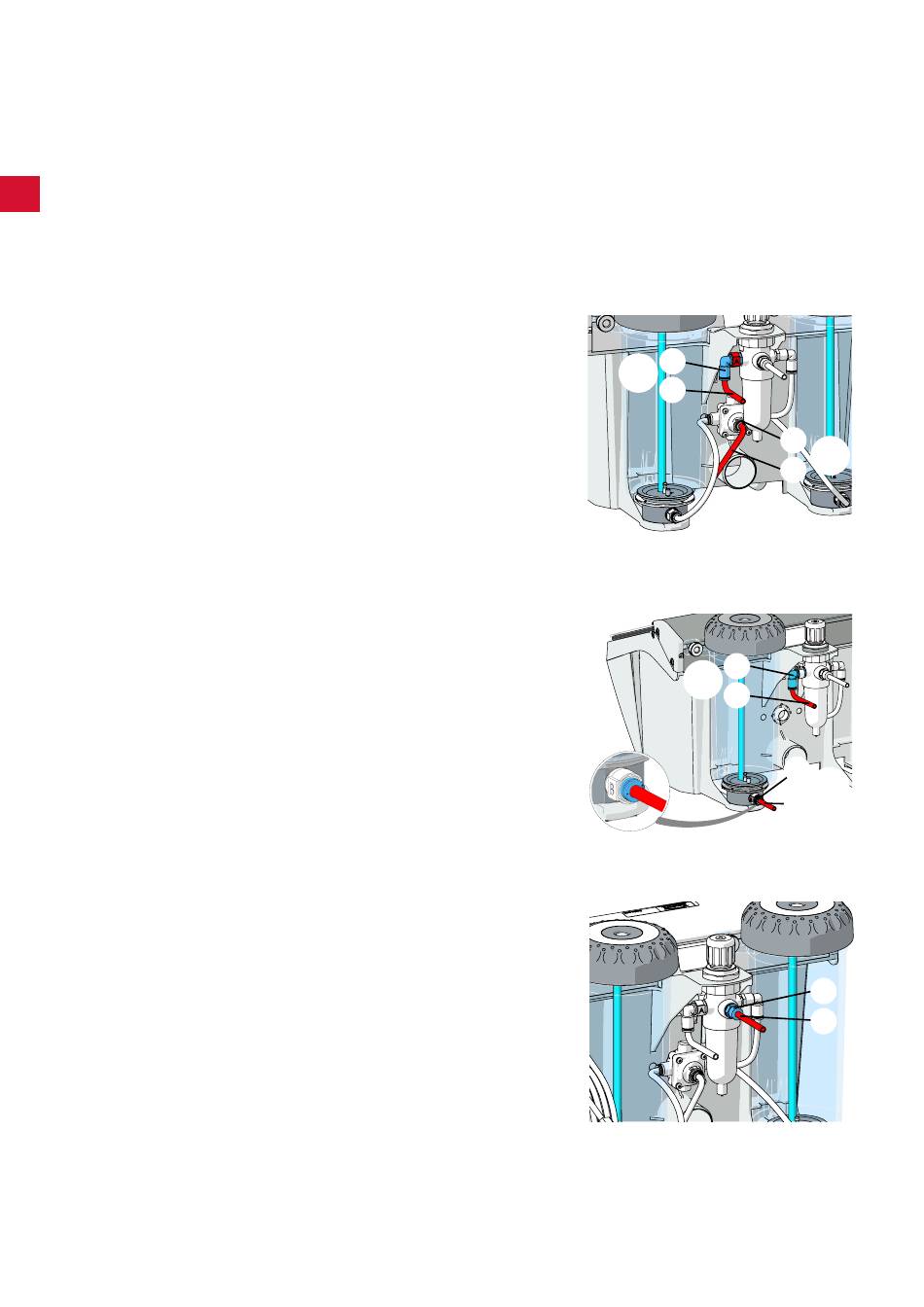

Raccordo del comando a pedale

I tubi flessibili di seguito menzionati (30, 31) sono già collegati al comando a pedale.
4.3.1

Versione con 2 serbatoi:

⇒ Inserire il tubo flessibile contrassegnato con „A" (30) fino alla
battuta nel raccordo per flessibili contrassegnato con „A"(13).
⇒ Inserire il tubo flessibile contrassegnato con „B" (31) fino alla
battuta nel raccordo per flessibili contrassegnato con „B" (19).
Per inserire il tubo flessibile si deve superare una leggera resi-
stenza.
4.3.2

Versione con 1 serbatoio:

⇒ Inserire il tubo flessibile contrassegnato con „A" (30) fino alla
battuta nel raccordo per flessibili contrassegnato con „A"(13).
⇒ Inserire il tubo flessibile contrassegnato con „B" (31) fino alla
battuta nel raccordo per flessibili contrassegnato con „B" (22)
(sul serbatoio).
Per inserire il tubo flessibile si deve superare una leggera resi-
stenza.
4.4

Raccordo all'aria compressa

⇒ Innestare il tubo dell'aria compressa (11) nell'apposito raccor-
do (14) fino alla battuta. Nel far ciò è necessario superare una
percepibile leggera resistenza.
⇒ Selezionare il raccordo per tubo flessibile adatto dal kit in dotazione e
montarlo sull'estremità del tubo.
⇒ Collegare alla rete pneumatica.
- 8 -
13
A
30
19
31
13
A
30
22
31
B
Fig. 2
B
Fig. 3
14
11
Fig. 4
