3. Opis produktu
3.1 Opis ogólny
Piaskarki służą w pracowniach protetycznych do usuwania resztek masy osłaniającej, tlenków powstałych
na powierzchni odlewów oraz do opracowywania powierzchni wykonywanych prac.
Piaskarka dostępna jest w wersji 1 lub 2 zbiornikowej. Wersja 1 pojemnikowa może być po doposażeniu
w 2-gi zbiornik (zobacz akcesoria) zmodernizowana do wersji 2 pojemnikowej.

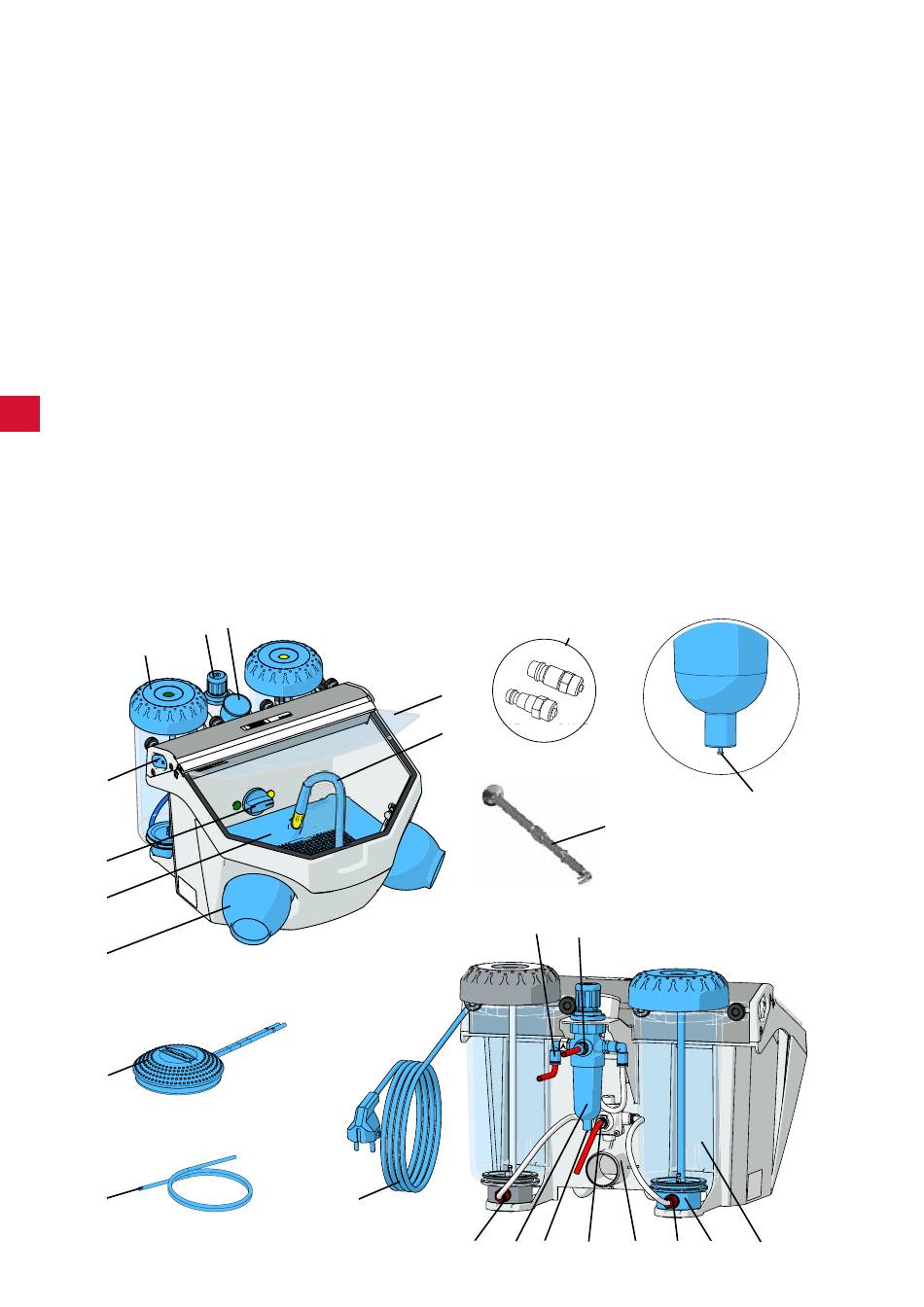

3.2 Moduły i elementy funkcyjne
1 Otwory na ręce
2 Siatka denna
3 Przełącznik pojemników (tylko w wersji 2 pojemnikowej)
4 Włącznik WŁ / WYŁ (oświetlenie)
5 Pokrywa pojemnika
6 Regulator ciśnienia
7 Manometr
PL
8 Szyba ochronna
9 Końcówka piaskująca
10 Włącznik nożny
11 Wąż do sprężonego powietrza
12 Kabel sieciowy
13 Podłączenie włącznika nożnego (A)
(złączka push-in)
5
4
3
2
1
10
11
6 7
12
14 Podłączenie powietrza (złączka push-in)
15 Zbiornik na piasek
16 Komora mieszania
17 Wkład filtra (złączka push-in)
18 Wyjście do wyciągu
19 Podłączenie włącznika nożnego (B)
(złączka push-in)
20 Zawór separatora wody
21 Separator wody
22 Podłączenie włącznika nożnego (B)
(złączka push-in) (tylko przy wersji 1
pojemnikowej)
23 Klucz do wyjmowania dyszy dozującej
24 Zestaw przyłączeniowy
24
8
9
23
13 14
22 21 20
19
- 6 -
20
18 17 16
15
Fig. 1
