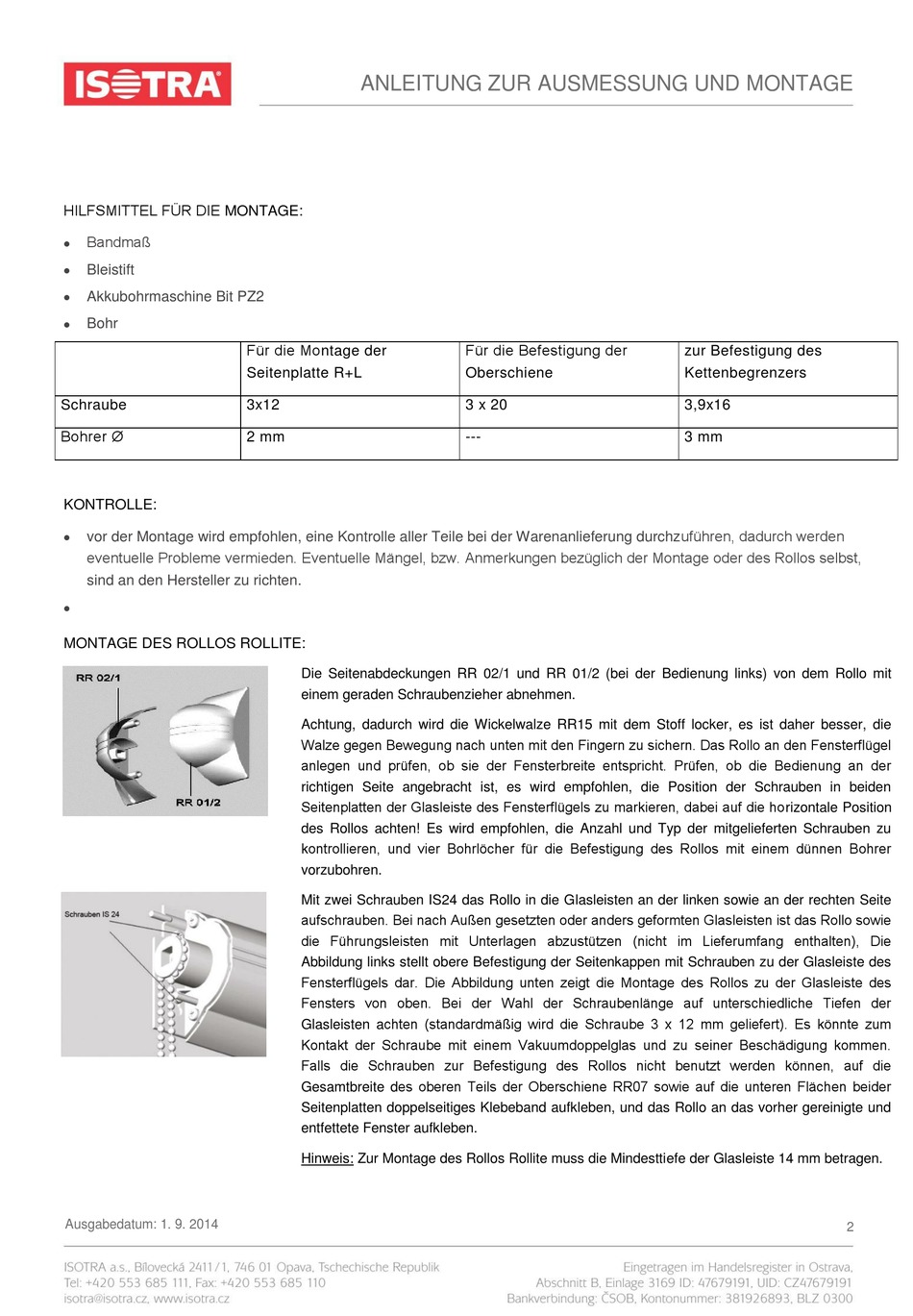

Isotra CETTA 50 Anleitung Zur Ausmessung Und Montage Seite 2

HILFSMITTEL FÜR DIE MONTAGE:
 Bandmaß

Bleistift

Akkubohrmaschine Bit PZ2

Bohr
Schraube
Bohrer Ø
KONTROLLE:

vor der Montage wird empfohlen, eine Kontrolle aller Teile bei der Warenanlieferung durchzuführen, dadurch werden
eventuelle Probleme vermieden. Eventuelle Mängel, bzw. Anmerkungen bezüglich der Montage oder des Rollos selbst,
sind an den Hersteller zu richten.

MONTAGE DES ROLLOS ROLLITE:
Ausgabedatum: 1. 9. 2014
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Für die Montage der
Seitenplatte R+L
3x12
2 mm
Die Seitenabdeckungen RR 02/1 und RR 01/2 (bei der Bedienung links) von dem Rollo mit
einem geraden Schraubenzieher abnehmen.
Achtung, dadurch wird die Wickelwalze RR15 mit dem Stoff locker, es ist daher besser, die
Walze gegen Bewegung nach unten mit den Fingern zu sichern. Das Rollo an den Fensterflügel
anlegen und prüfen, ob sie der Fensterbreite entspricht. Prüfen, ob die Bedienung an der
richtigen Seite angebracht ist, es wird empfohlen, die Position der Schrauben in beiden
Seitenplatten der Glasleiste des Fensterflügels zu markieren, dabei auf die horizontale Position
des Rollos achten! Es wird empfohlen, die Anzahl und Typ der mitgelieferten Schrauben zu
kontrollieren, und vier Bohrlöcher für die Befestigung des Rollos mit einem dünnen Bohrer
vorzubohren.
Mit zwei Schrauben IS24 das Rollo in die Glasleisten an der linken sowie an der rechten Seite
aufschrauben. Bei nach Außen gesetzten oder anders geformten Glasleisten ist das Rollo sowie
die Führungsleisten mit Unterlagen abzustützen (nicht im Lieferumfang enthalten), Die
Abbildung links stellt obere Befestigung der Seitenkappen mit Schrauben zu der Glasleiste des
Fensterflügels dar. Die Abbildung unten zeigt die Montage des Rollos zu der Glasleiste des
Fensters von oben. Bei der Wahl der Schraubenlänge auf unterschiedliche Tiefen der
Glasleisten achten (standardmäßig wird die Schraube 3 x 12 mm geliefert). Es könnte zum
Kontakt der Schraube mit einem Vakuumdoppelglas und zu seiner Beschädigung kommen.
Falls die Schrauben zur Befestigung des Rollos nicht benutzt werden können, auf die
Gesamtbreite des oberen Teils der Oberschiene RR07 sowie auf die unteren Flächen beider
Seitenplatten doppelseitiges Klebeband aufkleben, und das Rollo an das vorher gereinigte und
entfettete Fenster aufkleben.
Hinweis: Zur Montage des Rollos Rollite muss die Mindesttiefe der Glasleiste 14 mm betragen.
Für die Befestigung der
Oberschiene
3 x 20
---
zur Befestigung des
Kettenbegrenzers
3,9x16
3 mm
2
