Einrichtung

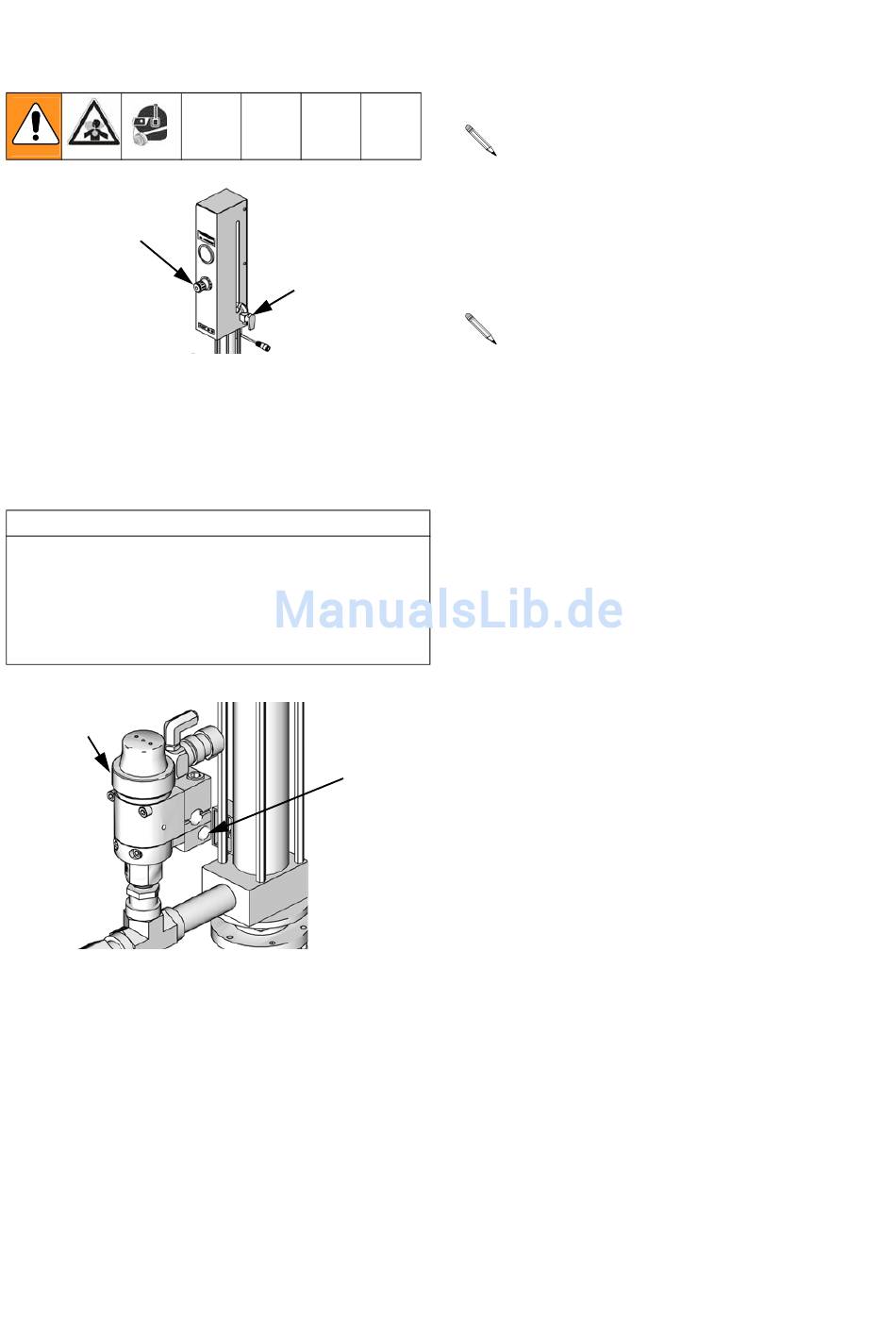

Befüllen des Druckspeichers
106
1. Stellen Sie den Luftdruck für den Druckspeicher mit
Hilfe des Luftdruckreglers (106) auf null.
2. Befestigen Sie die Materialzuführungsleitung
am Druckspeichermaterialeinlass (143a)
am Nachfüllventil (143).
VORSICHT
Das Nachfüllventil hat einen offenen Anschluss
an einer und einen geschlossenen Anschluss an
der zweiten Seite. Der Stopfen gegenüber dem
Materialeinlass (143a) darf nicht entfernt werden!
Das Ventil funktioniert nicht ordnungsgemäß, wenn
die geschlossene Seite des Ventils verändert wird.
143
3. Stellen Sie einen Abfallbehälter unter den
Kugelhahn (109).
4. Öffnen Sie den Kugelhahn (109).
5. Erhöhen Sie langsam den Luftdruck, bis sich der
Druckspeicher langsam zu füllen beginnt.
22
109
ti12561a
143a
ti12629a
6. Schließen Sie den Kugelhahn (109), sobald
Material in den Abfallbehälter zu fließen beginnt.
Das Entlüftungsrohr ist nun gefüllt.
Der Druckspeicher beendet den Nachfüllvorgang,
sobald der Materialpegel den Hochstandsensor
erreicht hat.
7. Stellen Sie mit Hilfe des Luftdruckreglers (106) des
Druckspeichers den gewünschten Luftdruck ein.
Der Luftdruck des Druckspeichers sollte auf den
geringstmöglichen Wert gestellt werden, damit der
Druckspeicher ordentlich betrieben werden kann.
8. Angaben zur Einstellung des Anzeigemoduls für
den Druckspeicher finden Sie in der zu Beginn
dieses Handbuchs angegebenen Anleitung
„PR70 und PR70v - Betrieb".
3A1890K
