Anleitung
ADM Token In-System
Programmierung
Übertragung von Aktualisierungen der Systemsoftware von USB-Speicher auf Graco
Softwareaktualisierungs-Token mithilfe eines Erweiterten Anzeigemoduls (ADM).
Anwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenbereichen nicht
geeignet.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anleitun-
gen in diesem Handbuch vor Verwendung
des Geräts aufmerksam durch. Bewahren
Sie diese Anweisungen sorgfältig auf.
3A8010A
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco ADM

Inhaltszusammenfassung für Graco ADM

  • Seite 1 Anleitung ADM Token In-System Programmierung 3A8010A Übertragung von Aktualisierungen der Systemsoftware von USB-Speicher auf Graco Softwareaktualisierungs-Token mithilfe eines Erweiterten Anzeigemoduls (ADM). Anwendung nur durch geschultes Personal. Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenbereichen nicht geeignet. Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anleitun- gen in diesem Handbuch vor Verwendung des Geräts aufmerksam durch.

  • Seite 2: Inhaltsverzeichnis

    Ansicht Systemsoftware ....5 Verfahren der Softwareübertragung ..7 Informationen über Graco ....10 Sachverwandte Handbücher...

  • Seite 3: Komponentenidentifizierung

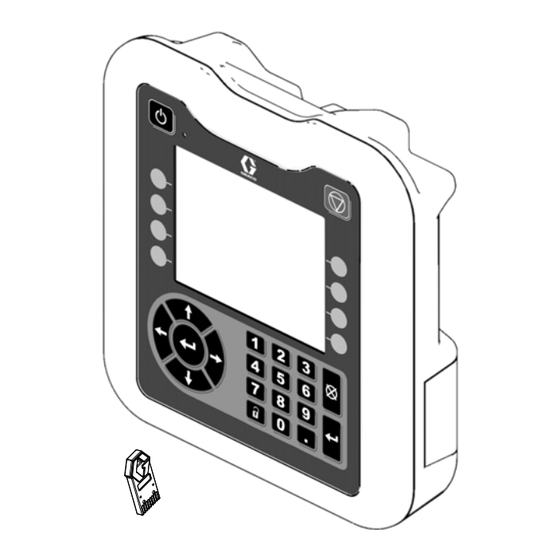

    Komponentenidentifizierung Komponentenidentifizierung . 1: ADM Komponentenidentifizierung - Vorderansicht und Rückansicht Zeichenerklärung: Softkey-Tasten Typenschild mit Teilenummer Definiert durch das Symbol auf dem Bildschirm neben USB-Schnittstelle dem Softkey. Anschlussstelle des USB-Speichers. Abbrechen CAN/Netzkabelanschluss Auswahl abbrechen. Kommunikation- und Netzanschluss. Eingabetaste Status-LEDs des Moduls Auswahl bestätigen.

  • Seite 4: Setup

    Setup HINWEIS: Die Buchstaben in Klammern in diesem Abschnitt beziehen sich auf die Abbildung 1 auf Seite 3. Legen Sie das ADM verkehrt auf eine ebene Oberfläche und entfernen Sie die Token-Zugangsabdeckung (L), wie in Abbildung 2 zu sehen. . 2: Entfernen der Token-Zugangsabdeckung Drehen Sie das ADM wieder um.

  • Seite 5: Bedienung

    Aktualisierung der Systemsoftware via USB zu starten. HINWEIS:Beschränken Sie die Anzahl der Softwareaktualisierun- gen im Ordner des USB-Speichers auf 14. Die Software des ADM zeigt an, dass alle Module mit der Systemversion abge- kann nur die ersten 14 gefundenen Aktualisierungen anzeigen.

  • Seite 6: Softwareinformationen

    Bedienung Softwareinformationen Wie in Abbildung 6 zu sehen, weist darauf hin, dass falsche Software gefunden wurde. Um die Softwareinformationen für jedes Modul anzuzeigen, drücken Sie den Softkey (A) neben dem Symbol auf dem Bildschirm „Systemsoftware“. Es erscheint der Bildschirm mit den Informationen zur Systemsoftware an wie in Abbil- dung 5.

  • Seite 7: Verfahren Der Softwareübertragung

    Bedienung Verfahren der Softwareübertragung Schließen Sie einen schwarzen Aktualisierungs-Token an, nachdem Sie die Abdeckung (L) entfernt haben, wie in Abbildung 8 dargestellt. Drücken Sie den Softkey (A) neben dem Symbol auf dem Bildschirm „Systemsoftware“, um den Vorgang zu starten. Folgen Sie dann den Bildschirmanweisungen auf dem Startbildschirm der Softwareaktualisierung, siehe Abbildung 7.
  • Seite 8 USB, siehe Abbildung 10. dargestellt. Dies kann einige Minuten dauern. Lassen Sie den USB-Speicher und den Token angeschlossen, während die Über- tragung erfolgt. Die ADM-Tasten funktionieren während der Über- tragung nicht. . 10: Bildschirm USB-Softwareaktualisierung HINWEIS: Der Bildschirm hat auf der linken Seite ein Drop- .
  • Seite 9 Drücken Sie den Softkey (A) neben dem Symbol, um die Softwareübertragung neu zu starten. . 13: Softwareübertragung NICHT abgeschlossen HINWEIS: Wenn die Softwareübertragung erfolgreich abgeschlos- sen wurde, fährt das ADM wie gewohnt hoch. Sie können den Vor- gang, falls erforderlich, mit einem anderen Token wiederholen. 3A8010A...

  • Seite 10: Informationen Über Graco

    . This manual contains German MM 3A6321 Graco-Unternehmenszentrale:Minneapolis Internationale Büros:Belgien, China, Japan, Korea GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA Copyright 2016, Graco Inc. Alle Produktionsstandorte von Graco sind gemäß ISO 9001 zertifiziert. www.graco.com Überarbeitung A,...
