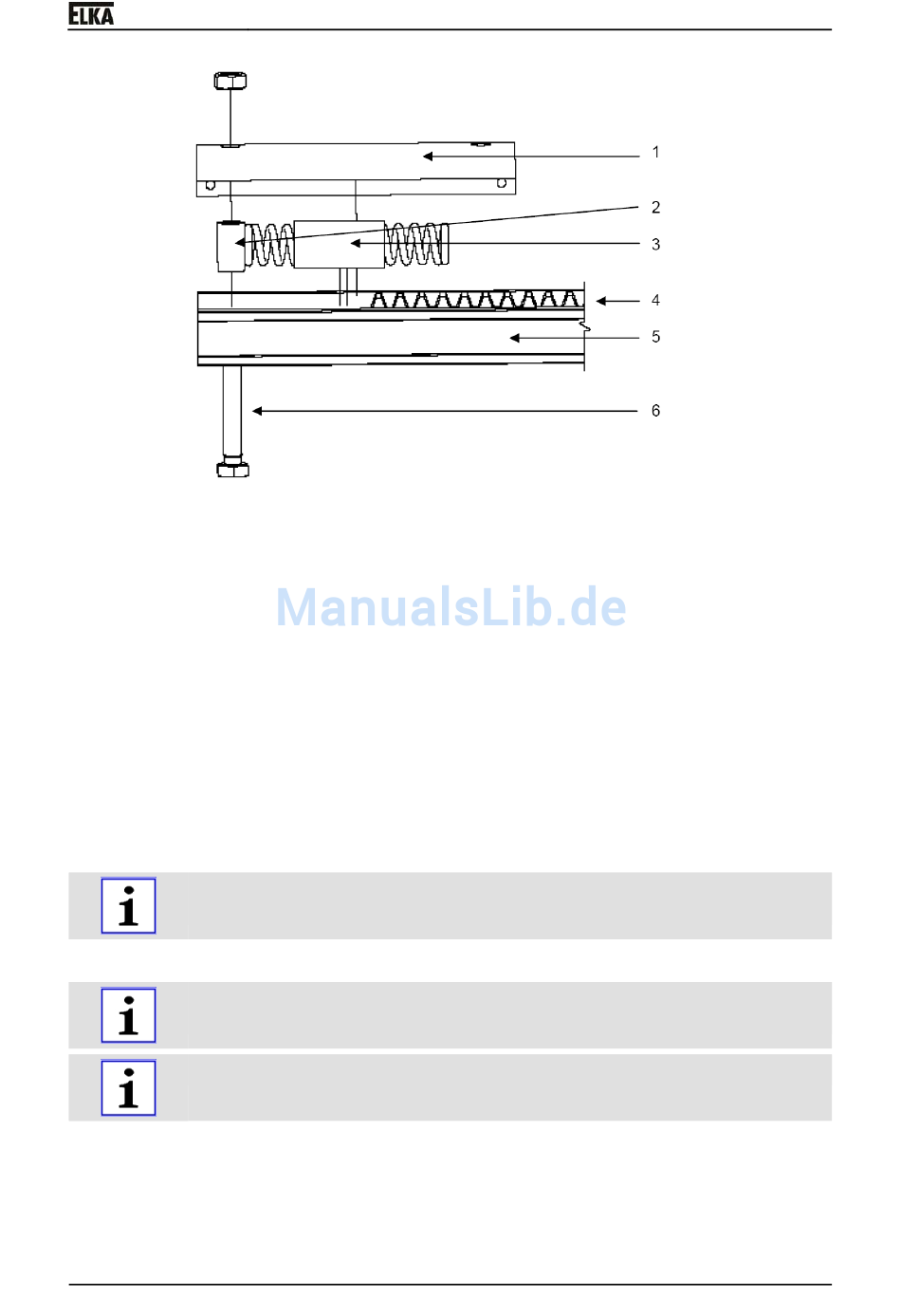

Abbildung 13
1
Abschlussblech
2
Alu-Buchse
3
Druckfeder
4
Zahnelemente
5
Alu-Profil
6
Verbindungsbolzen
Montieren Sie das zweite Endstück wie in der Zeichnung abgebildet. Führen
Sie dazu die Druckfeder (eine weitere befindet sich in der vormontierten
Teilzahnstange) in das Alu-Profil ein. Anschließend setzen Sie die Alu-Buchse
und das Abschlussblech in bzw. auf das Alu-Profil. Verschrauben Sie beides
mit der mitgelieferten Verbindungsschraube. Achten Sie darauf, dass nach der
Montage kein Spiel zwischen den Kunststoffzahnelementen und den
Druckfedern besteht.
Hinweis: Der Garagentorantrieb muss über den Netzstecker mit Strom
versorgt werden!
A L T E R N A T I V:
Bei Festanschluss muss ein Hauptschalter an zugänglicher Stelle in der
Garage vorhanden sein!
Ein Anschlag bei Tor-ZU ist zwingend erforderlich!
1. Prüfen Sie, ob sich das Garagentor leicht von Hand öffnen und schließen
lässt. Sorgen Sie ggf. mit Öl für eine entsprechende Leichtgängigkeit.
RAPID 40 – 150
18
