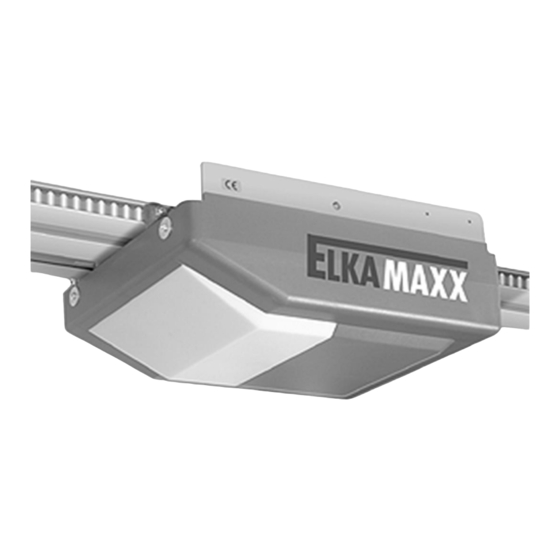

- Seite 1 Montage- und Betriebsanleitung Antriebe für Sammelgaragen MAXX 80ZA – MAXX 150ZA Original Betriebsanleitung D-ID: V2_9 – 11.16...
-
Seite 2: Inhaltsverzeichnis
MAXX 80ZA – 150ZA Inhaltsverzeichnis Allgemeines Allgemein 1.1.1 Symbolerklärung Urheberschutz Information Montageanleitung Sicherheit Allgemeine Sicherheitshinweise Sicherheitshinweise für den Betrieb Sicherheitshinweise für den Betrieb mit Funkfernsteuerungen 5 Bestimmungsgemäße Verwendung Gefahren, die vom Einsatzort ausgehen können Transport und Lagerung Transportinspektion Lagerung Konformitätserklärung Konformitätserklärung - Gesamtanlage... - Seite 3 MAXX 80ZA – 150ZA 7.3.2 Kraftabschaltung 7.3.3 Laufzeitbegrenzung 7.3.4 Sicherheitsleisten 7.3.5 Lichtschranke Ampelfunktion Lernmodus MO 56 7.5.1 Lernen des Laufweges, der Kraft und des Vergleichswertes für LS-Test 7.5.2 Lernen des Funkcodes für BT 7.5.3 Lernen des Funkcodes für BTG 7.5.4 Lernen der Offenhaltezeit 7.5.5...
-
Seite 4: Allgemeines
Verwendungen entstehen, übernimmt die ELKA- Torantriebe GmbH u. Co. Betriebs KG keine Haftung. Die ELKA-Torantriebe GmbH u. Co. Betriebs KG kann nicht jede Gefahrenquelle voraussehen. Wird ein Arbeitsgang nicht in der empfohlenen Art und Weise ausgeführt, muss sich der Betreiber davon überzeugen, dass für ihn und andere keine Gefahr besteht. -
Seite 5: Symbolerklärung
MAXX 80ZA – 150ZA 1.1.1 Symbolerklärung WARNUNG! Hinweise zur Sicherheit von Personen und des Torantriebes/der Schranke selbst sind durch Symbole gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden, um Unfälle und Sachschäden zu vermeiden. GEFAHR! …weist auf eine unmittelbare gefährliche Situation hin, die zum Tod oder schweren Verletzungen führt, wenn sie nicht gemieden wird. -
Seite 6: Sicherheit
MAXX 80ZA – 150ZA Sicherheit Allgemeine Sicherheitshinweise Es sind die gültigen Richtlinien und Normen bei der Montage und dem Betrieb zu beachten, wie z.B. DIN EN 13241-1, DIN EN 12445, DIN EN 12453 etc. Es sind nur Originalersatzteile des Herstellers zu verwenden. -
Seite 7: Bestimmungsgemäße Verwendung
MAXX 80ZA – 150ZA Bestimmungsgemäße Verwendung Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung des Garagentorantriebes gewährleistet. Die Garagentorantriebe dieser Baureihe dienen nach der Montage der automatisierten Bewegung eines Garagentorflügels. Die Motorsteuerung MO 56 ist Produktbestandteil und dient der Steuerung des Garagentorantriebes. -
Seite 8: Transport Und Lagerung
Bei vorhandenen Schäden sind Art und Umfang des Schadens auf der Annahmequittung zu vermerken oder die Annahme zu verweigern. Im Schadensfall ist die Firma ELKA-Torantriebe sofort zu informieren. Bei Nichtbeachtung der obigen Punkte kann eine Ersatzleistung aus versicherungstechnischen Gründen nicht erfolgen. -
Seite 9: Konformitätserklärung
MAXX 80ZA – 150ZA Konformitätserklärung Abbildung 1 Die Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die unvollständige Maschine durch die Vervollständigung den Bestimmungen der Maschinenrichtlinie entspricht. -
Seite 10: Konformitätserklärung - Gesamtanlage
MAXX 80ZA – 150ZA Die Sicherheitsfunktionen der Motorsteuerung entsprechen EN ISO 13849- 1:2008 Kat.2 PLc/d. Konformitätserklärung - Gesamtanlage Nach der Montage muss der für den Einbau Verantwortliche (nach Torproduktnorm DIN EN 13241-1) gemäß der EG-Maschinenrichtlinie 2006/42/EG eine EG-Konformitätserklärung für die Gesamtanlage ausstellen. -
Seite 11: Technische Daten
MAXX 80ZA – 150ZA Technische Daten Anwendungsbereich Die Garagentorantriebe der Baureihe MAXX 80ZA – 150ZA privat und gewerblich genutzte Tore geeignet. Die max. Torflügelmaße entnehmen Sie bitte den nachfolgenden Tabellen. Bei Abweichungen von dem o.a. Anwendungsbereich halten Sie bitte Rücksprache mit Ihrem Lieferanten. -
Seite 12: Einbauvarianten
MAXX 80ZA – 150ZA Einbauvarianten Schwingtore Abbildung 2 Schwingtore mit halbkreisförmiger, vorschwingender Öffnungskurve. Bei dieser Ausführung kann die serienmäßig gelieferte Verbindungsstange mit dem dazugehörigen Anschlusswinkel verwendet werden. Sektionaltore Abbildung 3 Sektionaltor I mit doppelten Laufschienen (die oberste Rolle läuft in einer gesonderten, fast waagerechten Schiene). -
Seite 13: Montagemaße
MAXX 80ZA – 150ZA Sonderlösungen Abbildung 4 Seitensektionaltore, Rundumtore bzw. Seitenschiebetore Bei dieser Ausführung ist ein spezielles Dreiecksblech mit dem dazugehörigen Anschlussbeschlag erforderlich (Sonderzubehör). Montagemaße Abbildung 5 * ab 3680mm Antriebslänge... -
Seite 14: Montage
MAXX 80ZA – 150ZA Montage Bei Festanschluss muss ein Hauptschalter an zugänglicher Stelle in der Garage vorhanden sein! Anschläge bei Tor-AUF und Tor ZU sind zwingend erforderlich! 1. Prüfen Sie, ob sich das Garagentor leicht von Hand öffnen und schließen lässt. - Seite 15 MAXX 80ZA – 150ZA 8. Öffnen Sie das Tor, und markieren Sie den höchsten Punkt des Tores. Übertragen Sie die Markierung mit der Wasserwaage zum Sturz. Die Unterkante des Profils muss mindestens 5mm über dieser zweiten Markierung befestigt werden. 9. Befestigen Sie das Profil mit den beiliegenden Anschlusswinkeln am Sturz.
- Seite 16 MAXX 80ZA – 150ZA Anschlag TOR-ZU bei Sektionaltoren Montieren Sie den Antrieb. Abbildung 9 1. Schieben Sie den entriegelten Antriebskopf von Hand nach vorn. 2. Drücken Sie das Tor vollständig zu. 3. Befestigen Sie den Anschlag so, dass er gegen die Vorderseite des Antriebes drückt.
-
Seite 17: Motorsteuerung Mo
MAXX 80ZA – 150ZA Motorsteuerung MO 56 Abbildung 10 Nicht benötigte Schaltleisteneingänge müssen mit 8,2 kOhm Widerständen gebrückt werden. Werden die Eingänge LS oder BS nicht benötigt, so müssen Brücken eingebaut werden. Die Motorsteuerung MO 56 befindet sich in einem separaten Steuerungsgehäuse. -
Seite 18: Ein- Und Ausgänge, Led-Anzeigen Der Mo 56
MAXX 80ZA – 150ZA Ein- und Ausgänge, LED-Anzeigen der MO 56 7.1.1 Eingänge Eingang Kontakt Ausführung Funktion Bedientaster – Die Bedienfolge von n.o. Schraubklemme 1-pol. (4-1) BT ist abhängig von der Betriebsart Zulaufautomatik (ZA): Mit ZA: BT öffnet oder startet die Offenhaltezeit neu. -
Seite 19: Led-Anzeigen
MAXX 80ZA – 150ZA Lichtschrankenempfänger 1-pol. (14-15) Lichtschrankenempfänger 0Vac Schraubklemme Gegenpol für LS-Empfänger 1-pol. (14) und LS-Sender. Motor + Flachstecker Motoranschluss Motor - 2,8mm, 2-pol. 3-Minuten-Licht – potentialfreier Licht Schraubklemme 2-pol. (10-11) Kontakt, max. 230V/500W Grün – leuchtet nur wenn Tor Grünampel... -
Seite 20: Vorwarnung Vor Dem Öffnen (S2)
MAXX 80ZA – 150ZA Die Zulaufautomatik wird wieder freigegeben, und die Offenhaltezeit gestartet, wenn erneut bedient wird (BT, Funkkanal1). Wenn in der Endlage Auf LS betätigt ist, so bleibt das Tor auch nach Ablauf der Offenhaltezeit geöffnet. LS verhindert zwar das Zulaufen, die Offenhaltezeit wird aber nicht verlängert. -
Seite 21: Zeit- Oder Impulssteuerung (S6)
MAXX 80ZA – 150ZA 7.2.6 Zeit- oder Impulssteuerung (S6) S6 ein: Steuerung arbeitet als Impulssteuerung (max. 60000 Impulse) Sicherheitsfunktionen 7.3.1 Schlupftürkontakt bzw. Stopp Bei geöffnetem Kontakt TS (LED leuchtet) ist keine Torbewegung möglich. Wird der Kontakt während der Torbewegung geöffnet, stoppt das Tor. Die Zulaufautomatik wird durch TS gesperrt. -
Seite 22: Ampelfunktion
MAXX 80ZA – 150ZA auftritt, ist die Lichtschranke defekt und es wird eine Fehlermeldung auf der Diag.-LED ausgegeben (1 x blinken). Wenn in der zweiten Phase ein Fehler auftritt, wird angenommen, dass ein Hindernis in die Lichtschranke geraten ist. Eine Torbewegung wird nicht ausgeführt. -
Seite 23: Lernen Des Laufweges, Der Kraft Und Des Vergleichswertes Für Ls-Test
MAXX 80ZA – 150ZA Laufweg zum Öffnen und zum Schließen (0-300 s) – Tor muss geöffnet sein! Erforderliche Kraft zum Öffnen und zum Schließen Vergleichswert für LS-Test Zusätzlich können die folgenden Parameter verändert werden: BTG-Position ... -
Seite 24: Lernen Des Funkcodes Für Bt
MAXX 80ZA – 150ZA werden, die im Normalbetrieb der Endlage AUF entspricht, jedoch nicht gegen den Anschlag TOR AUF (Abstand ca. 5cm). Das Tor schließt vom Antrieb aus gesehen nach rechts: M- grün M+ rot Das Tor schließt vom Antrieb aus gesehen nach links: M+ rot M- grün... -
Seite 25: Lernen Der Offenhaltezeit
MAXX 80ZA – 150ZA 7.5.4 Lernen der Offenhaltezeit 1. Der Lerntaster wird betätigt, bis die Diag-LED leuchtet. 2. Lerntaster wird noch einmal betätigt. Die Diag-LED blinkt schnell. 3. Der BT-Taster wird betätigt. Die Diag-LED blinkt im Sekundentakt. Die Offenhaltezeit wird gelernt. - Seite 26 MAXX 80ZA – 150ZA Offenhaltezeit neu gestartet, wenn das Tor geöffnet ist. Der zweite Funkkanal hat die Funktion BTG. Wenn das Tor nicht in der BTG-Position steht, wird mit BTG die BTG-Position angefahren. Wenn das Tor in der BTG-Position steht, wird mit BTG geschlossen.
-
Seite 27: Betrieb Nach Netzausfall / Notbetrieb
MAXX 80ZA – 150ZA Laufrichtung ZU ausgefallen ist. Wenn also BT in der Endlage AUF betätigt wird und eine Sicherheitseinrichtung für die Überwachung der Laufrichtung ZU ausgefallen ist, dann wird die Vorwarnung vor dem Notbetrieb gestartet und anschließend im Notbetrieb solange geschlossen, bis BT losgelassen wird. - Seite 28 MAXX 80ZA – 150ZA Steuerung muss zur Reparatur. 2x blinken Lichtschrankenfehler. Beim Test der Lichtschranke ist folgender Fehler aufgetreten: Der Sender der Lichtschranke wurde ausgeschaltet, aber der Empfänger meldet weiterhin kein Hindernis. 3x blinken Schaltleistenfehler. Beim Test der Schaltleisten ist ein Fehler aufgetreten.
-
Seite 29: Notentriegelung
MAXX 80ZA – 150ZA Notentriegelung Abbildung 13 Entriegeln Verriegeln... -
Seite 30: Handsender Skx 1Lc
MAXX 80ZA – 150ZA Handsender SKX 1LC Abbildung 14 Handsender der Baureihe SKX 1LC. Öffnen des Handsenders Abbildung 15 1. Zum Einstellen der Codierung oder zum Austauschen der Batterie öffnen Sie bitte das Gehäuse, indem Sie den Sender mit der Lasche auf eine Tischplatte stellen. - Seite 31 MAXX 80ZA – 150ZA Beispiel 2 – 4-Kanal Handsender auf 4-Kanal Empfänger Die Codierung 1-7 ist frei wählbar, 8 und 9 müssen auf Position „0“ stehen, Sender und Empfänger müssen gleich codiert sein. Beispiel 3 – 4 Stück 1-Kanal Handsender auf einen 4-Kanal Empfänger Codierung 1-7 frei wählbar, 1-7 müssen im Sender und im Empfänger gleich...
-
Seite 32: Herstellererklärung
MAXX 80ZA – 150ZA Herstellererklärung Abbildung 16... -
Seite 33: Außerbetriebnahme
Das Produkt muss nach den jeweiligen länderspezifischen Vorschriften entsorgt werden. 10.1 Entsorgung Bei Fragen für eine fachgerechte Entsorgung von elektrischen und elektronischen Bauteilen ELKA oder einen kompetenten Fachhändler kontaktieren. HINWEIS! Gefahr für die Umwelt durch die unsachgemäße Entsorgung des Produktes (oder Teilen davon)! Bei unsachgemäßer Entsorgung können Schäden für die Umwelt entstehen. - Seite 34 MAXX 80ZA – 150ZA Index Kraftabschaltung......20 Allgemeine Sicherheitshinweise... 5 Allgemeines ......... 3 Lagerung ........7 Ampel ........21 Laufweg ........22 Antriebsvarianten - Daten ..10 Laufzeit ........20 Anwendungsbereich ....10 LED-Anzeigen ......17 Bestimmungsgemäße Verwendung Netzausfall ........26 ............ 6 Notbetrieb ........26 Betriebsarten ......
