- Seite 1 Betriebsanleitung KBM-110 pH-Messgerät BNC Anschluss Wasserdicht Präzise und schnell...
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise .......................... 8 Bestimmungsgemäße Verwendung...................... 9 Qualifiziertes Personal.......................... 9 Beschreibung............................ 10 Lieferumfang............................ 10 Funktionsbeschreibung........................ 10 Produkt auf einen Blick........................ 11 Das KBM-110 ............................. 11 Anzeigeelemente .......................... 11 Bedienelemente.......................... 11 Anschlüsse ............................ 12 Grundlagen zur Messung......................... 13 pH Messung............................ 13 6.1.1 Erläuterung ............................ - Seite 3 Inhaltsverzeichnis 8.2.2 Aufruf des Konfigurationsmenüs...................... 24 8.2.3 Parameter des Konfigurationsmenüs konfigurieren................ 25 8.2.4 Justieren des Messeinganges ...................... 27 8.2.5 Parameter des Justagemenüs konfigurieren .................. 28 Fehler- und Systemmeldungen ....................... 30 Entsorgung............................ 31 Technische Daten .......................... 32 Service ............................... 33 12.1 Hersteller ............................
-
Seite 4: Gesetzliche Adresse Des Herstellers
1 | Gesetzliche Adresse des Herstellers KBM-110 1 Gesetzliche Adresse des Herstellers Conrad Elecronic SE Klaus-Conrad-Str. 1 D-92240 Hirschau http://www.conrad.com WEEE-Reg. –Nr. DE 28001718 4 / 33 B-H86.0.12.DB114-1.0... -
Seite 5: Über Diese Dokumentation
KBM-110 Über diese Dokumentation | 2 2 Über diese Dokumentation 2.1 Vorwort Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedie- nung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten, in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können. -
Seite 6: Weiterführende Informationen
2 | Über diese Dokumentation KBM-110 Formel In einigen Handlungsanleitungen dient eine Formel zum allgemeinen Verständnis ei- ner Konfiguration, Programmierung oder einer Einstellung des Produktes. Handlungsergebnis Resultat, Folge oder Wirkung einer Handlungsanweisung. Hervorhebungen Um die Lesbarkeit und Übersicht zu vereinfachen, sind verschiedene Absätze / Infor- mationen hervorgehoben. -
Seite 7: Sicherheit
KBM-110 Sicherheit | 3 3 Sicherheit 3.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. GEFAHR Symbol weist auf Gefahren für lebendes Gewebe, aber auch für viele Materialien hin, die bei Kontakt mit dieser Chemikalie geschädigt oder zerstört werden. Ätzwirkung, Schutzausrüstung erforderlich! -
Seite 8: Sicherheitshinweise
3 | Sicherheit KBM-110 Wird einer dieser Hinweise nicht beachtet, so kann dies zu Verletzungen oder zum Tod von Personen sowie zu materiellen Schäden führen. GEFAHR Falscher Einsatzbereich! Um ein Fehlverhalten des Produktes, die Verletzung von Personen oder materielle Schäden vorzubeugen, ist das Produkt ausschließlich zum Gebrauch wie unter Kapitel Beschreibung [} S. 10] in der Betriebsanleitung angegeben konzipiert. -
Seite 9: Bestimmungsgemäße Verwendung
KBM-110 Sicherheit | 3 VORSICHT Fehlverhalten! Wenn anzunehmen ist, dass das Produkt nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beein- trächtigt sein, wenn es z.B. -
Seite 10: Beschreibung
4 | Beschreibung KBM-110 4 Beschreibung 4.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien – Elektrode GE 114-WD 4.2 Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten ergonomischen Gehäuse. -
Seite 11: Produkt Auf Einen Blick

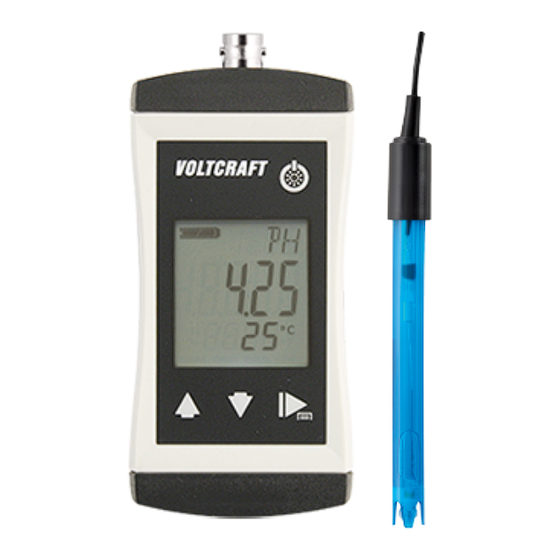

KBM-110 Produkt auf einen Blick | 5 5 Produkt auf einen Blick 5.1 Das KBM-110 LCD Anzeige KBM-110 BNC Anschluss und 2x4 mm KBM-110 Banane 5.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen pH Wertes oder Wert für... -
Seite 12: Anschlüsse
5 | Produkt auf einen Blick KBM-110 Auf / Ab Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert Beide gleichzeitig Anzeige drehen, Überkopfanzeige Funktionstaste Kurz drücken Messwert einfrieren Rückkehr zur Messwertanzeige... -
Seite 13: Grundlagen Zur Messung
KBM-110 Grundlagen zur Messung | 6 6 Grundlagen zur Messung 6.1 pH Messung 6.1.1 Erläuterung Der pH-Wert beschreibt das saure oder alkalische Verhalten einer wässrigen Lösung. Ein pH-Wert unter 7 ist sauer, ein Wert über 7 ist alkalisch. Ein pH-Wert von 7 ist neu- tral. -
Seite 14: Aufbau
6 | Grundlagen zur Messung KBM-110 6.1.3 Aufbau 1. Koaxialkabel 2. Referenzelektrode 3. Messelektrode 4. Nachfüllöffnung 5. Elektrolyt 6. Innenpuffer 7. Diaphragma 8. Glasmembran / Quellschicht Das Diaphragma kann in unterschiedlicher Art und Weise ausgeführt sein, es bildet ei- ne Verbindung zwischen Elektrolyt und der zu messenden Flüssigkeit. Eine Verstop- fung oder Verschmutzung des Diaphragmas ist oft die Ursache für Fehlverhalten und... -
Seite 15: Lebensdauer
KBM-110 Grundlagen zur Messung | 6 – GE 125 BNC ist eine wasserdichte universell einsetzbare, robuste und wartungs- arme Gel-Elektrode mit Keramikdiaphragma. Sie kann für längere Zeit über den Schaft hinaus getaucht werden. – GE 151 BNC ist eine Glaselektrode und wird bevorzugt in der Galvanik eingesetzt, wenn es um bestimmte Farben und Lacke geht. -
Seite 16: Redox Messung
6 | Grundlagen zur Messung KBM-110 6.2 Redox Messung 6.2.1 Erläuterung Das Redox-Potential 0RP gibt an, inwieweit die gemessene Probe eine oxidierende be- ziehungsweise reduzierende Wirkung im Bezug zur Wasserstoffnormalelektrode hat. Dieses Potential wird häufig in Schwimmbädern als Messgröße für die Desinfektions- wirkung einer Chlorung herangezogen. -
Seite 17: Wartung
KBM-110 Wartung | 7 7 Wartung 7.1 Betriebs- und Wartungshinweise HINWEIS Produkt und Elektrode müssen pfleglich behandelt werden und gemäß den techni- schen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Stecker und Buchsen sind vor Verschmutzung zu schützen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs-... -
Seite 18: Batteriewechsel
7 | Wartung KBM-110 7.2.2 Batteriewechsel GEFAHR Explosionsgefahr! Das Verwenden von beschädigten oder ungeeigneten Batterien kann zur Erwärmung führen, wodurch die Batterien aufplatzen und im ungünstigsten Fall explodieren kön- nen! – Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden! VORSICHT Beschädigung! -
Seite 19: Kalibrierung Und Justage
KBM-110 Wartung | 7 7.3 Kalibrierung und Justage 7.3.1 pH-Kalibrierung Beschreibung Um verlässliche Messwerte zu erhalten, müssen Gerät und Elektrode aufeinander ab- geglichen werden. Bei der pH-Messung spricht man hier von einer Kalibrierung. Um eine pH Messung durchzuführen, gehen Sie wie folgt vor. -
Seite 20: Automatische Ph Kalibrierung
7 | Wartung KBM-110 HINWEIS Verwenden Sie stehts frische Pufferlösungen! 7.3.1.2 Pufferlösungen Beschreibung Um das Produkt kalibrieren zu können, ist zumindest eine Pufferlösung erforderlich. Sie haben dabei die Möglichkeit eine sofort gebrauchsfertige PHL Pufferlösung, siehe Tabelle unten, zu verwenden, oder diese selbst mit GPH Pufferkapseln, siehe Hand- lungsanweisung an zumischen. -
Seite 21: Manuelle 1-Punkt Ph Kalibrierung
KBM-110 Wartung | 7 HINWEIS Eine Automatische Kalibrierung kann auch mit den bereits fertig angemischten PHL Pufferlösungen durchgeführt werden. Da die Temperaturkompensation sich auf die GPH-Kapseln bezieht, ist hier je nach Temperatur der Lösungen mit einem Fehler von wenigen hundertstel pH zu rechnen. Siehe auch Unterschiede in den Tabellen der Pufferlösungen in Pufferlösungen [} S. 20]. -
Seite 22: Manuelle 2-Punkt Ph Kalibrierung
7 | Wartung KBM-110 Voraussetzung – Eine beliebige Pufferlösung steht bereit. Handlungsanweisung 1. Drücken Sie die Funktionstaste für 2 Sekunde, um das Menü Konfiguration aufzu- rufen. 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste wieder los. 3. Bei nicht gestecktem Temperaturfühler erscheint der Parameter SET.T. Ist der Tem- peraturfühler gesteckt, so überspringen Sie den nachfolgenden Punkt. - Seite 23 KBM-110 Wartung | 7 HINWEIS Eine Steigungsabgleich mit Pufferlösungen im Bereich zwischen pH 6 und pH 8 ist nicht möglich. Bei der Eingabe des Abgleichwertes wird sofort der daraus resultieren- de Steigungswert berechnet und bei ungültigen Werten anstelle des Messwertes in der Anzeige (AL ERR.2 oder (AL ERR.3 angezeigt.
-
Seite 24: Bedienung
8 | Bedienung KBM-110 8 Bedienung 8.1 Inbetriebnahme 8.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 24]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt. – Eine geeignete pH - Elektrode ist angesteckt. -
Seite 25: Parameter Des Konfigurationsmenüs Konfigurieren
KBM-110 Bedienung | 8 Handlungsanweisung 1. Drücken Sie die Funktionstaste für 2 Sekunden, um das Menü Konfiguration auf- zurufen. 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste los. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern. - Seite 26 8 | Bedienung KBM-110 Einstellung Steigung PK.SL Aktueller Mess- Einstellung der Steigung zur Kalibrierung der pH wert Messung. Soll keine Kalibrierung durchgeführt wer- den, weiter mit der Funktionstaste Input Redox in mV, bezogen auf Silber / Silberchlorid - 0RP mV...
-
Seite 27: Justieren Des Messeinganges
KBM-110 Bedienung | 8 Hintergrundbeleuchtung L,TE Hintergrundbeleuchtung deaktiviert Automatische Abschaltung der Hintergrundbeleuch- 15 30 60 120 240 tung nach ausgewählter Zeit in Sekunden, wenn kein Tastendruck erfolgt Keine Automatische Abschaltung der Hintergrund- beleuchtung Werkseinstellungen IN,T Aktuelle Konfiguration verwenden Produkt auf Werkseinstellungen zurücksetzen. In... -
Seite 28: Parameter Des Justagemenüs Konfigurieren
8 | Bedienung KBM-110 Darstellung Menü aufrufen Halten Loslassen Handlungsergebnis Nach dem letzten Parameter wird das Menü Konfiguration beendet. HINWEIS Wird das Produkt ausgeschaltet, ohne die Konfiguration zu speichern, so wird beim Neustart des Produktes der zuletzt gespeicherte Wert wiederhergestellt. - Seite 29 KBM-110 Bedienung | 8 – T.SL = (Sollwert Steigungskorrektur / (Anzeige Steigungskorrektur – T.OF) – 1) *100 – T.SL = (37,0 °C / (36,6 °C – (-0,2)) -1) *100 = 0,54 Handlungsergebnis Der geänderte Wert wird gespeichert und das Menü Konfiguration wird beendet.
-
Seite 30: Fehler- Und Systemmeldungen
9 | Fehler- und Systemmeldungen KBM-110 9 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Fehler bei der letz- Fehlerhafte Kalibrie- Führen Sie eine neue Kali- >(AL< ten Kalibrierung rung brierung durch Keine Anzei- Batterie verbraucht Batterie verbraucht Batterie ersetzen... -
Seite 31: Entsorgung
KBM-110 Entsorgung | 10 10 Entsorgung HINWEIS Das Produkt darf nicht über die Restmülltonne entsorgt werden. Soll eine Entsorgung des Produktes stattfinden, so bringen Sie dieses zu einer kommunalen Sammelstelle, wo es gemäß den Anforderungen des Gefahrgutrechts sicher zum Entsorger transpor- tiert wird. -
Seite 32: Technische Daten
11 | Technische Daten KBM-110 11 Technische Daten Messbereich Redox Temperatur 0,00 .. 14,00 pH -1500 .. +1500 mV -5 .. 105 °C 1293 .. +1707 mV 23 .. 221 °F Genauigkeit (bei Nenntempe- ± 0,02 pH ± 1 Digit ±... -
Seite 33: Service
KBM-110 Service | 12 12 Service 12.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt VOLTCRAFT Distributed by Conrad Electronic SE Klaus-Conrad-Str. 1 92240 Hirschau Tel.: 09604 40 87 87 Fax: 0180 5 312110 kundenservice@conrad.de WEEE-Reg.
