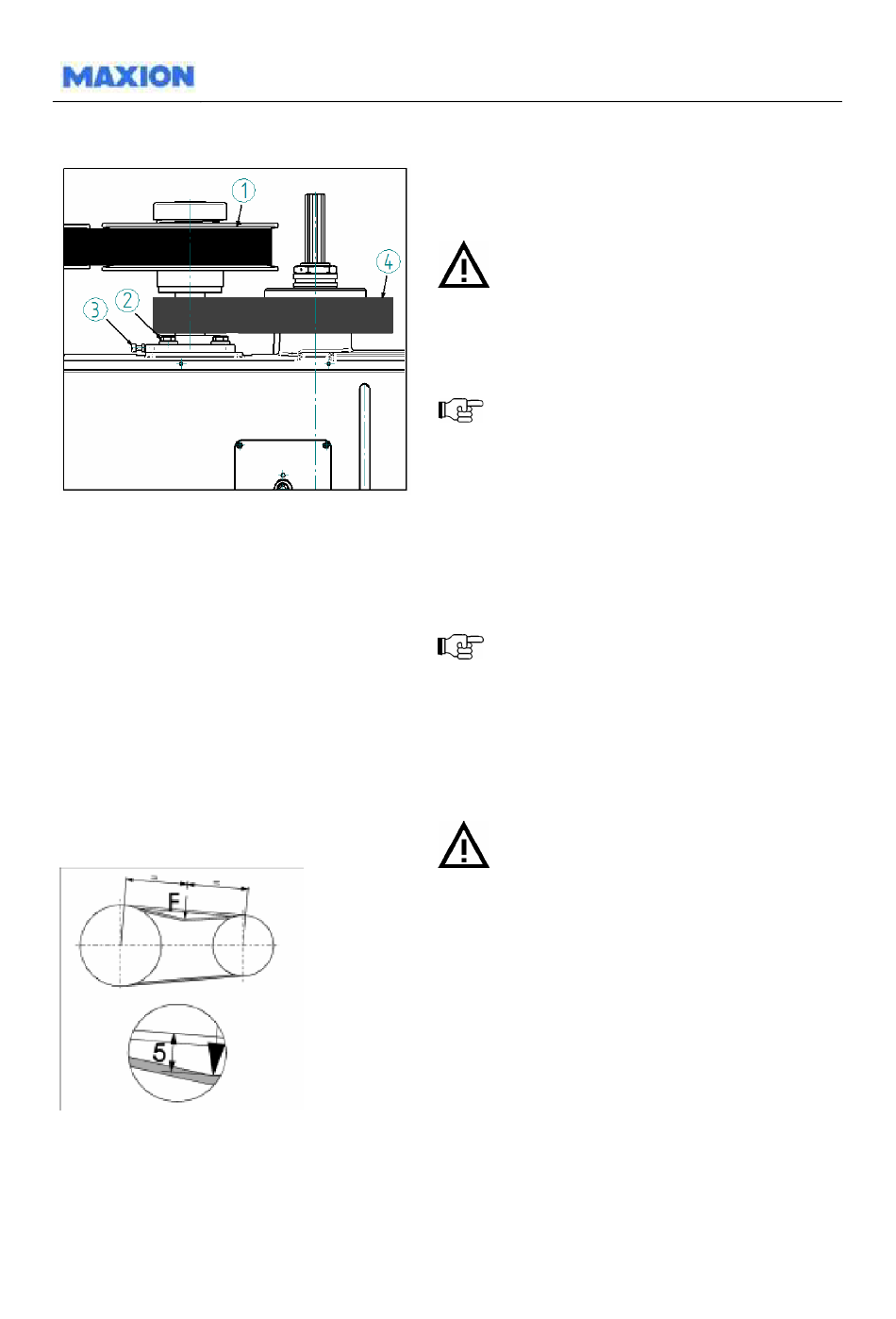

Rippenband PK wechseln
- Schutzhaube entfernen.
- Breitkeilriemen abnehmen(1).(siehe Seite 26)
Quetschgefahr durch
zusammenklappende
Motor-Regelscheiben.
- 4 Befestigungsschrauben (2) lösen
- 2 M6-Muttern und Innensechskantschrauben-M6
lösen (3)
- Antriebseinheit Vorgelege /Spindel in
Richtung Spindelscheibe verschieben
-Rippenband PK (4) abnehmen
- Rippenband erst von der Vorgelegescheibe, dann
von der Spindelscheibe abnehmen.
- neues Rippenband erst auf die Vorgelegescheibe,
dann auf die Spindelscheibe auflegen.
Antriebseinheit Vorgelege/Spindel in
Ausgangsstellung schieben.
- Rippenband PK durch Rechtsdrehung der 2
Innensechskantschrauben-M6 und Kontern
der 2M6- Muttern spannen.(3)
- 4 Befestigungsschrauben (2) festziehen
Achsabstand Vorgelege/Spindel-
Vorgelege/Motor=251mm!
- Riemenspannung prüfen.
- Breitkeilriemen (1) auflegen,
- Schutzhaube anbringen.
