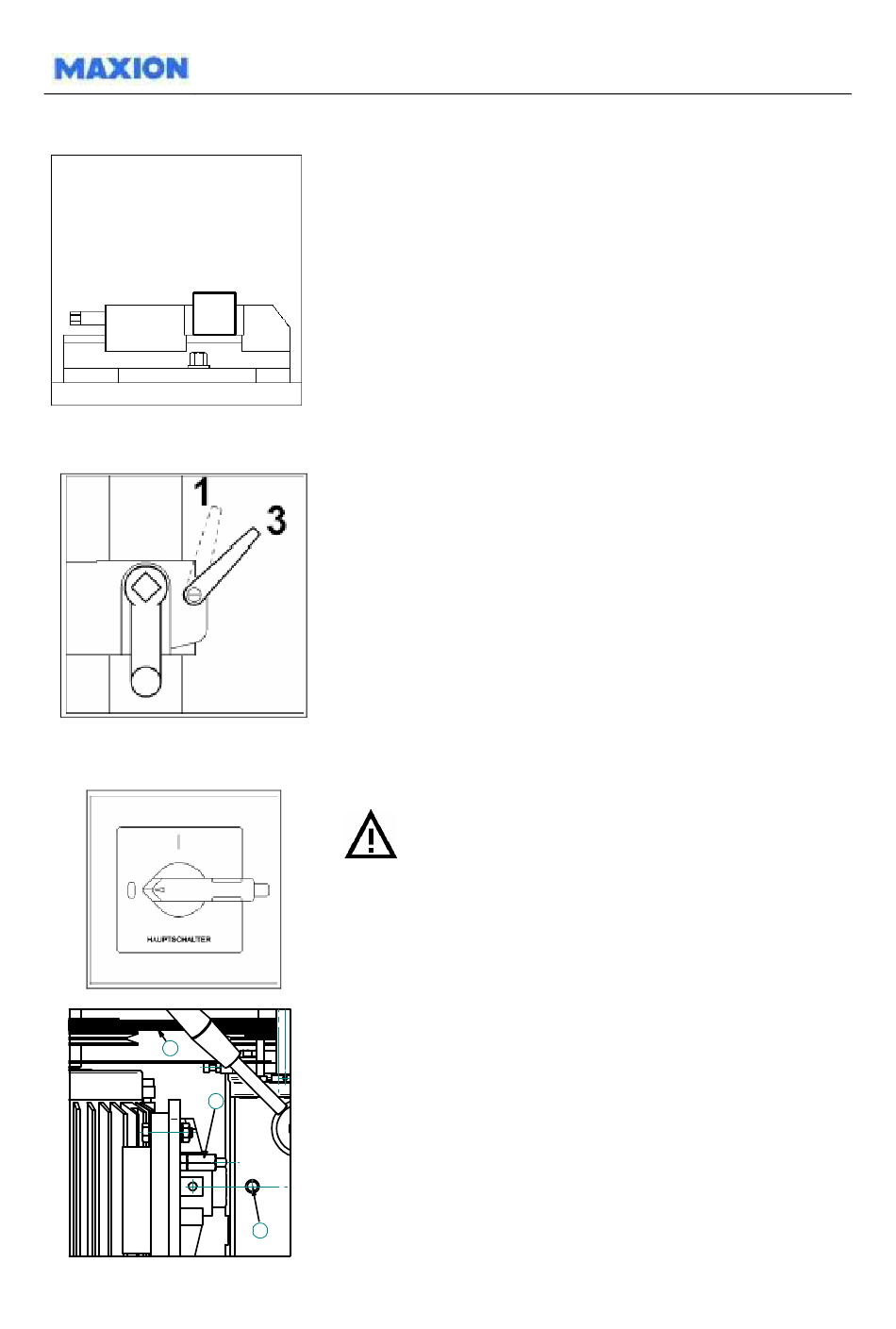

Vorbereitung

- Werkstück sicher auf dem Maschinentisch spannen.
- Bohrfutter mit MK 4 Spindelaufnahme verwenden.
- Bohrer fest einspannen.
Abstand Werkzeug-Werkstück einstellen
- 1 Klemmhebel lösen,
- 2 Tisch mit Kurbel verfahren,
- Tisch bei Bedarf um die Säule schwenken,
- 3 Klemmhebel festziehen.

Drehzahlbereich einstellen: A oder B

- Befestigungsschraube (1) und Langmutter (2) lösen.
3 - Antriebseinheit verschieben.
- Keilriemen umlegen (3): A oder B
- Antriebseinheit in Ausgangsstellung schieben und Riemen
2
- Befestigungsschraube (1) anziehen.
1
Hauptschalter auf „0" und gegen unbeabsichtigte
Inbetriebnahme sichern.
spannen.

Bedienung
