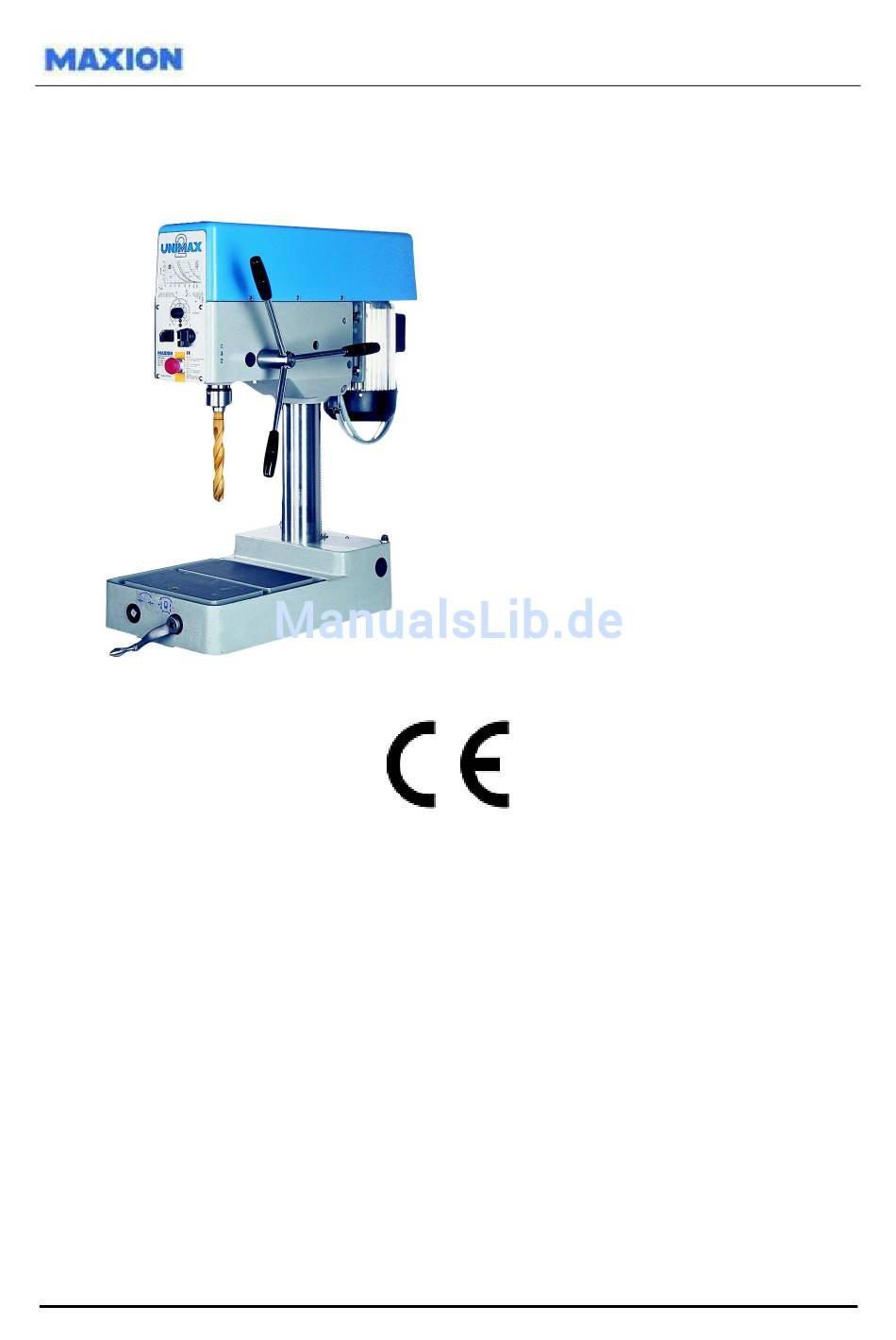

- Seite 1 Betriebsanleitung UNIMAX 2 T UNIMAX 2 S Maschinentyp: UNIMAX 2 Maschinennummer: _______________ MAXION Verkauf: Tel. 03647 / 4106-12 Jänsch & Ortlepp GmbH 03647 / 415800 Rosa-Luxemburg-Str. 5 07381 Pößneck Service / Ersatzteile: Tel. 03647 / 4106-18 www.maxion.de 03647 / 415800...
-
Seite 2: Inhaltsverzeichnis
UNIMAX 2 T……………………………………………………………………………………………..UNIMAX 2 S………………………………………………………………………………………………... Hinweise zur Sicherheit…………………………………………………………………………………. Inbetriebnahme Auspacken und Transportieren…………………………………………………………………………... Aufstellplatz………………………………………………………………………………….……………… Aufstellen und Installieren………………………………………………………………………………… Bohrbild für Maschinentyp UNIMAX 2 T………………………………………………………………… Bohrbild für Maschinentyp UNIMAX 2 S………………………………………………………………… Maschine befestigen………………………………………………………….…………………………… Elektroanschluss…………………………………………………………………………………………… Erste Inbetriebnahme……………………………………………………………………………………… Bedienung Vorbereitung………………………………………………………………………………………………... Abstand Werkzeug-Werkstück einstellen………………………………………………………………… UNIMAX 2 T…………………………………………………………………………………………………. -
Seite 3: Eg-Konformitätserklärung
Angewendete nationale technische Spezifikationen insbesondere • • • DIN 45635 DIN 8626 DIN EN 50178 Name des Dokumentationsbevollmächtigten: MAXION Jänsch & Ortlepp GmbH 07381 Pößneck Rosa-Luxemburg-Str. 5 Pößneck, 1. Nov. 2013 ............Dipl.-Ing. Hartmut Ortlepp Geschäftsführer MAXION Jänsch & Ortlepp GmbH Rosa-Luxemburg-Str. -
Seite 4: Verwendungszweck
Verwendungszweck • Bohrmaschine ausschließlich zum Bohren, Reiben, Gewindeschneiden und ggf. zum Fräsen benutzen. • - Metall - Holz - Kunststoff bearbeiten. • Maschine nur von ausreichend geschultem Personal bedienen und warten lassen. -
Seite 5: Technische Daten
Technische Daten UNIMAX 2 T • Dauerbohrleistung • Normalbohrleistung • M 12 Gewindeschneidleistung • Spindel • Bohrtiefe • Ausladung • 60 bis 440 Spindel/Tisch • 345x372 Tischfläche • Säulendurchmesser • Gesamthöhe • Gewicht • frequenzgeregelter Drehstrommotor • 100-2000 1/min Spindeldrehzahlen Bereich A Bereich B 200-4000... -
Seite 6: Hinweise Zur Sicherheit
Sicherheit Hinweise zur Sicherheit • Schutzbrille tragen. • Lange Haare zusammenbinden. • Bei sehr langen Haaren Haarnetz tragen. • Sicherheitsschuhe tragen. - Seite 7 Sicherheit • Schmuck vor Arbeitsbeginn entfernen. • Nicht in die laufende Spindel greifen. • Für ausreichende Beleuchtung sorgen. • Bedienteile müssen gut erreichbar sein. • Drehrichtung rechts.
- Seite 8 Sicherheit • Maschine nie ohne Schutzhaube einschalten. • Werkzeug und Messmittel außerhalb des Arbeitsbereiches ablegen. • Säule oder Zwischentisch vor Arbeitsbeginn klemmen. • Werkstück sicher spannen.
- Seite 9 Sicherheit • Vorschubhebel läuft selbsttätig zurück. Hauptschalter bei Wartungsarbeiten auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. • Spindelkonus und Werkzeugkegel vor jedem Werkzeugeinbau reinigen. • Bohrer bis max. Ø 15 mm für den Dauerbetrieb verwenden.
- Seite 10 Sicherheit • Vor jedem Werkzeugwechsel Holzplatte auf den Maschinentisch legen. • Austreiber nur mit Kunststoffhammer einschlagen. • Austreiber vor dem Einschalten der Maschine entfernen. • Werkzeugwechsel nie durch Hochfahren der Pinole mit dem Austreiber durchführen. Bauteilzerstörung...
-
Seite 11: Inbetriebnahme
Sicherheitsbestimmungen für das Bewegen von Lasten beachten. - Kran für Transport verwenden. Seile wie abgebildet befestigen. - UNIMAX 2 T = 110 kg - UNIMAX 2 S = 170 kg Aufstellplatz - Bedienelemente müssen frei zugänglich sein. - Auf ebene Aufstellfläche achten. -
Seite 12: Aufstellen Und Installieren
Inbetriebnahme Aufstellen und Installieren - Bohrungen für Schwerlastdübel auf dem Betonboden anzeichnen und bohren. • Bohrbild für Maschinentyp UNIMAX 2 T • Bohrbild für Maschinentyp UNIMAX 2 S... -
Seite 13: Maschine Befestigen
Inbetriebnahme • Maschinen befestigen - 1 Isolierscheibe mit Unterlegscheibe, - 2 Grundplatte des Unterbaus der Maschine, - 3 Isolierscheibe mit Stahlscheibe, - 4 Schwerlastdübel, Arbeitsplatten müssen für das Maschinengewicht geeignet sein. Isolierplatten tragen zur Geräuschminderung und zur Schwingungsdämpfung bei. - Bodenunebenheiten mit Blech ausgleichen. Unterbau nicht verspannen. -
Seite 14: Erste Inbetriebnahme
Inbetriebnahme Erste Inbetriebnahme Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. - Alle „blanken“ Maschinenteile, besonders Bohrfutterkonus und Spindelzapfen oder Morsekegel entfetten. • Werkzeugaufnahme MK2 - Bohrfutter mit leichtem Ruck einsetzen. Festen Sitz prüfen. -
Seite 15: Bedienung
- Klemmung 1 lösen, - Oberteil mit Kurbel 2 verfahren, - Klemmung 1 festziehen. • UNIMAX 2 S - 1 Klemmhebel lösen, - 2 Tisch mit Kurbel verfahren, - Tisch bei Bedarf um die Säule schwenken, - 3 Klemmhebel festziehen. -
Seite 16: Drehzahlbereich Einstellen
Bedienung Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. • Drehzahlbereich einstellen: A oder B 1. Befestigungsschraube lösen, 2. Antriebseinheit verschieben, 3. Keilriemen umlegen: A oder B, 4. Schalter für Anzeige des gewählten Drehzahlbereiches umstellen 5. Antriebseinheit in Ausgangsstellung schieben und Riemen spannen, 6. -
Seite 17: Bohren
Bedienung - Potentiometer auf gewünschte Drehzahl stellen. Bohren Vorschubhebel läuft selbsttätig zurück. - Sterngriff 1 des Tiefenanschlages lösen, - Bohrer im Stillstand auf das Werkstück aufsetzen, - Tiefe mit Skalenscheibe 2 einstellen, - Sterngriff 1 festdrehen, - bohren. Gewindeschneiden - Hauptschalter einschalten, - Drehrichtungsschalter in Stellung = Rechtslauf, - Gewindebohrer auf die Kernbohrung setzen und Gewinde... -
Seite 18: Werkzeugwechsel
Bedienung Werkzeugwechsel Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. - Holzunterlage auf den Maschinentisch legen, - Pinole nach unten fahren bis der Austreiberschlitz freiliegt, - Position halten, - Austreiber in den Austreiberschlitz setzen, - Austreiber mit Kunststoffhammer einschlagen, Spindelkonus und Werkzeugkegel reinigen. - Werkzeug wechseln. -
Seite 19: Bohrmaschinen Mit Digitaler Drehzahl- Und (Programmierbarer) Bohrtiefenanzeige
Bedienung Bohrmaschinen mit digitaler Drehzahl – und Tiefenanzeige Mittlere Taste: die aktuelle Bohrtiefe wird auf Null gesetzt (Werkstück-Nullpunkt) Rechte Taste: erscheint die Fehlermeldung „POWER DOWN ERROR“, diese mit rechter Taste löschen... -
Seite 20: Wartung
Wartung Schmieranleitung • für Maschinentyp: UNIMAX 2 T... -
Seite 21: Schmieranleitung Unimax 2 S
Wartung Schmieranleitung • für Maschinentyp: UNIMAX 2 S... -
Seite 22: Wartung
Wartung Rückzugfeder einstellen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Vorschubhebel muss langsam aber stetig zurücklaufen. - Pinole ganz nach oben fahren. - Sterngriff 1 abnehmen, - Scheiben 3, Skalenring 2 und Tellerfedern 4 abziehen, - Gewindestift 1 lösen, - Dorn ca. -
Seite 23: Rücklaufsicherung Des Drehzahlwählhebels Nachstellen
Wartung - Scheiben 3, Skalenring 2 und Tellerfedern 4 auf Vorschubbolzen setzen, - Sterngriff 1 aufschrauben. -
Seite 24: Störung
Störung Störungstabelle Problem Ursache Lösung - Spindel läuft nicht an - Hauptschalter aus - Hauptschalter ein - Riemen gerissen - Riemen austauschen - Riemen lose - Riemen spannen - Spannungsversorgung - Spannungsversorgung prüfen unterbrochen lassen - Schmelzsicherung defekt / - Sicherung unter der Sicherungsautomat ausgelöst Frontblende wechseln / einschalten... -
Seite 25: Störung Beheben
Störung beheben Keilriemen wechseln - Schutzhaube entfernen, - Befestigungsschraube lösen, - Keilriemen erst von der Spindelscheibe 2, dann von der Motorscheibe 1 abnehmen. Antriebseinheit verschieben. Drehzahlbereich: A oder B. - neuen Keilriemen erst auf die Motorscheibe 1, dann auf die Spindelscheibe 2 auflegen. -
Seite 26: Anhang
Anhang Maßblatt UNIMAX 2 T... -
Seite 27: Maßblatt Unimax 2 S
Anhang Maßblatt UNIMAX 2 S... -
Seite 28: Ersatzteilzeichnung - Antrieb Unimax 2
Anhang Ersatzteilzeichnung – Antrieb UNIMAX 2... -
Seite 29: Ersatzteilzeichnung - Vorschub Unimax 2
Anhang Ersatzteilzeichnung – Vorschub UNIMAX 2... -
Seite 30: Anhang
Anhang Ersatzteilzeichnung – Grundgestell UNIMAX 2 T Nur MAXION-Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer... -
Seite 31: Ersatzteilzeichnung - Grundgestell Unimax 2 S
Anhang Ersatzteilzeichnung – Grundgestell UNIMAX 2 S... -
Seite 32: Ersatzteilzeichnung - Tischbaugruppe Unimax 2 S
Anhang Ersatzteilzeichnung – Tischbaugruppe UNIMAX 2 S...
