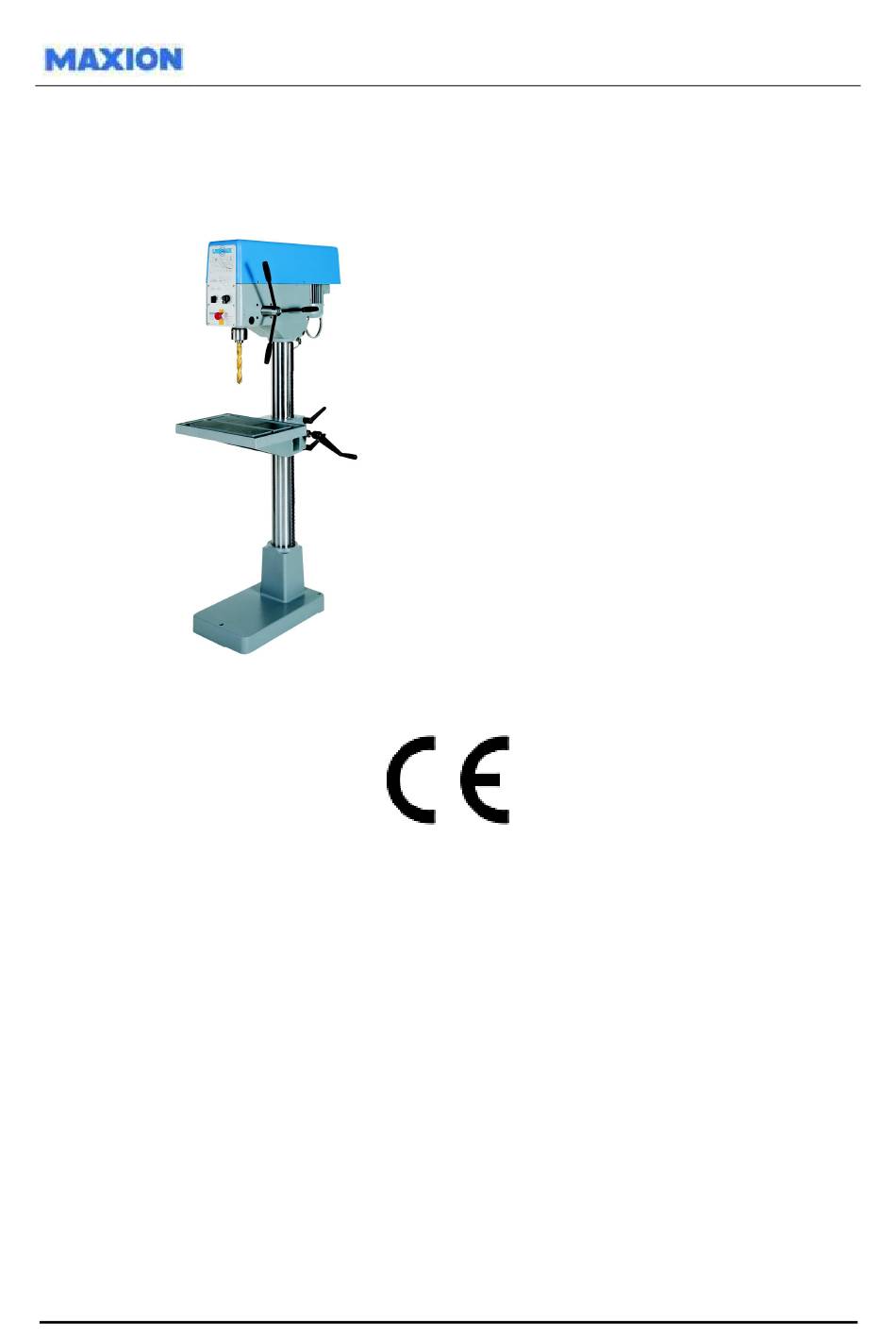

Maschinentyp:
Maschinennummer:
MAXION
Jänsch & Ortlepp GmbH
Rosa-Luxemburg-Str. 5
07381 Pößneck
www.maxion.de
UNIMAX 3
_______________
UNIMAX 3
Verkauf:
Service / Ersatzteile:
Betriebsanleitung
Tel.
03647 / 4106-12
Fax
03647 / 415800
Tel.
03647 / 4106-18
Fax
03647 / 415800

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MAXION UNIMAX 3

  • Seite 1 Betriebsanleitung UNIMAX 3 Maschinentyp: UNIMAX 3 Maschinennummer: _______________ MAXION Verkauf: Tel. 03647 / 4106-12 Jänsch & Ortlepp GmbH 03647 / 415800 Rosa-Luxemburg-Str. 5 Service / Ersatzteile: Tel. 03647 / 4106-18 07381 Pößneck 03647 / 415800 www.maxion.de...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis EG-Konformitätserklärung……………………………………………………………..………………..Verwendungszweck…………………………………………………………………………………..…... Technische Daten UNIMAX 3….……………………………………………………………………………………………..Hinweise zur Sicherheit…………………………………………………………………………………... Inbetriebnahme Auspacken und Transportieren…………………………………………………………………………... Aufstellplatz………………………………………………………………………………….……………… Aufstellen und Installieren………………………………………………………………………………… Bohrbild für Maschinentyp UNIMAX 3….………………………………………………………………… Maschine befestigen………………………………………………………….…………………………… Elektroanschluss…………………………………………………………………………………………… Erste Inbetriebnahme……………………………………………………………………………………… Bedienung Vorbereitung………………………………………………………………………………………………... Abstand Werkzeug-Werkstück einstellen………………………………………………………………… Drehzahl einstellen………………………………………………………………………………………….. Bohren………………………………………………………………………………….……………………. Gewindeschneiden…………………………………………………………………….…………………… Werkzeugwechsel…………………………………………………………………………….……………. Bohrmaschinen mit digitaler Drehzahl- und (programmierbarer) Bohrtiefenanzeige….…………….
  • Seite 3: Eg-Konformitätserklärung

    Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II Hiermit erklären wir, dass die Bohrmaschine UNIMAX 3 Maschinentyp: • Maschinennummer: _______________________ • _______________________ Baujahr: allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht. Die Maschine entspricht weiterhin allen Bestimmungen der •...
  • Seite 4: Verwendungszweck

    Verwendungszweck • Bohrmaschine ausschließlich zum Bohren, Reiben, Gewindeschneiden und ggf. zum Fräsen benutzen. • - Metall - Holz - Kunststoff bearbeiten. • Maschine nur von ausreichend geschultem Personal bedienen und warten lassen.
  • Seite 5: Technische Daten

    Technische Daten UNIMAX 3 • Dauerbohrleistung • Normalbohrleistung • M 20 Gewindeschneidleistung • Spindel • Bohrtiefe • Ausladung • 90 bis 840 Spindel/Tisch • 500x365 Tischfläche • T-Nuten nach DIN 650 • Säulendurchmesser • 1855 Gesamthöhe • Gewicht • 0,8/1,5 Motor polumschaltbar •...
  • Seite 6: Hinweise Zur Sicherheit

    Sicherheit Hinweise zur Sicherheit • Schutzbrille tragen. • Lange Haare zusammenbinden. • Bei sehr langen Haaren Haarnetz tragen. • Sicherheitsschuhe tragen.
  • Seite 7 Sicherheit • Schmuck vor Arbeitsbeginn entfernen. • Nicht in die laufende Spindel greifen. • Für ausreichende Beleuchtung sorgen. • Bedienteile müssen gut erreichbar sein. • Drehrichtung rechts.
  • Seite 8 Sicherheit • Maschine nie ohne Schutzhaube einschalten. • Werkzeug und Messmittel außerhalb des Arbeitsbereiches ablegen. • Säule oder Zwischentisch vor Arbeitsbeginn klemmen. • Werkstück sicher spannen.
  • Seite 9 Sicherheit • Vorschubhebel läuft selbsttätig zurück. Hauptschalter bei Wartungsarbeiten auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. • Spindelkonus und Werkzeugkegel vor jedem Werkzeugeinbau reinigen. • Bohrer bis max. Ø 25 mm für den Dauerbetrieb verwenden.
  • Seite 10 Sicherheit • Vor jedem Werkzeugwechsel Holzplatte auf den Maschinentisch legen. • Austreiber nur mit Kunststoffhammer einschlagen. • Austreiber vor dem Einschalten der Maschine entfernen. • Werkzeugwechsel nie durch Hochfahren der Pinole mit dem Austreiber durchführen. Bauteilzerstörung...
  • Seite 11: Inbetriebnahme

    - Positionen auf dem Lieferschein mit der Lieferung vergleichen. Sicherheitsbestimmungen für das Bewegen von Lasten beachten. - Kran für Transport verwenden. Seile wie abgebildet befestigen. - UNIMAX 3 = 215 kg Aufstellplatz - Bedienelemente müssen frei zugänglich sein. - Auf ebene Aufstellfläche achten.
  • Seite 12: Aufstellen Und Installieren

    Inbetriebnahme Aufstellen und Installieren - Bohrungen für Schwerlastdübel auf dem Betonboden anzeichnen und bohren. • Bohrbild für Maschinentyp UNIMAX 3 • Maschine befestigen - 1 Isolierscheibe mit Unterlegscheibe, - 2 Grundplatte des Unterbaus der Maschine, - 3 Isolierscheibe mit Stahlscheibe, - 4 Schwerlastdübel,...
  • Seite 13: Erste Inbetriebnahme

    Inbetriebnahme Erste Inbetriebnahme Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. - Alle „blanken“ Maschinenteile, besonders Bohrfutterkonus und Spindelzapfen oder Morsekegel entfetten. • Werkzeugaufnahme MK 3 - Bohrfutter mit leichtem Ruck einsetzen. Festen Sitz prüfen. • Anzugsgewinde - Gewindezugsstange einsetzen und mit Werkzeugaufnahme MK 3 verschrauben.
  • Seite 14: Bedienung

    Bedienung Vorbereitung - Werkstück sicher auf dem Maschinentisch spannen. - Bohrfutter mit MK 3 Spindelaufnahme verwenden. - Bohrer fest einspannen. Abstand Werkzeug-Werkstück einstellen - 1 Klemmhebel lösen, - 2 Tisch mit Kurbel verfahren, - Tisch bei Bedarf um die Säule schwenken, - 3 Klemmhebel festziehen.
  • Seite 15 Bedienung Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. • Drehzahlbereich einstellen: A oder B - 4 Befestigungsschrauben lösen. - Antriebseinheit verschieben. - Keilriemen umlegen: A oder B - Antriebseinheit in Ausgangsstellung schieben und Riemen spannen. - Befestigungsschrauben anziehen. - Polumschalter auf I oder II stellen, - Spindel einschalten.
  • Seite 16: Bohren

    Bedienung - Drehzahlwählhebel auf gewünschte Drehzahl stellen. Drehzahlen nur im Lauf regeln! Bohren Vorschubhebel läuft selbsttätig zurück. - Sterngriff 1 des Tiefenanschlages lösen, - Bohrer im Stillstand auf das Werkstück aufsetzen, - Tiefe mit Skalenscheibe 2 einstellen, - Sterngriff 1 festdrehen, - bohren.
  • Seite 17: Werkzeugwechsel

    Bedienung Werkzeugwechsel Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. • Werkzeugwechsel MK-Werkzeug mit Austreiblappen - Holzunterlage auf den Maschinentisch legen, - Pinole nach unten fahren bis der Austreiberschlitz freiliegt, - Position halten, - Pinole kann mit Hilfe des Bohrtiefenanschlages in der ausgefahrenen Stellung festgesetzt werden, - Austreiber in den Austreiberschlitz setzen, - Austreiber mit Kunststoffhammer einschlagen,...
  • Seite 18 Bedienung - Werkzeugaufnahme mittels Gewindezugsstange wie abgebildet austreiben. Kunststoffhammer verwenden. Stets mit eingebauter Gewindeanzugsstange 1 arbeiten. Verletzungsgefahr durch Werkzeugbruch.
  • Seite 19: Bohrmaschinen Mit Digitaler Drehzahl- Und (Programmierbarer) Bohrtiefenanzeige

    Bedienung • Bohrmaschinen mit digitaler Drehzahl- und Bohrtiefenanzeige • Bohrmaschinen mit digitaler Drehzahlanzeige und programmierbarer Bohrtiefenanzeige Mittlere Taste: die aktuelle Bohrtiefe wird auf Null gesetzt (Werkstück-Nullpunkt) Rechte Taste: erscheint die Fehlermeldung „POWER DOWN ERROR“, diese mit rechter Taste löschen Nur bei programmierbarer Bohrtiefenanzeige: Rechte Taste: die aktuelle Bohrtiefe wird als Endbohrtiefe übernommen und erscheint links unten im Display, AV-Maschinen schalten bei Erreichen der Endbohrtiefe den Vorschub aus...
  • Seite 20 Bedienung • Bohren mit automatischem Vorschub - Maschine einschalten, - Drehzahl einstellen. - automatischen Vorschub einschalten, - bohren. Bei Erreichen der Bohrtiefe schaltet sich der Vorschub automatisch aus. Vorschubhebel läuft selbsttätig zurück.
  • Seite 21: Zubehör

    Zubehör Feinvorschub - 1 Feinvorschub ein, Hebel muss einrasten. - Werkstück mit Handrad anfahren, - Skalenring des Handrades auf „0“ stellen, - mit Feinvorschub auf Tiefe fahren, - 2 Feinvorschub aus. Fräsen Keine Hartmetall-Werkzeuge einsetzen. - Werkstück mit Kreuztisch positionieren, - Werkstück mit Feinvorschub der Pinole anfahren, - Skalenringe auf „0“...
  • Seite 22: Wartung

    Wartung Schmieranleitung • für Maschinentyp: UNIMAX 3...
  • Seite 23: Rückzugfeder Einstellen

    Wartung Rückzugfeder einstellen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Vorschubhebel muss langsam aber stetig zurücklaufen. - Pinole ganz nach oben fahren. - Sterngriff 1 abnehmen, - Scheiben 2, Skalenring 3 und Tellerfedern 4 abziehen, - Spannbuchse 6 festhalten, - Mutter 5 lösen, - Feder 7 mit Spannbuchse 6 spannen, - Mutter 5 festziehen,...
  • Seite 24: Rücklaufsicherung Des Drehzahlwählhebels Nachstellen

    Wartung - Stufenlosen Antrieb einmal am Tag ganz durchregeln. - Für längere Außerbetriebnahme höchste Drehzahl einstellen. Rücklaufsicherung des Drehzahlwählhebels nachstellen - Gewindestifte 1 und 2 lösen, - Senkschraube nachstellen, - Gewindestift 2 festziehen, - Gewindestift 1 herausdrehen, - Zentrierung für Gewindestift 1 mit Bohrer Ø 5 bohren, - Gewindestift 1 einschrauben und festziehen.
  • Seite 25: Störung

    Störung Störungstabelle Problem Ursache Lösung - Spindel läuft nicht an - Hauptschalter aus - Hauptschalter ein - Riemen gerissen - Riemen austauschen - Riemen lose - Riemen spannen - Spannungsversorgung - Spannungsversorgung prüfen unterbrochen lassen - Maschine vibriert - Maschine steht auf unebenem - Maschine auf ebenem Untergrund Untergrund verankern...
  • Seite 26: Störung Beheben

    Störung beheben Antriebsriemen wechseln • Breitkeilriemen wechseln - Spindel einschalten und niedrigste Drehzahl einstellen, - Spindel ausschalten. Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. - Schutzhaube entfernen, - im Stillstand höchste Drehzahl einstellen, - Breitkeilriemen vorsichtig zusammendrücken. Breitkeilriemen ist lose. - Breitkeilriemen erst von der Motorscheibe 2, dann von der Vorgelegescheibe 1 abnehmen.
  • Seite 27 Störung beheben • Keilriemen wechseln - Schutzhaube entfernen. - Breitkeilriemen abnehmen. Quetschgefahr durch zusammenklappende Motor-Regelscheiben. - 4 Befestigungsschrauben lösen. - Keilriemen erst von der Spindelscheibe, dann von der Vorgelegescheibe abnehmen. Antriebseinheit verschieben. - neuen Keilriemen erst auf die Vorgelegescheibe, dann auf die Spindelscheibe auflegen.
  • Seite 28: Anhang

    Anhang Maßblatt UNIMAX 3...
  • Seite 29: Ersatzteilzeichnung - Grundgestell

    Anhang Grundgestell...
  • Seite 30: Ersatzteilzeichnung - Tischbaugruppe

    Anhang Tischbaugruppe...
  • Seite 31: Anhang

    Anhang...
  • Seite 32: Ersatzteilzeichnung - Vorschub

    Anhang Vorschub...
  • Seite 33: Ersatzteilzeichnung - Feinvorschub Unimax 3

    Anhang Feinvorschub UNIMAX 3...
