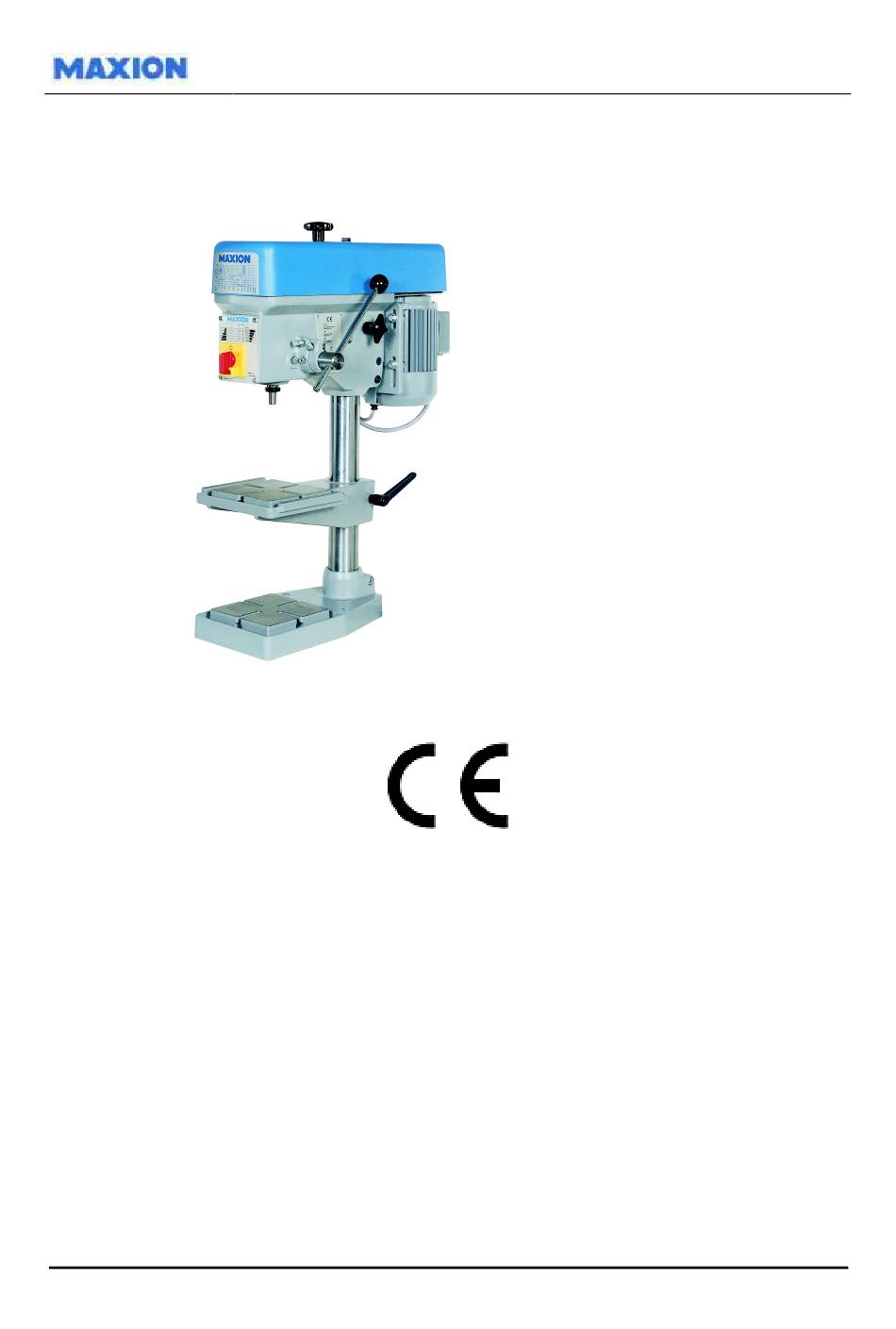

MAXION BT13
_______________
BT13
BT13 P
BT13 ST
BT13 W
Verkauf:
Service / Ersatzteile: Tel.
Betriebsanleitung
Tel.
+49 3647 / 4106-12
Fax
+49 3647 / 415800
+49 3647 / 4106-18
Fax
+49 3647 / 415800
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MAXION BT13
Inhaltszusammenfassung für MAXION BT13
- Seite 1 Betriebsanleitung BT13 BT13 P BT13 ST BT13 W Maschinentyp: MAXION BT13 Maschinennummer: _______________ MAXION Verkauf: Tel. +49 3647 / 4106-12 Jänsch & Ortlepp GmbH +49 3647 / 415800 Rosa-Luxemburg-Str. 5 Service / Ersatzteile: Tel. +49 3647 / 4106-18 07381 Pößneck www.maxion.de...
-
Seite 2: Inhaltsverzeichnis
Werkzeugaufnahme MK2 ........................Werkzeugaufnahme B16 ........................Bedienung Vorbereitung ............................Abstand Bohrer-Werkstück einstellen ....................Drehzahl einstellen BT13, BT13 W ....................Drehzahl einstellen BT13 P ........................ Drehzahl einstellen BT13 ST ......................Bohren bestimmter Bohrtiefen ......................Bohren nach Skalenring ........................Bohren mit Bohrtiefenanschlag ...................... - Seite 3 Inhaltsverzeichnis Anhang Ersatzteilzeichnung Oberteil BT13, BT13 P, BT13 W...........…......Ersatzteilzeichnung Oberteil BT13, BT13 P, BT13 W..........…...... Ersatzteilzeichnung Oberteil BT13 ST .................…....Ersatzteilzeichnung Oberteil BT13 ST ................…....Ersatzteilzeichnung Hubvorrichtung .................…....Ersatzteilzeichnung Pinole B16 und Pinole MK 2 ...............…....
-
Seite 4: Eg-Konformitätserklärung
Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II Hiermit erklären wir, dass die Bohrmaschine • Maschinentyp: MAXION • Maschinennummer: _______________________ • Baujahr: _______________________ allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht. Die Maschine entspricht weiterhin allen Bestimmungen der •... -
Seite 5: Verwendungszweck
Verwendungszweck • Bohrmaschine ausschließlich für Bohrarbeiten verwenden • Nur - Metall - Holz - Kunststoff bearbeiten. • Maschine nur von Fachpersonal bedienen und warten lassen... -
Seite 6: Technische Daten
• Netzabsicherung 10 A • Geräuschpegel im Leerlauf < 70 db (A) bei maximal möglicher Spindeldrehzahl (Arbeitsplatz-bezogener Emissions-Wert nach DIN 45635 Teil 1) BT13 P • Bohrerdurchmesser max. 13 mm • Spindel B16 oder MK 2 • Bohrtiefe 70 mm •... -
Seite 7: Bt13 St
Technische Daten BT13 ST • Bohrerdurchmesser max. 13 mm • Spindel B16 oder MK 2 • Bohrtiefe 70 mm • Ausladung 180 mm • Spindel / Tisch bis 275 mm • Tischfläche 230 x 170 mm • T-Nuten nach DIN 650 10 mm •... -
Seite 8: Hinweise Zur Sicherheit
Sicherheit Hinweise zur Sicherheit • Schutzbrille tragen • Lange Haare zusammenbinden • Bei sehr langen Haaren, Haarnetz tragen • Sicherheitsschuhe tragen... - Seite 9 Sicherheit • Schmuck vor Arbeitsbeginn entfernen • Nicht in die laufende Spindel greifen • Für ausreichende Beleuchtung sorgen • Bedienteile müssen gut erreichbar sein • Drehrichtung rechts...
- Seite 10 Sicherheit • Die Maschine ist mit einer elektrischen MAXION-Haubensicherung ausgerüstet Nachlauf der Bohrspindel beachten! • Die Haube nur bei vollständigem Stillstand der Bohrspindel öffnen Sichtkontrolle! • Werkzeug und Messmittel außerhalb des Arbeitsbereiches ablegen • Säule oder Zwischentisch vor Arbeitsbeginn klemmen...
- Seite 11 Sicherheit • Vorschubhebel läuft selbsttätig zurück • Hauptschalter bei Wartungsarbeiten auf „0“ (Null) • Hauptschalter gegen unbeabsichtigte Inbetriebnahme sichern • Vor jedem Werkzeugwechsel Holzplatte auf den Maschinentisch legen • Austreiber nur mit Kunststoffhammer einschlagen • Austreiber vor dem Einschalten der Maschine entfernen...
- Seite 12 Sicherheit • Werkzeugwechsel nie durch Hochfahren der Pinole mit dem Austreiber durchführen – Bauteilzerstörung – • Spindelkonus und Werkzeugkegel vor jedem Werkzeugeinbau reinigen • Bohrer bis max. 13 mm Durchmesser verwenden • Tisch halten, bevor die Klemmung gelöst wird - Quetschgefahr durch herabrutschenden Tisch -...
-
Seite 13: Inbetriebnahme
Inbetriebnahme Auspacken und Transportieren • Positionen auf dem Lieferschein mit der Lieferung vergleichen Sicherheitsbestimmungen für das Bewegen von Lasten beachten • Kran für Transport verwenden • Seile wie abgebildet befestigen Aufstellplatz • Bedienelemente müssen frei zugänglich sein • Maschine nur auf stabilen Unterbau montieren •... -
Seite 14: Aufstellen Und Installieren
Inbetriebnahme Aufstellen und Installieren • Durchgangsbohrungen wie abgebildet bohren • Maschine sicher befestigen: 2 Stück Sechskantschraube DIN 931 - M12 - 8.8 4 Stück Scheibe DIN 125 - B13 - St 2 Stück Sechskantmutter DIN 934 - M12 – 8 Tisch nicht verspannen •... -
Seite 15: Erste Inbetriebnahme
Inbetriebnahme Erste Inbetriebnahme Hauptschalter auf „0“ (Null) und gegen unbeabsichtigte Inbetriebnahme sichern • Alle „blanken“ Maschinenteile, besonders Bohrfutterkonus und Spindelzapfen, mit Petroleum entfetten – keine anderen Lösungsmittel verwenden • Werkzeugaufnahme MK 2 • Spindel ausfahren, bis der Austreiberschlitz freiliegt • Austreiblappen in Richtung des Austreiberschlitzes drehen •... -
Seite 16: Werkzeugaufnahme B16
Inbetriebnahme • Werkzeugaufnahme B16 • Bohrfutter von Hand ruckartig aufsetzen Festen Sitz prüfen! • Säule einölen... -
Seite 17: Bedienung
• Zwischentisch mit einer Hand halten • 1 Klemmhebel lösen • Zwischentisch verschieben und bei Bedarf um die Säule schwenken • 2 Klemmhebel festziehen Drehzahl einstellen BT13, BT13 W • Drehzahl ablesen • Riemenstufe wählen, die der gewünschten Drehzahl am nächsten kommt... - Seite 18 Bedienung Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern • Befestigungsschraube 1 lösen und Abdeckhaube bis zum Anschlag nach oben ziehen • rechte Sterngriffschraube 3 lösen • linke Sterngriffschraube 4 drehen, bis der Riemen lose ist • Riemen in die gewünschten Riemenstufen legen •...
-
Seite 19: Drehzahl Einstellen Bt13 P
Bedienung Drehzahl einstellen BT13 P • Drehzahl ablesen • Riemenstufe wählen, die der gewünschten Drehzahl am nächsten kommt • Polumschalter 1 auf I oder II schalten Hauptschalter auf „0“ (Null) und gegen unbeabsichtigte Inbetriebnahme sichern... - Seite 20 Bedienung Riemenwechsel Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern • Die Maschine ist mit einer elektrischen MAXION – Haubensicherung ausgerüstet Nachlauf der Bohrspindel beachten! • Die Haube nur bei vollständigem Stillstand der Bohrspindel öffnen Sichtkontrolle! • Befestigungsschraube 1 lösen und Abdeckhaube bis zum...
-
Seite 21: Drehzahl Einstellen Bt13 St
Bedienung Drehzahl einstellen BT13 ST • Drehzahl ablesen • Schalterstellung des Polumschalters auf der Skalenhülse ablesen • Polumschalter 1 auf I oder II schalten • Hauptschalter 2 = Ein/Aus-Schalter einschalten Drehzahlen nur im Lauf regeln • Drehzahlwählhebel drehen • bohren... -
Seite 22: Bohren Bestimmter Bohrtiefen
Bedienung Bohren bestimmter Bohrtiefen • Bohren nach Skalenring: • Bohrer im Stillstand auf das Werkstück aufsetzen • Vorschubhebel in Position halten • Skalenring auf „0“ drehen • bohren Vorschubhebel läuft selbsttätig zurück • Bohren mit Bohrtiefenanschlag: • Bohrer im Stillstand auf Bohrungsgrund fahren •... -
Seite 23: Werkzeugwechsel
Bedienung Werkzeugwechsel Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern • B16 – Spindel: • Bohrer wechseln • MK 2 – Spindel: • Holzunterlage auf den Maschinentisch legen • Pinole nach unten fahren, bis der Austreiberschlitz freiliegt • Position halten •... -
Seite 24: Zubehör
Zubehör Bohrtiefenanschlag mit Feineinstellung • Bohrtiefe einstellen • Bohrer im Stillstand auf das Werkstück aufsetzen • Vorschubhebel in Position halten • Schraube 2 lösen • Nonius 1 mit Rändelschraube 3 auf Bohrungstiefe stellen • Schraube 2 festziehen Vorschubhebel läuft selbsttätig zurück Tischverstellung über Zahnstange •... -
Seite 25: Wartung
Wartung Schmieranleitung BT13 / BT13 P / BT13 ST / BT13 W Pinole CL 68 – Gleitöl Spindelkeilwelle 46 MR 401 – Klüberpaste Säule CL 68 – Gleitöl Hubeinrichtung KSK – 20 – Fett (nur bei Tischverstellung über Zahnstange) -
Seite 26: Rücklaufsicherung Des Drehzahlwählhebels Nachstellen
Wartung BT13 ST • Stufenlosen Antrieb einmal am Tag ganz durchregeln • Für längere Außerbetriebnahme höchste Drehzahl einstellen BT13 ST • Rücklaufsicherung des Drehzahl-Wählhebels nachstellen • Gewindestifte 1 und 2 lösen • Senkschraube nachstellen • Gewindestift 2 festziehen • Gewindestift 1 herausdrehen •... -
Seite 27: Antriebsriemen Wechseln Bt13 St
Wartung Antriebsriemen wechseln BT13 ST • Maschine einschalten • kleinste Drehzahl einstellen • Maschine ausschalten Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern • Mutter abschrauben • Abdeckhaube entfernen • im Stillstand vorsichtig größte Drehzahl einstellen Der Riemen ist lose. -
Seite 28: Rückzugfeder Einstellen
Wartung Rückzugfeder einstellen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern Vorschubhebel muss langsam aber stetig zurück laufen • Pinole ganz nach oben fahren • Senkschraube herausdrehen • Scheibe, Skalenring und Tellerfeder abnehmen • Gewindestift 1 lösen • Dorn ca. 5 mm Durchmesser in Bohrung 2 setzen •... -
Seite 29: Störung
Störung Störungstabelle Problem Ursache Lösung • Spindel läuft nicht an • Hauptschalter aus • Hauptschalter ein • Riemen gerissen • Riemen austauschen • Riemen lose • Riemen spannen • Spannungsversorgung • Spannungsversorgung prüfen unterbrochen lassen • Maschine vibriert • Maschine steht auf unebenem •... -
Seite 30: Rückzugfeder Austauschen
Störung Rückzugfeder austauschen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern Vorschubhebel muss langsam aber stetig zurück laufen • Pinole ganz nach oben fahren • Senkschraube, Scheibe, Skalenring, Tellerfeder und Sicherungsring abnehmen • Vorschubhebel halten • Gewindestift 1 lösen • Rückzugfeder austauschen Einbaulage wie abgebildet •... -
Seite 31: Anhang
Anhang Ersatzteilzeichnung Oberteil BT13, BT13 P, BT13 W Nur Maxion-Ersatz- Teile verwenden. Bei Bestellung bitte angeben: • Maschinentyp • Maschinennummer • Ersatzteilnummer... -
Seite 32: Ersatzteilzeichnung Oberteil Bt13, Bt13 P, Bt13 W
Anhang Ersatzteilzeichnung Oberteil BT13, BT13 P, BT13 W Nur Maxion-Ersatz- Teile verwenden. Bei Bestellung bitte angeben: • Maschinentyp • Maschinennummer • Ersatzteilnummer... -
Seite 33: Anhang
Anhang Ersatzteilzeichnung Oberteil BT13ST Nur Maxion-Ersatz- Teile verwenden. Bei Bestellung bitte angeben: • Maschinentyp • Maschinennummer • Ersatzteilnummer... -
Seite 34: Ersatzteilzeichnung Oberteil Bt13 St
Anhang Ersatzteilzeichnung Oberteil BT13 ST Nur Maxion-Ersatz- Teile verwenden. Bei Bestellung bitte angeben: • Maschinentyp • Maschinennummer • Ersatzteilnummer... -
Seite 35: Ersatzteilzeichnung Hubvorrichtung
Anhang Ersatzteilzeichnung Hubvorrichtung Nur Maxion-Ersatz- Teile verwenden. Bei Bestellung bitte angeben: • Maschinentyp • Maschinennummer • Ersatzteilnummer... -
Seite 36: Ersatzteilzeichnung Pinole B16 Und Pinole Mk 2
Anhang Ersatzteilzeichnung Pinole MK 2 und Pinole B 16 Pinole MK 2 Pinole B16 (mit Bund) Nur Maxion-Ersatz- Teile verwenden. Bei Bestellung bitte angeben: • Maschinentyp • Maschinennummer • Ersatzteilnummer...
