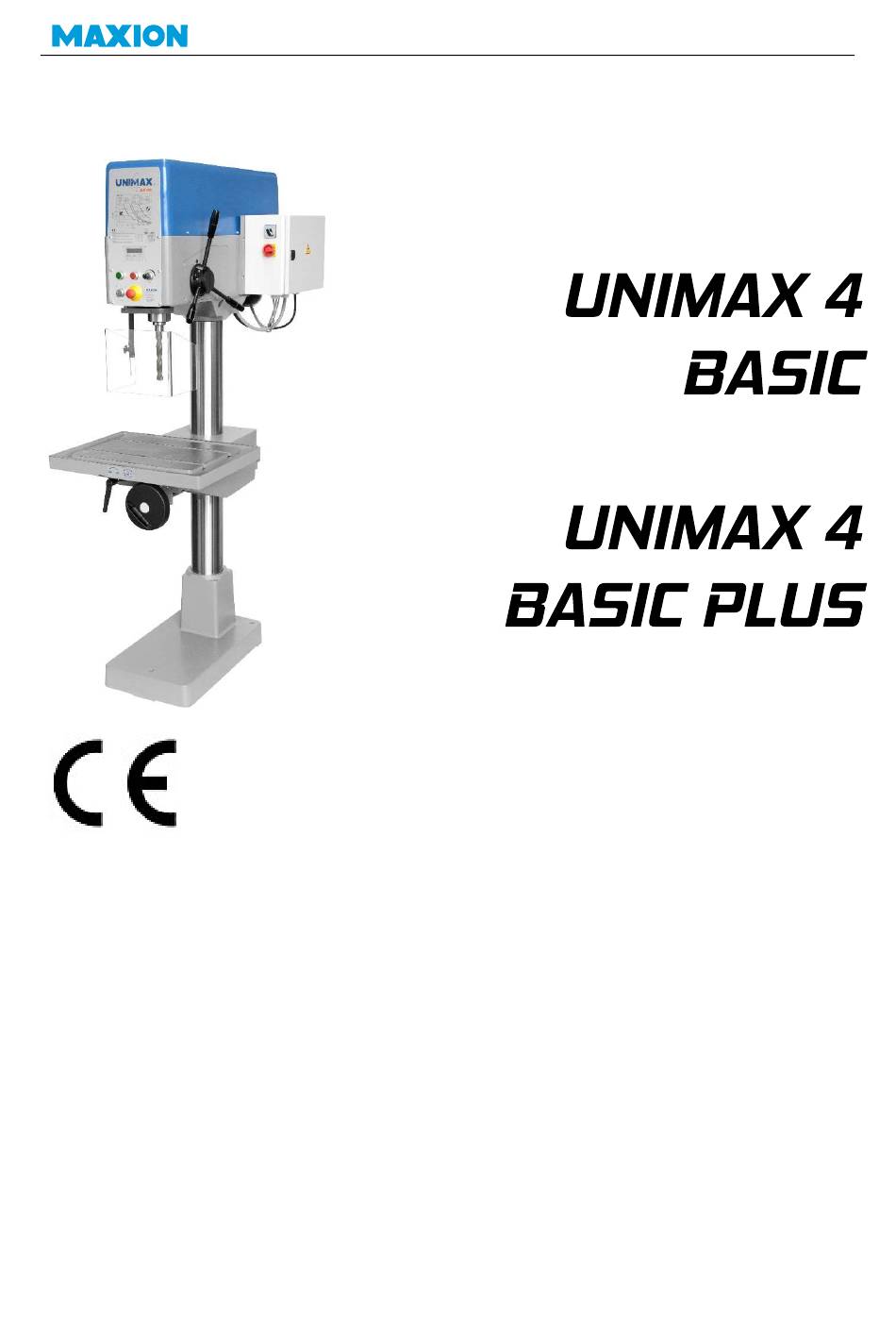

- Seite 1 Betriebsanleitung Maschinentyp: UNIMAX 4-BASIC Maschinennummer: _______________ MAXION Verkauf: Tel. 03647 / 4106-12 Jänsch & Ortlepp GmbH 03647 / 415800 Rosa-Luxemburg-Str. 5 Service / Ersatzteile: Tel. 03647 / 4106-18 07381 Pößneck 03647 / 415800 www.maxion.de...
- Seite 2 Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Inhaltsverzeichnis Verwendungszweck ..........................8 Technische Daten ..........................9 Hinweise zur Sicherheit ........................10 Auspacken und Transportieren ......................15 Aufstellplatz ............................15 Aufstellen und Installieren ........................16 Erste Inbetriebnahme .......................... 17 Vorbereitung ............................18 Abstand Werkzeug-Werkstück einstellen ..................18 Drehzahlbereich einstellen: A oder B ..................... 18 Drehzahl einstellen ......................... - Seite 4 Betriebsanleitung...
-
Seite 5: Eg-Konformitätserklärung
Angewendete nationale technische Spezifikationen insbesondere DIN 45635 DIN 8626 DIN EN 50178 Name des Dokumentationsbevollmächtigten: MAXION Jänsch & Ortlepp GmbH 07381 Pößneck Rosa-Luxemburg-Str. 5 Pößneck, 1. Dezember 2018 ............Dipl.-Ing. Hartmut Ortlepp Geschäftsführer MAXION Jänsch & Ortlepp GmbH Rosa-Luxemburg-Str. - Seite 6 Betriebsanleitung...
-
Seite 7: Verwendungszweck
Betriebsanleitung Verwendungszweck Bohrmaschine ausschließlich zum Bohren, Reiben, Gewindeschneiden und ggf. zum Fräsen benutzen. Metall Holz Kunststoff bearbeiten Maschine nur von ausreichend geschultem Personal bedienen und warten lassen. -
Seite 8: Technische Daten
Betriebsanleitung Technische Daten UNIMAX 4-BASIC Dauerbohrleistung Normalbohrleistung 15 - 400 mm/min Automatikvorschub M 30 Gewindeschneidleistung Spindel Bohrtiefe Ausladung 70 - 838 Spindel/Tisch 550x400 Tischfläche T-Nuten nach DIN 650 Säulendurchmesser ... -
Seite 9: Hinweise Zur Sicherheit
Betriebsanleitung Hinweise zur Sicherheit Schutzbrille tragen. Lange Haare zusammenbinden. Bei sehr langen Haaren Haarnetz tragen. Sicherheitsschuhe tragen. - Seite 10 Betriebsanleitung Schmuck vor Arbeitsbeginn entfernen. Nicht in die laufende Spindel greifen. Für ausreichende Beleuchtung sorgen. Bedienteile müssen gut erreichbar sein. Drehrichtung rechts.
- Seite 11 Betriebsanleitung Maschine nie ohne Schutzhaube einschalten. Werkzeug und Messmittel außerhalb des Arbeitsbereiches ablegen. Säule oder Zwischentisch vor Arbeitsbeginn klemmen. Werkstück sicher spannen.
- Seite 12 Betriebsanleitung Vorschubhebel läuft selbsttätig zurück. Hauptschalter bei Wartungsarbeiten auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Spindelkonus und Werkzeugkegel vor jedem Werkzeugeinbau reinigen. Bohrer bis max. Ø 35 mm für den Dauerbetrieb verwenden. Keine Magnete (Meßuhrstative, Magnete zur Späneentfernung usw.) in die Nähe des Magnetbandes vorn in der Pinole bringen! Funktionsverlust des Magnetbandes! ...
- Seite 13 Betriebsanleitung Vor jedem Werkzeugwechsel Holzplatte auf den Maschinentisch legen. Wahlschalter auf „0“ stellen. Made in Germany MK4-Austreiber mit Kunststoffhammer einschlagen. Austreiber vor dem Einschalten der Maschine entfernen. Werkzeugwechsel nie durch Hochfahren der Pinole mit dem Austreiber durchführen. Bauteilzerstörung...
-
Seite 14: Auspacken Und Transportieren
Betriebsanleitung Auspacken und Transportieren - Positionen auf dem Lieferschein mit der Lieferung vergleichen. Sicherheitsbestimmungen für das Bewegen von Lasten beachten. - Kran für Transport verwenden. Seile wie abgebildet befestigen. - UNIMAX 4-BASIC= 370 kg Aufstellplatz - Bedienelemente müssen frei zugänglich sein - Auf ebene Aufstellfläche achten - Maschine nur auf stabilen Unterbau montieren, bzw. -
Seite 15: Aufstellen Und Installieren
Betriebsanleitung Aufstellen und Installieren Bohrungen für Schwerlastdübel auf dem Betonboden anzeichnen und bohren Bohrbild für Maschinentyp UNIMAX 4-BASIC Maschine befestigen - 1 Isolierscheibe mit Unterlegscheibe - 2 Grundplatte des Unterbaus der Maschine - 3 Isolierscheibe mit Stahlscheibe - 4 Schwerlastdübel Arbeitsplatten müssen für das Maschinengewicht geeignet sein. -
Seite 16: Erste Inbetriebnahme
Betriebsanleitung Erste Inbetriebnahme Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. - Alle „blanken“ Maschinenteile, besonders Bohrfutterkonus und Spindelzapfen oder Morsekegel entfetten. Werkzeugaufnahme MK 4 - Bohrfutter mit leichtem Ruck einsetzen. Festen Sitz prüfen. -
Seite 17: Vorbereitung
Betriebsanleitung Vorbereitung - Werkstück sicher auf dem Maschinentisch spannen - Bohrfutter mit MK 4 Spindelaufnahme verwenden - Bohrer fest einspannen Abstand Werkzeug-Werkstück einstellen - 1 Klemmhebel lösen - 2 Tisch mit Kurbel verfahren - Tisch bei Bedarf um die Säule schwenken - 3 Klemmhebel festziehen Drehzahlbereich einstellen: A oder B Hauptschalter auf „0“... -
Seite 18: Drehzahl Einstellen
Betriebsanleitung - Befestigungsschraube (1) und Langmutter (2) lösen - Antriebseinheit verschieben - Keilriemen umlegen (3): A oder B - Antriebseinheit in Ausgangsstellung schieben und Riemen spannen - Befestigungsschraube (1) anziehen Drehzahl einstellen - Drehzahl ermitteln / ablesen - die eingestellte Drehzahl wird auf dem Display rechts oben angezeigt GG-20 St 60... -
Seite 19: Bohren Mit Handvorschub
Betriebsanleitung Bohren mit Handvorschub Vorschubhebel läuft selbsttätig zurück. Klemmhebel des Tiefenanschlages lösen Bohrer auf das Werkstück aufsetzen mittlere Taste: Bohrtiefe wird auf Null gesetzt Bohren Für weitere Bohrungen gleicher Tiefe kann der Bohrtiefenanschlag bei der gewünschten Tiefe geklemmt werden Bohren mit automatischem Vorschub Klemmhebel des Tiefenanschlages lösen und in der obersten Position festziehen Pinole von Hand herausfahren, bis die Anzeige die... - Seite 20 Betriebsanleitung Hier eine Tabelle mit Vorschub-Richtwerten! / HSS mm/min 8-15 15-25 25-40 St 60 70-100 40-70 30-40 20-30 GG-20 80-120 40-80 30-40 20-30 120-250 60-120 40-60 30-40 Griffkreuz nach außen schwenken Vorschub startet Bis 2 mm vor Werkstückoberkante wird mit erhöhter, dann mit eingestellter Vorschubgeschwindigkeit verfahren.
-
Seite 21: Bohrzyklen
Betriebsanleitung Bohrzyklen Spanbruch (Periodische Unterbrechung des Vorschubes) Linke und rechte Taste gleichzeitig Spanbruch Alle drücken 0 mm Hintergrundmenü erscheint Spanbruch Alle Mittlere Taste drücken, bis 0 mm „Spanbruch alle“ erscheint Mit der rechten Taste die Schrittweite des Spanbruchintervalls erhöhen Mit der linken Taste die Schrittweite des Spanbruchintervalls verringern Spanbruchwerte: 0-2-4-6-8-10 mm Mittlere Taste drücken, bis... -
Seite 22: Verweilzeit Im Bohrgrund (Option)
Betriebsanleitung Verweilzeit im Bohrgrund (Option) (Bohrwerkzeug verharrt die voreingestellte Zeit im Bohrgrund) Linke und rechte Taste gleichzeitig drücken Verweilzeit Hintergrundmenü erscheint 0,50 s Mittlere Taste drücken, bis „Verweilzeit“ erscheint Mit der rechten Taste die Schrittweite der Verweilzeit erhöhen Mit der linken Taste die Schrittweite der Verweilzeit verringern Verweilzeitwerte: 0-0,5-1,0-1,5-2,0 s Linke und rechte Taste gleichzeitig... -
Seite 23: Gewindeschneiden
Betriebsanleitung Gewindeschneiden Nur Schalterstellung 1 möglich Schalter (Frontblende unten links) in Stellung „Gewinde“ Gewindetiefe definieren (siehe Seite 15) Drehzahl starten Gewindebohrer auf die Kernbohrung setzen und Gewinde anschneiden, dabei Griffkreuz mit Hand nachführen bei Erreichen der definierten Gewindetiefe bzw. Bohrtiefenanschlag wird die Drehrichtung umgekehrt Gewindeschneidvorgang vorzeitig abbrechen: Griffkreuz nach innen schwenken Gewindeschneidvorgang fortsetzen: Griffkreuz nach... -
Seite 24: Werkzeugwechsel
Betriebsanleitung Werkzeugwechsel Spindel ausschalten Bohrerschutz nach links öffnen (die Maschine wird gesperrt und ist nicht einschaltbar) Vorschubhebel läuft selbsttätig zurück. Werkzeugwechsel mit Austreiber MK4 Spindel ausschalten Bohrerschutz öffnen > elektrische Austreiberhilfe wird freigegeben Holzunterlage auf den Maschinentisch legen Pinole nach unten fahren bis der Austreiberschlitz freiliegt Position halten Griffkranz nach außen schwenken - Pinole wird festgesetzt Spindel drehen bis Austreiberschlitze fluchten... - Seite 25 Betriebsanleitung Bohrerschutz nach rechts unter die Maschine drehen (das Einrasten des Bohrerschutzes ist spürbar und ein Klicken hörbar, die Maschine kann wieder eingeschaltet werden) Höhenverstellung des Schutzschildes Kreuzgriffschraube lösen Schutzschild im Langloch bis zur gewünschten Position schieben; das Bohrfutter und das Werkzeug müssen in der Grundstellung von vorn und seitlich komplett abgedeckt sein Kreuzgriffschraube anziehen (im Uhrzeigersinn)
-
Seite 26: Schmieranleitung
Betriebsanleitung Schmieranleitung für Maschinentyp: UNIMAX 4 - BASIC... -
Seite 27: Wartung
Betriebsanleitung Wartung Rückzugfeder einstellen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Vorschubhebel muss langsam aber stetig zurücklaufen. Rückzugfeder gerade so spannen, dass die Pinole nicht von allein ausfährt. - Pinole nach unten fahren (Feder wird gespannt) - Spannung halten - Stift ca. -
Seite 28: Rücklaufsicherung Des Drehzahlwählhebels Nachstellen
Betriebsanleitung Rücklaufsicherung des Drehzahlwählhebels nachstellen Stufenlosen Antrieb einmal am Tag ganz durchregeln. - Für längere Außerbetriebnahme niedrigste Drehzahl einstellen. - Gewindestifte 1 und 2 lösen - Senkschraube nachstellen Gewindestift 2 festziehen Gewindestift 1 herausdrehen Zentrierung für Gewindestift 1 mit Bohrer Ø 5 bohren - Gewindestift 1 einschrauben und festziehen... -
Seite 29: Antriebsriemen Wechseln
Betriebsanleitung Antriebsriemen wechseln Breitkeilriemen wechseln Spindel einschalten und niedrigste Drehzahl einstellen Spindel ausschalten Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Schutzhaube entfernen im Stillstand höchste Drehzahl einstellen Breitkeilriemen vorsichtig zusammendrücken Breitkeilriemen ist lose. Breitkeilriemen erst von der Vorgelegescheibe am Motor(1), dann von der Vorgelegescheibe an der Spindel (2) abnehmen. - Seite 30 Betriebsanleitung Keilriemen SPZ wechseln Schutzhaube entfernen Breitkeilriemen abnehmen (siehe Seite 26) Quetschgefahr durch zusammenklappende Motor-Regelscheiben. Befestigungsschraube (1) lösen Langmutter (2) lösen Keilriemen (3) von der Motorscheibe abnehmen Antriebseinheit verschieben. Keilriemen erst von der Motorscheibe, dann von der Vorgelegescheibe abnehmen. neuen Keilriemen erst auf die Vorgelegescheibe, dann auf die Motorscheibe auflegen.
- Seite 31 Betriebsanleitung Rippenband PK wechseln Schutzhaube entfernen Breitkeilriemen abnehmen (1) (siehe Seite 26) Quetschgefahr durch zusammenklappende Motor-Regelscheiben. 4 Befestigungsschrauben (2) lösen 2 M6-Muttern und Innensechskantschrauben- M6 lösen (3) - Antriebseinheit Vorgelege / Spindel in Richtung Spindelscheibe verschieben -Rippenband PK (4) abnehmen Rippenband erst von der Vorgelegescheibe, dann von der Spindelscheibe abnehmen neues Rippenband erst auf die...
-
Seite 32: Störungstabelle
Betriebsanleitung Störungstabelle Problem Ursache Lösung - Spindel läuft nicht an - Hauptschalter aus - Hauptschalter ein - Riemen gerissen - Riemen austauschen - Riemen lose - Riemen spannen - Spannungsversorgung - Spannungsversorgung prüfen unterbrochen lassen - Maschine vibriert - Maschine steht auf unebenem - Maschine auf ebenem Untergrund Untergrund verankern... -
Seite 33: Maß- Und Ersatzteilzeichnungen
Betriebsanleitung Maß- und Ersatzteilzeichnungen Maßblatt UNIMAX 4 - BASIC... -
Seite 34: Grundgestell
Betriebsanleitung Grundgestell... -
Seite 35: Verstellgetriebe Am Bohrtisch
Betriebsanleitung Verstellgetriebe am Bohrtisch... -
Seite 36: Höhenverstellung Von Vorn Typ Bt Und Brk
Betriebsanleitung Höhenverstellung von vorn Typ BT und BRK... -
Seite 37: Tischbaugruppe Mit Verstellung Von Vorn
Betriebsanleitung Tischbaugruppe mit Verstellung von vorn (Säulendurchmesser 120) -
Seite 38: Tischbaugruppe Mit Verstellung Von Vorn
Betriebsanleitung Tischbaugruppe mit Verstellung von vorn (Säulendurchmesser 140) -
Seite 39: Hauptantrieb
Betriebsanleitung Hauptantrieb Vorgelege/Spindel... -
Seite 40: Vorgelege/Motor
Betriebsanleitung Vorgelege/Motor Motoraufhängung... -
Seite 41: Vorschubantrieb
Betriebsanleitung Vorschubantrieb Bohrtiefenanschlag... -
Seite 42: Vorschubbolzen
Betriebsanleitung Vorschubbolzen... -
Seite 43: Pinole
Betriebsanleitung Pinole... -
Seite 44: Vorgelege/Drehzahlregulierung
Betriebsanleitung Vorgelege/Drehzahlregulierung Endschalter-Sensoren... -
Seite 45: Bohrerschutz
Betriebsanleitung Bohrerschutz Artikel UNI4-BSS (Bohrerschutz komplett) 3500-174.1_Schutzschild Nur MAXION-Ersatz-teile verwenden. Bei Bestellung bitte angeben: - Maschinentyp - Maschinennummer - Ersatzteilnummer...
