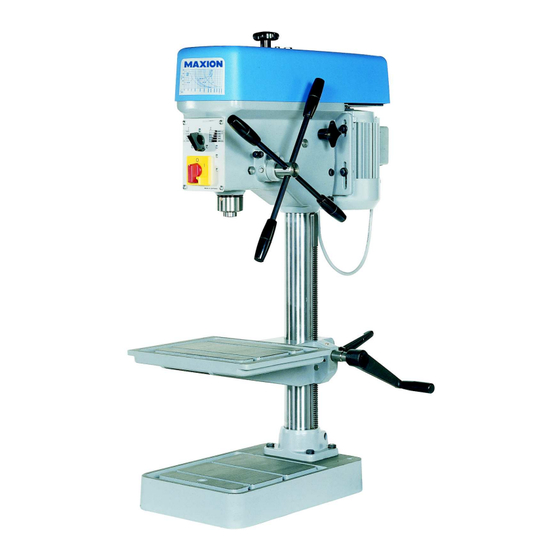

MAXION BT 18 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. MAXION Anleitungen
  4. Bohrmaschinen
  5. BT 18
  6. Betriebsanleitung

MAXION BT 18 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Maschinentyp:
Maschinennummer:
MAXION
Jänsch & Ortlepp GmbH
Rosa-Luxemburg-Str. 5
07381 Pößneck
www.maxion.de
MAXION
_______________
BT 18
BT 18 G
BTB 18
BTB 18 G
BS 18
BS 18 G
Verkauf:
Service / Ersatzteile:
Betriebsanleitung
Tel.
03647 / 4106-12
Fax
03647 / 415800
Tel.
03647 / 4106-18
Fax
03647 / 415800
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MAXION BT 18

Inhaltszusammenfassung für MAXION BT 18

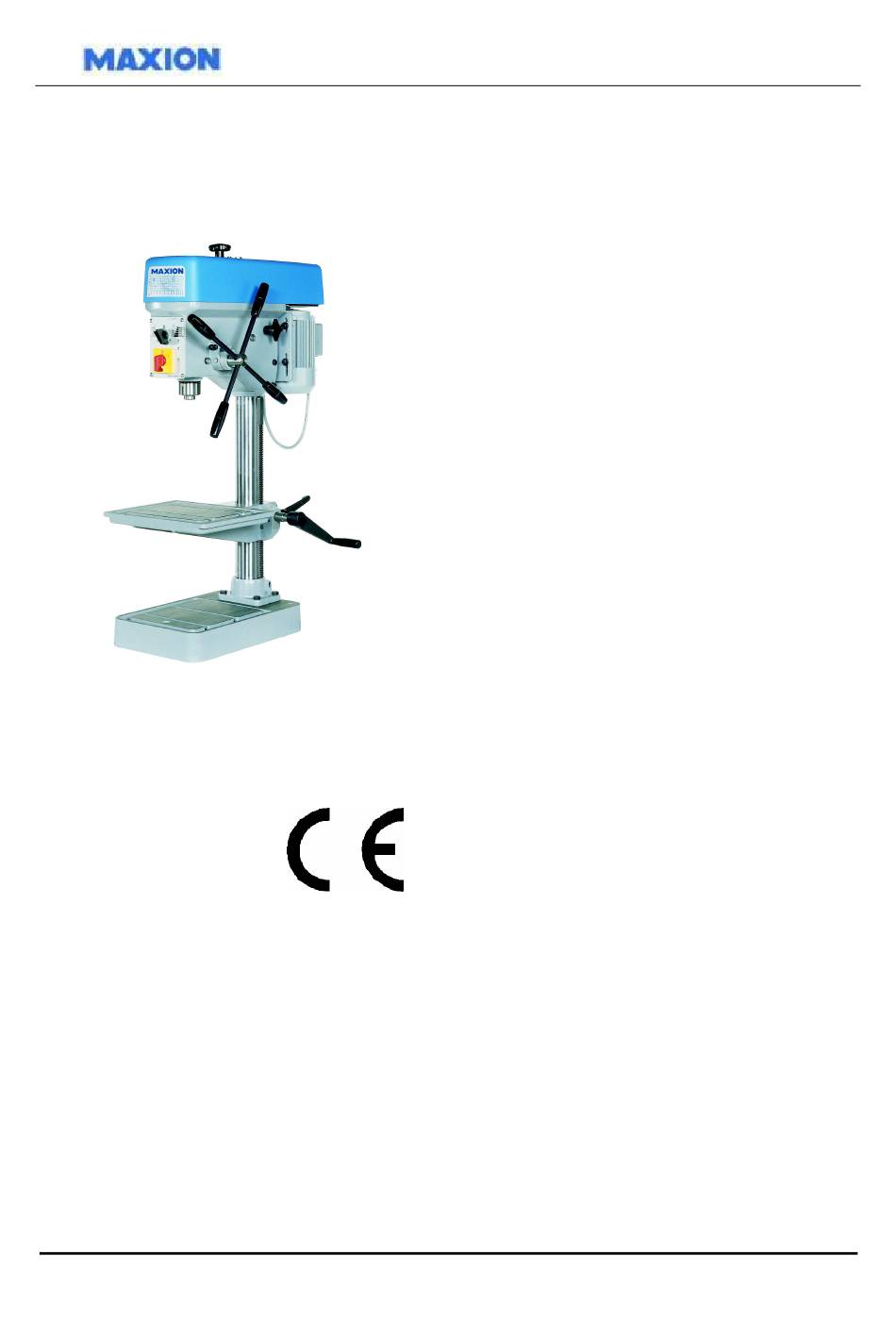

  • Seite 1 Betriebsanleitung BT 18 BT 18 G BTB 18 BTB 18 G BS 18 BS 18 G Maschinentyp: MAXION Maschinennummer: _______________ MAXION Verkauf: Tel. 03647 / 4106-12 Jänsch & Ortlepp GmbH 03647 / 415800 Rosa-Luxemburg-Str. 5 Service / Ersatzteile: Tel. 03647 / 4106-18 07381 Pößneck...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis EG-Konformitätserklärung……………………………………………………………..………………..Verwendungszweck…………………………………………………………………………………..….. Technische Daten…………………………………………………………………………………………. Hinweise zur Sicherheit…………………………………………………………………………………. Inbetriebnahme Auspacken und Transportieren…………………………………………………………………………... Aufstellplatz………………………………………………………………………………….……………… Aufstellen und Installieren………………………………………………………………………………… Erste Inbetriebnahme……………………………………………………………………………………… Bedienung Vorbereitung………………………………………………………………………………………………... Abstand Werkzeug-Werkstück einstellen………………………………………………………………… Drehzahl einstellen………………………………………………………………………………………….. Bohren bestimmter Bohrtiefen……………………………………………………….……………………. Werkzeugwechsel…………………………………………………………………………….……………. Zubehör Bohrtiefenanschlag mit Feineinstellung…………………………………………………………………... Feinvorschub………………………………………………………………………………………………… Gewindeschneideinrichtung……………………………...………………………………………………... Wartung Schmieranleitung ……………..……………………………………………………………………………. Rückzugfeder einstellen……………………………………………………………………………………. Störung Störungstabelle………………………………………………………………………………………………...

  • Seite 3: Eg-Konformitätserklärung

    Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II Hiermit erklären wir, dass die Bohrmaschine Maschinentyp: MAXION • Maschinennummer: _______________________ • _______________________ Baujahr: allen einschlägigen Bestimmungen der Richtlinie Maschinen (2006/42/EG) entspricht. Die Maschine entspricht weiterhin allen Bestimmungen der • Niederspannungsrichtlinie 2006 / 95 / EWG •...

  • Seite 4: Verwendungszweck

    Verwendungszweck • Bohrmaschine ausschließlich für Bohrarbeiten verwenden. • Metall Holz Kunststoff bohren. • Maschine nur von ausreichend geschultem Personal bedienen und warten lassen.

  • Seite 5: Technische Daten

    Betriebsspannung • Frequenz • Netzabsicherung • <70 dB(A) Geräuschpegel im Leerlauf bei maximal möglicher Spindeldrehzahl Arbeitsplatzbezogener Emissionswert nach DIN 45635 Teil 1 BT 18 (G) • max. 20 mm* Bohrerdurchmesser Im Dauerbetrieb 18 mm* • Gewindeschneidleistung • MK 2 Spindel •...

  • Seite 6: Hinweise Zur Sicherheit

    Sicherheit Hinweise zur Sicherheit • Schutzbrille tragen • Lange Haare zusammenbinden • Bei sehr langen Haaren, Haarnetz tragen • Sicherheitsschuhe tragen...
  • Seite 7 Sicherheit • Schmuck vor Arbeitsbeginn entfernen • Nicht in die laufende Spindel greifen • Für ausreichende Beleuchtung sorgen • Bedienteile müssen gut erreichbar sein • Drehrichtung rechts...
  • Seite 8 Sicherheit • Die Maschine ist mit einer elektrischen MAXION- Haubensicherung ausgerüstet. Nachlauf der Bohrspindel beachten! • Die Haube nur bei vollständigem Stillstand der Bohrspindel öffnen. Sichtkontrolle! • Werkzeug und Messmittel außerhalb des Arbeitsbereiches ablegen. • Säule oder Zwischentisch vor Arbeitsbeginn klemmen.
  • Seite 9 Sicherheit • Vorschubhebel läuft selbsttätig zurück. • Hauptschalter bei Wartungsarbeiten auf „0“. • Hauptschalter gegen unbeabsichtigte Inbetriebnahme sichern. • Austreiber vor dem Einschalten der Maschine entfernen. • Werkzeugwechsel nie durch hochfahren der Pinole mit dem Austreiber durchführen. –Bauteilzerstörung- • Bohrer bis max. 18 mm Durchmesser für den Produktionsbetrieb verwenden.

  • Seite 10: Inbetriebnahme

    - Kran für Transport verwenden. Seile wie abgebildet befestigen Gewicht: • BT 18 = 85 kg • BT 18 (G) = 90 kg Aufstellplatz Bedienelemente müssen frei zugänglich sein. Auf ebene Aufstellfläche achten. Maschine nur auf stabilem Untergrund montieren, bzw. sicher verankern.

  • Seite 11: Aufstellen Und Installieren

    Inbetriebnahme Aufstellen und Installieren Durchgangsbohrungen wie abgebildet bohren. Maschine sicher befestigen mit: 2 Stück Sechskantschraube DIN 931 – M 12 x Länge – 8.8 1 Stück Zylinderschraube DIN 912 – M 12 x Länge – 8.8 5 Stück Scheibe DIN 125 – B 13 – St 3 Stück Sechskantmutter DIN 934 –...

  • Seite 12: Erste Inbetriebnahme

    Inbetriebnahme Erste Inbetriebnahme Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Alle „blanken“ Maschinenteile, besonders Bohrfutterkonus und Spindelzapfen oder Morsekegel mit Petroleum entfetten. Keine anderen Lösungsmittel verwenden. Austreiblappen in Richtung des Austreiberschlitzes drehen. Bohrfutter mit leichtem Ruck einsetzen. Festen Sitz prüfen. Säule einölen.

  • Seite 13: Bedienung

    Bedienung Vorbereitung Werkstück sicher auf dem Maschinentisch spannen. Bohrer fest einspannen. Abstand Bohrer – Werkstück einstellen 1 Klemmhebel lösen, 2 Oberteil mit Kurbel verfahren, Tisch bei Bedarf um Säule schwenken, 3 Klemmhebel festziehen. Drehzahl ablesen. Riemenstufe wählen, die der gewünschten Drehzahl am nächsten kommt.
  • Seite 14 Bedienung Riemenwechsel Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. • Die Maschine ist mit einer elektrischen MAXION-Haubensicherung ausgerüstet. Nachlauf der Bohrspindel beachten! • Die Haube nur bei vollständigem Stillsand der Bohrspindel öffnen. Sichtkontrolle! - Befestigungsschraube 1 lösen und Abdeckhaube bis zum...

  • Seite 15: Bohren Bestimmter Bohrtiefen

    Bedienung Bohren bestimmter Bohrtiefen • Bohren nach Skalenring Vorschubhebel läuft selbsttätig zurück. - Bohrer im Stillstand auf das Werkstück aufsetzen, - Vorschubhebel in Position halten, - Skalenring auf „0“ drehen, - bohren. • Bohren mit Bohrtiefenanschlag Vorschubhebel läuft selbsttätig zurück. - Bohrer im Stillstand auf Bohrungsgrund fahren, - Anschlagring in Anschlagstellung drehen, - Klemmschraube festziehen.

  • Seite 16: Zubehör

    Zubehör Bohrtiefenanschlag mit Feineinstellung • Bohrtiefe einstellen Vorschubhebel läuft selbsttätig zurück. - Bohrer im Stillstand auf das Werkstück aufsetzen. - Vorschubhebel in Position halten, - Schraube 2 lösen, - Nonius 1 mit Rändelschraube 3 auf Bohrungstiefe stellen, - Schraube 2 festziehen. Feinvorschub - 1 Feinvorschub ein, - mit dem Handrad auf Bohrtiefe fahren.

  • Seite 17: Gewindeschneideinrichtung

    Zubehör Gewindeschneideinrichtung Gewindebohrer bis max. M16 verwenden. - Gewindetiefe + Überlauf = t mit Nocken 1 einstellen. • Gewindeschneiden im Einzeltakt - Schalter in Stellung = Einzeltakt. - Spindel einschalten - Gewindebohrer auf die Kernbohrung setzen und Gewinde anschneiden, - Vorschubhebel mitführen. Das Gewinde wird fertig bearbeitet.

  • Seite 18: Wartung

    Wartung Schmieranleitung...

  • Seite 19: Rückzugfeder Einstellen

    Wartung Rückzugfeder einstellen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Vorschubhebel muss langsam aber stetig zurücklaufen. - Pinole muss ganz nach oben fahren, - Senkschraube herausdrehen, - Scheibe, Skalenring und Tellerfeder abnehmen, - Gewindestift 1 lösen, - Dorn ca. 5 mm Durchmesser in Bohrung 2 setzen, - Buchse 3 drehen und halten, Rückzugfeder gerade so spannen, dass die Pinole nicht von allein ausfährt.

  • Seite 20: Störung

    Störung Störungstabelle Problem Ursache Lösung - Spindel läuft nicht an - Hauptschalter aus - Hauptschalter ein - Riemen gerissen - Riemen austauschen - Riemen lose - Riemen spannen - Spannungsversorgung - Spannungsversorgung prüfen unterbrochen lassen - Maschine vibriert - Maschine steht auf unebenem - Maschine auf ebenem Untergrund Untergrund verankern...

  • Seite 21: Rückzugfeder Austauschen

    Störung Rückzugfeder austauschen Hauptschalter auf „0“ und gegen unbeabsichtigte Inbetriebnahme sichern. Vorschubhebel muss langsam aber stetig zurücklaufen. - Pinole muss ganz nach oben fahren, - Senkschraube herausdrehen, - Scheibe, Skalenring und Tellerfeder abnehmen, - Vorschubhebel halten, - Gewindestift 1 lösen, - Rückzugfeder austauschen, Einbaulage wie abgebildet.

  • Seite 22: Anhang

    Anhang Ersatzteilzeichnung – Oberteil Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 23: Ersatzteilzeichnung - Vorschub

    Anhang Ersatzteilzeichnung – Vorschub Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 24: Ersatzteilzeichnung - Pinole Mk 2

    Anhang Ersatzteilzeichnung – Pinole MK 2 Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: (F) = Bohr- und Fräsmaschine Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 25: Ersatzteilzeichnung - Tischverstellung Für Schwenktisch Über Zahnstange

    Anhang Ersatzteilzeichnung – Tischverstellung für Schwenktisch über Zahnstange Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 26: Ersatzteilzeichnung - Tischverstellung Fester Tisch Mit Zahnstange

    Anhang Ersatzteilzeichnung – Tischverstellung fester Tisch mit Zahnstange Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 27: Ersatzteilzeichnung - Gestell

    Anhang Ersatzteilzeichnung – Gestell Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 28: Ersatzteilzeichnung - Feinvorschub Seitenansicht

    Anhang Ersatzteilzeichnung – Feinvorschub Seitenansicht Nur MAXION- Ersatzteile verwenden. Bei Bestellung bitte angeben: Maschinentyp, Maschinennummer, Ersatzteilnummer.

  • Seite 29: Ersatzteilzeichnung - Feinvorschub Schnitt A - B Und Schnitt C - D

    Anhang Ersatzteilzeichnung – Feinvorschub Schnitt A – B und Schnitt C – D...
